目的：使用MCGS自帶的串口讀取RS485溫濕度傳感器的數據，溫濕度傳感器同樣支持modbus協議、兩者通過modbus進行數據傳輸。

實現步驟：

1. 查閱溫濕度傳感器的modbus協議說明, 波特率和寄存器地址請根據實際情況進行填寫修改



溫濕度傳感器的出廠參數

可以看到傳感器的串口參數為：9600 、1 、N，默認地址為：0x01。

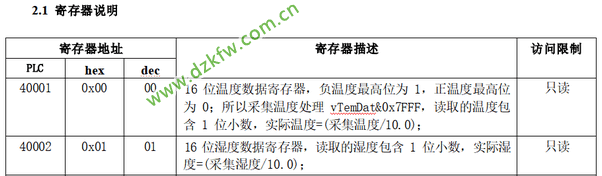

寄存器說明

溫度：

TX：01 10 00 00 00 01 02 01 1D+CRC

011D（hex）=285（dec）=實際值*10 表示此時溫度值為：28.5℃

濕度：

TX：01 10 00 01 00 01 02 01 AF+CRC

01AF（hex）=431（dec）=實際值*10 表示此時溫度值為：43.1%

2.在設備窗口設置通訊方式

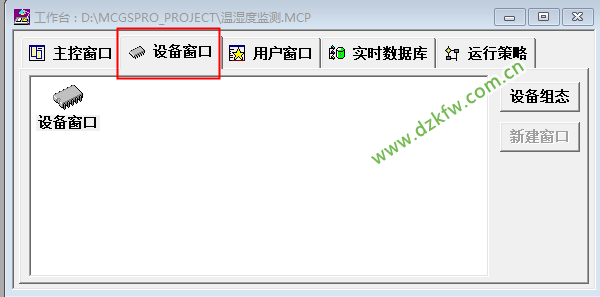

1. 雙擊“設備窗口”，添加一個父設備和一個子設備：



設備配置窗口

1. 父設備配置如下，關鍵參數須跟傳感器參數一致：

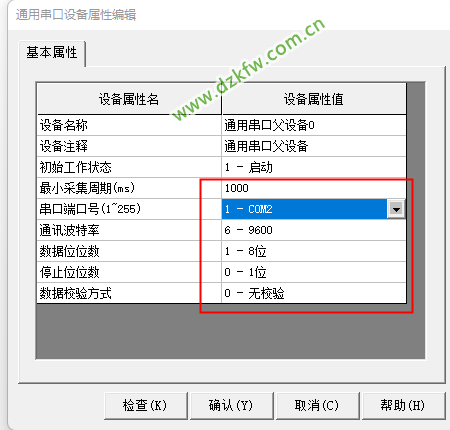

父設備參數配置

1. 子設備參數配置，這里選擇的是ModbusRTU_串口，設備屬性保持默認即可，主要是添加通道，關鍵配置點如圖所示：4區輸出寄存器，16位無符號二進制，通道地址0，個數2，只讀。

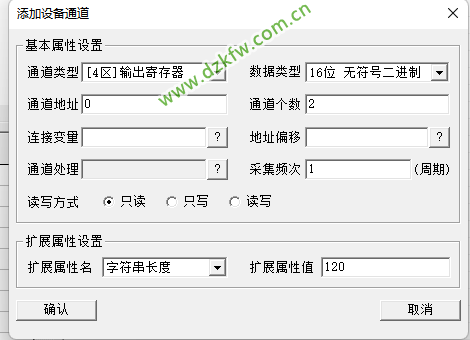

通道配置

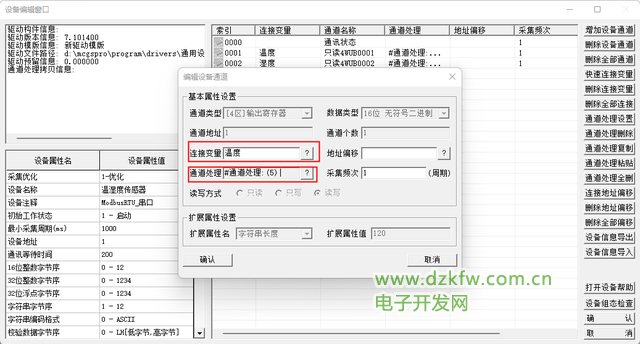

添加完成后，雙擊通道，連接變量，變量需要在實時數據庫創建。



通道連接

1. 實時數據庫添加溫度、濕度對象，數據類型位浮點型



數據庫添加

1. 通道處理，因?yàn)閷?shí)際數據是采集數據的1/10，所以需要進行通道處理，在設備窗口。

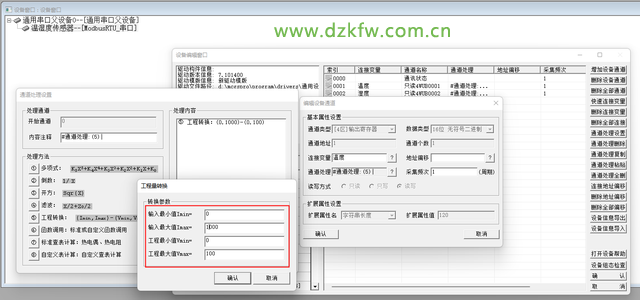

通道處理

輸入最大值1000，工程最大值100,10倍的關系。

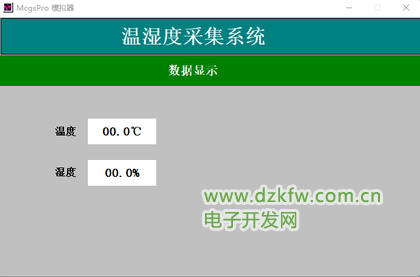

1. 繪制用戶界面

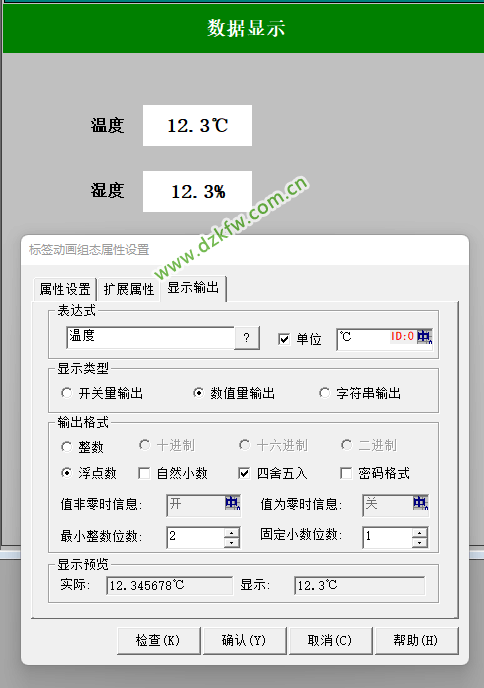

添加4個標簽，2個設置為顯示輸出，浮點型小數，同時連接對象值。

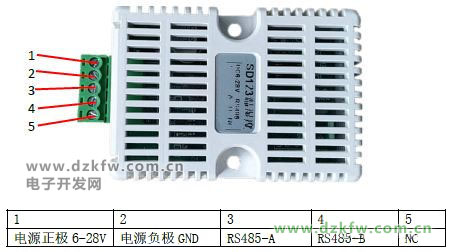

1. 通過RS485連接傳感器，需要確保COM口正確。



實測將系統刷入組態屏，數據采集正常。
