說到MCGS昆侖通態觸摸屏大家首先想到的是以太網通訊，因?yàn)槟壳笆忻嫔洗蟛糠钟|摸屏和PLC都是通過RJ45網線通訊，但有些工廠現場存在老設備或者不帶網口的PLC或觸摸屏，此時如若想要建立連接就必須通過串口進行通訊，那么問題來了，如何進行串口通訊呢?下面我就以實例昆侖通態MCGS和西門子S7-200 PLC通過串口建立通訊進行控制。

（1）西門子S7-200 PLC CPU 224XP CN一臺

（2）昆侖通態MCGS TPC1570GI觸摸屏一臺

（3） 串口通訊線一根（一公一母）

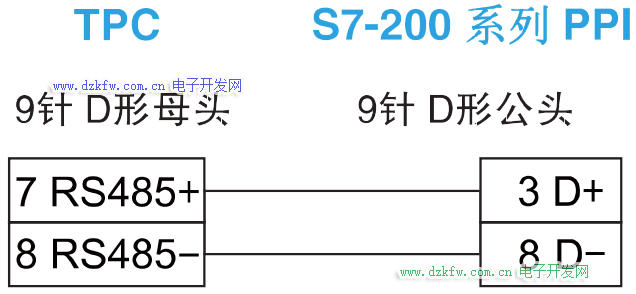

第一步：（觸摸屏7+對應PLC 3+，觸摸屏8-對應PLC 8-）

按照下圖接線說明進行接線

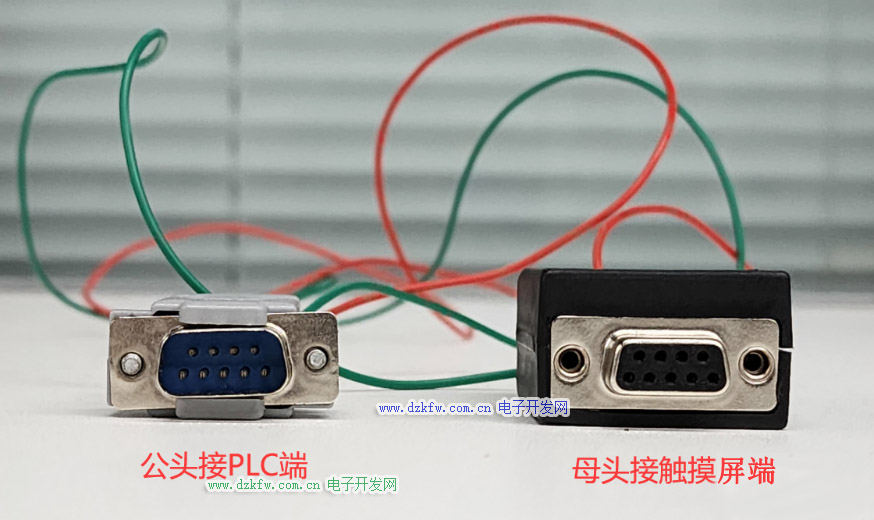

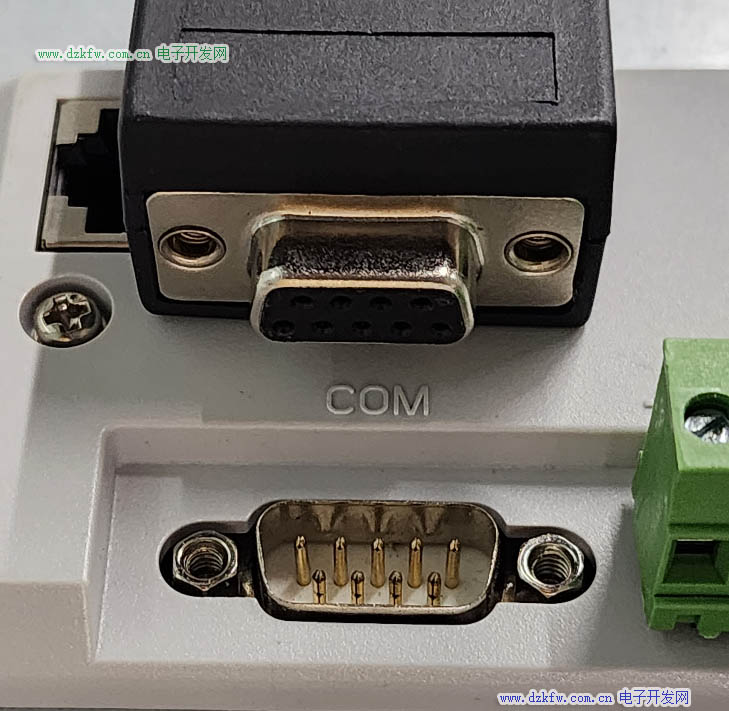

第二步：（將母頭接好線后插入觸摸屏COM端）

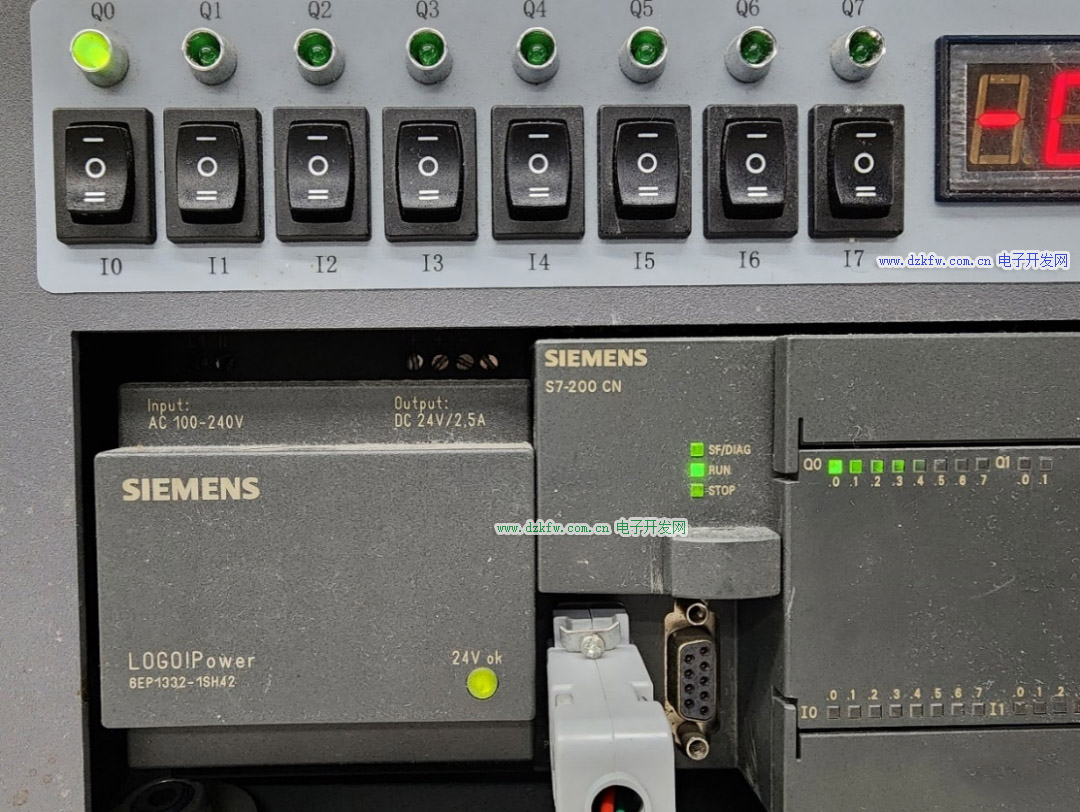

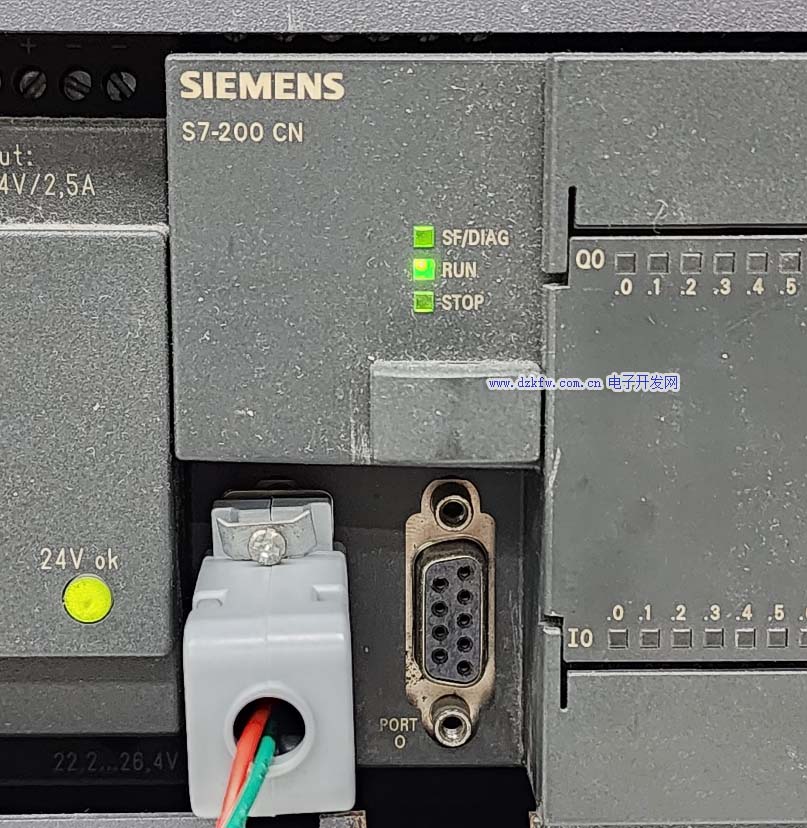

第三步：（把公頭接好線后插入PLC COM端）

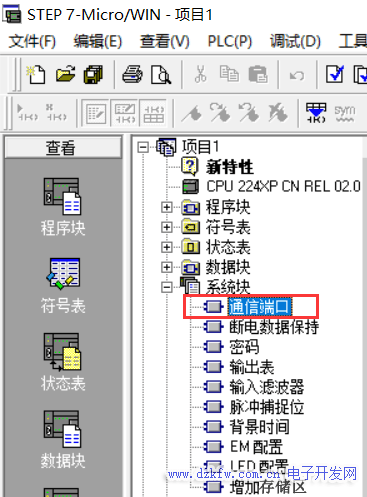

第一步：（在編程軟件系統塊中打開通訊端口設置）

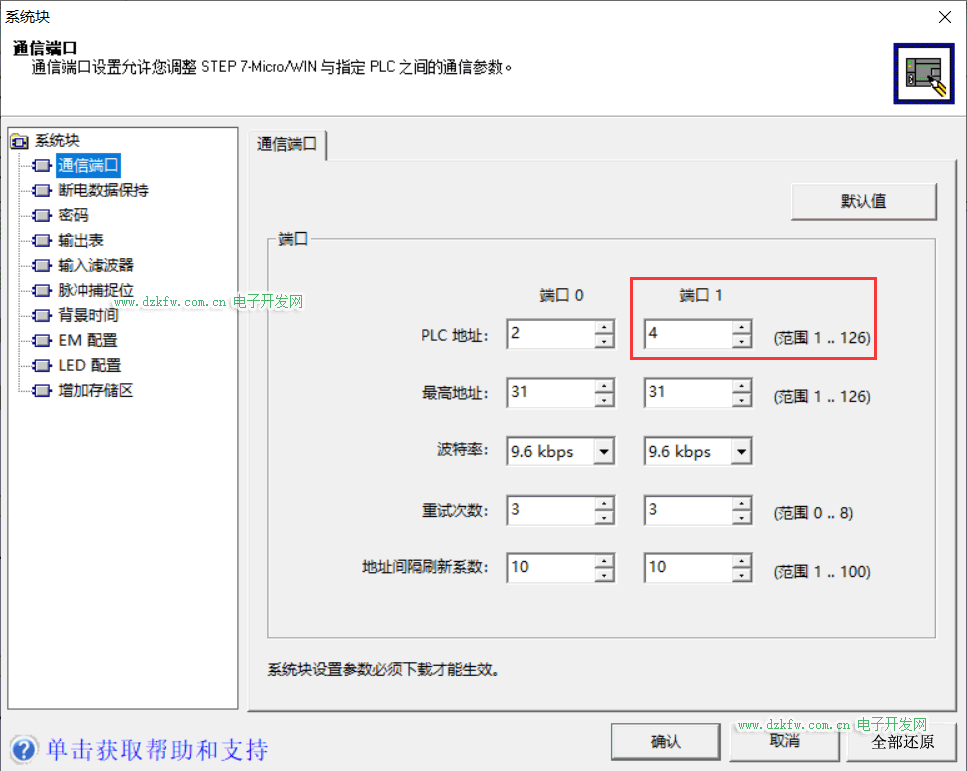

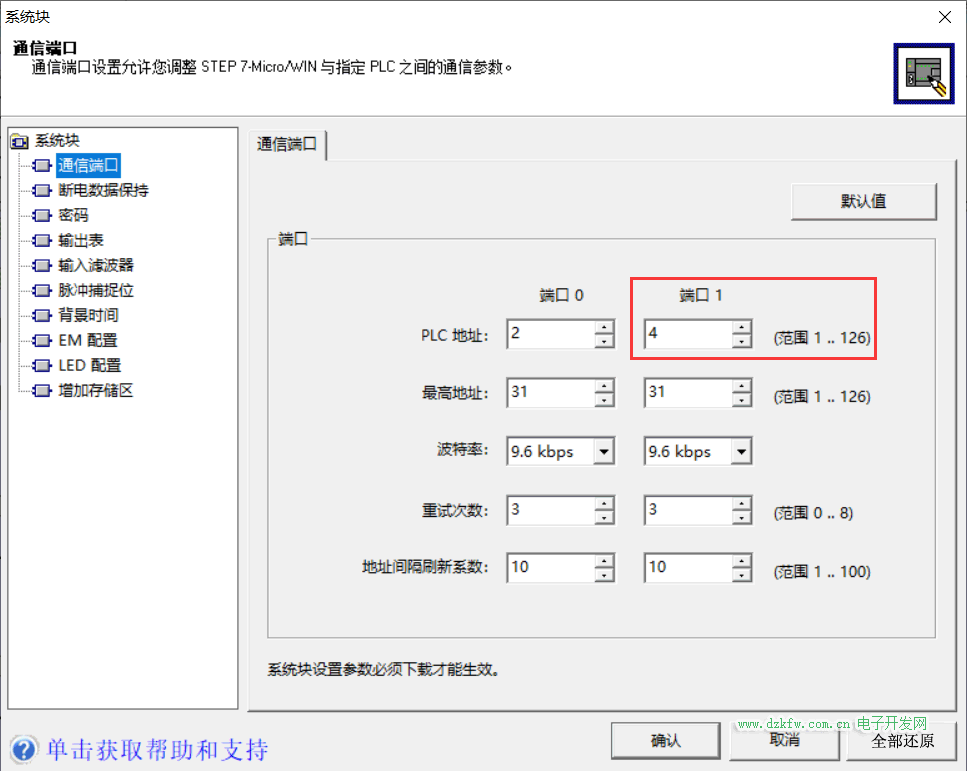

第二步：（配置端口號及波特率）

由于CPU 224XP CN這款PLC具有支持兩個9針串口，具體使用哪個端口自主定義，這里我定義為端口1，PLC串口站地址設置為4，默認為2，波特率為9.6kbps也就是9600默認既可。

第三步：（把通用串口父設備添加至右側選定設備）

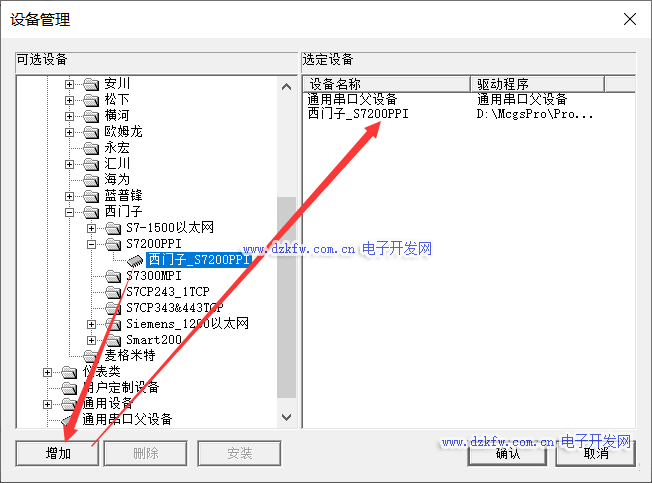

第四步：（把西門子_S7200PPI驅動添加至右側選定設備通用串口父設備之下）

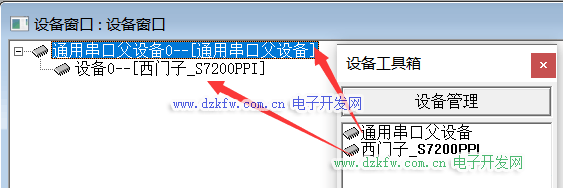

第五步：（把設備工具箱全部依次順序添加至左側設備窗口中）

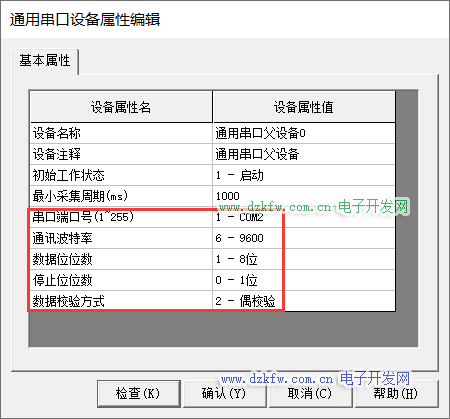

第六步：（設置觸摸屏串口端口號及其它參數）

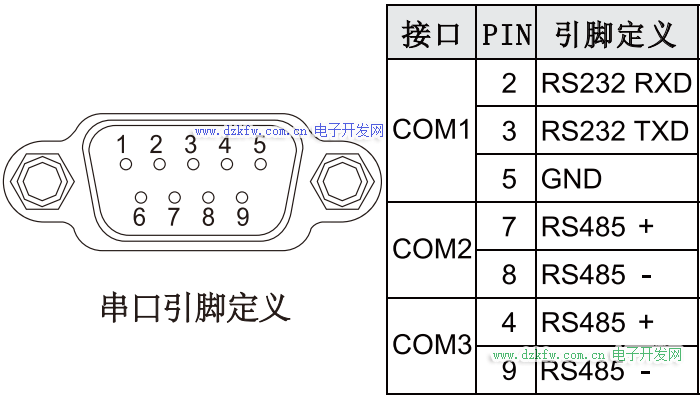

溫馨提醒：這里的串口端口號不是指PLC，而是指觸摸屏本身端口號，具體如何選擇正確的端口號，參考下圖串口引腳定義的含義，每款觸摸屏可能有所不同，具體還得看個人觸摸屏型號及說明書上的接口說明再做選擇。

我這里COM2對應的是RS485通訊接口，所以選擇COM2。

波特率需和PLC設置為一致速率，其它如若PLC沒有對應設置就保持默認既可

第七步：（設置PLC串口端口號）

端口1設置為4，代表PLC站地址為4。

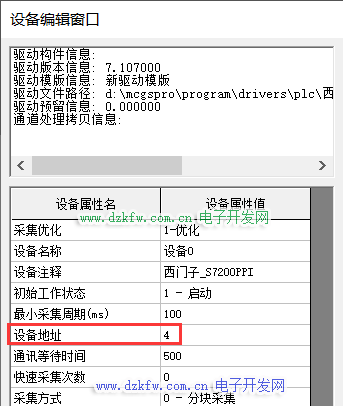

觸摸屏這里也需要對應一致設置為4，如若PLC端口站地址修改，這里必須同步修改不然通訊不成功的。

四、編程PLC程序及設計觸摸屏畫面

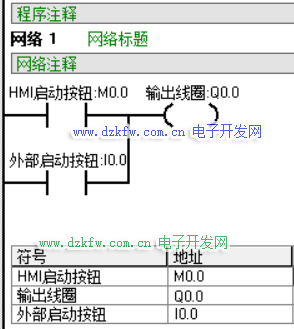

第一步：（編寫可通過PLC外部按鈕啟動和觸摸屏畫面按鈕啟動）

PLC外部按鈕啟動：I0.0輸入點

MCGS觸摸屏按鈕啟動：M0.0輸入點

輸出線圈：Q0.0輸出點

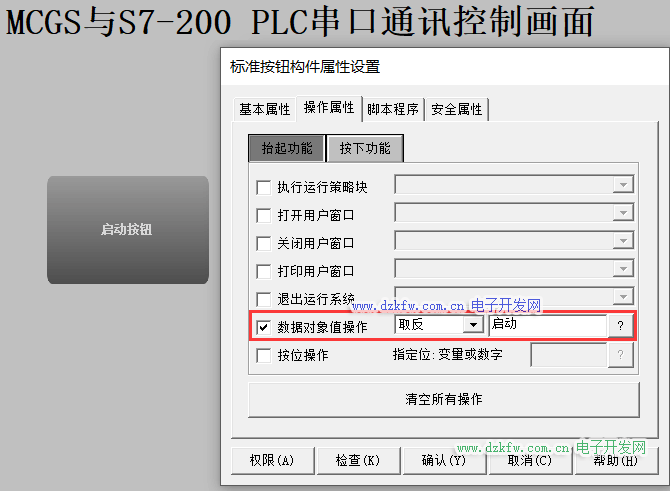

第二步：（通過標準按鈕關聯PLC地址）

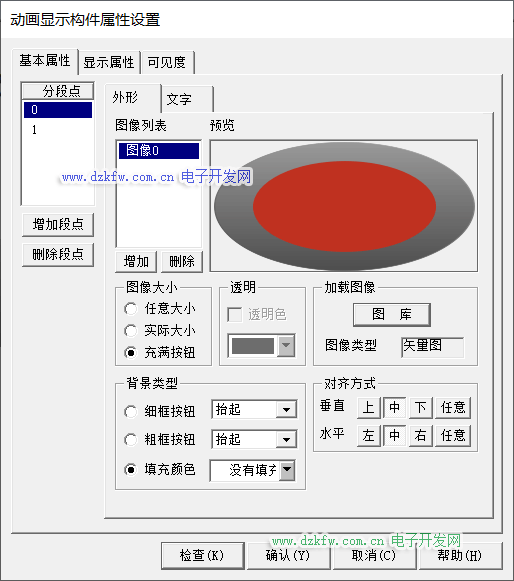

第三步：（配置指示燈和文字顯示）

五、演示效果

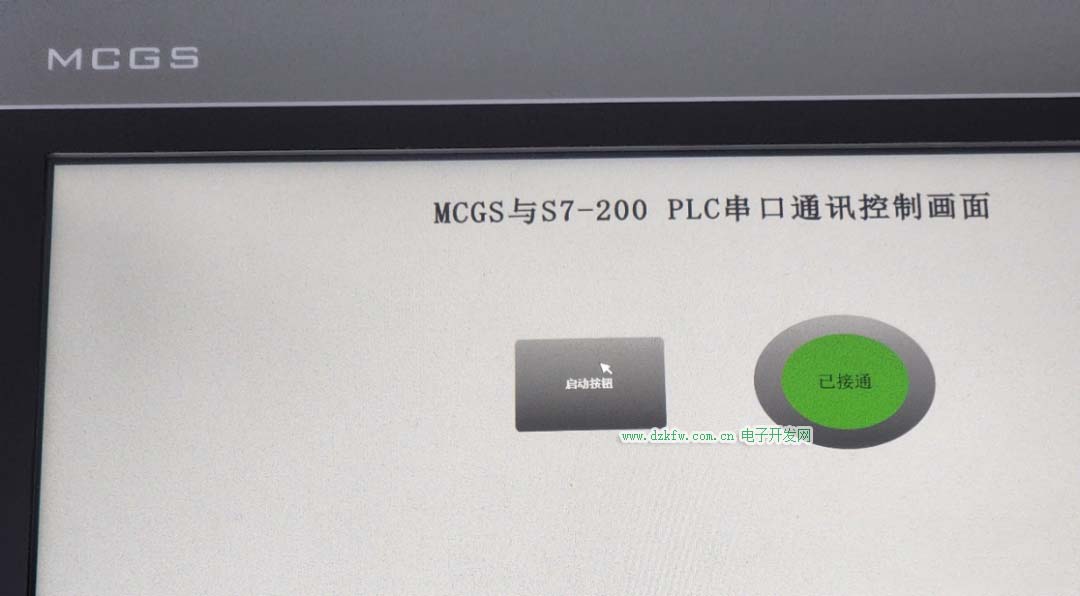

按下觸摸屏上的啟動按鈕鍵，看PLC端Q0.0輸出線圈是否接通，現在已經通訊成功了，Q0.0已接通。

你學會了嗎？
