概述：

實時曲線反映的是現場數據的實時性，以監測該點在現場工況變化的情況下的控制穩定性，因此在實現時需顯示曲線的動態變化。通常當前點在曲線的最右端顯示，隨著時間的推進整個曲線動態地向左移動。歷史曲線反映的是過去一段時間內某個或多個監測點的變化趨勢，并供工藝人員分析工藝流程的穩定性和故障原因。明白了實時曲線和歷史曲線的概念后，我們接下來開始學習MCGS如何做實時曲線和歷史曲線。

實時曲線的制作：

由于前面使用例程里沒有做實時曲線，為了學習，我們現在新建一個模擬內存變量來演示實時曲線的制作。

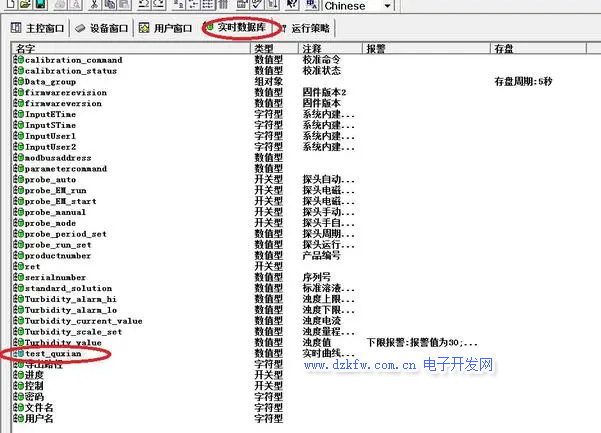

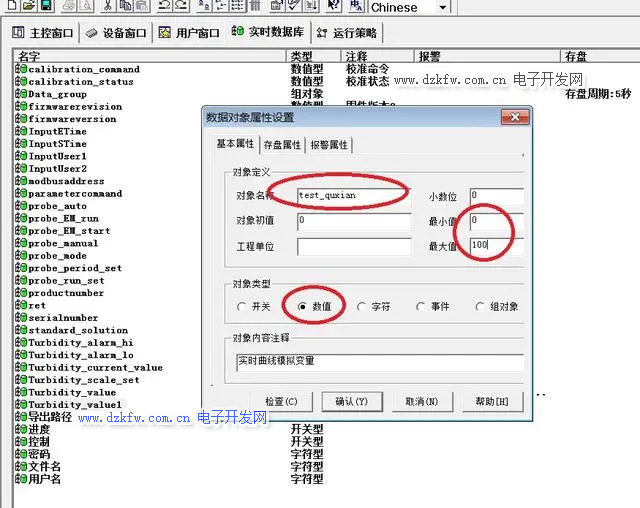

1、在實時數據庫中新建一個模擬變量，名稱為“test_quxian”，設定該變量的最小值為0，最大值為100。

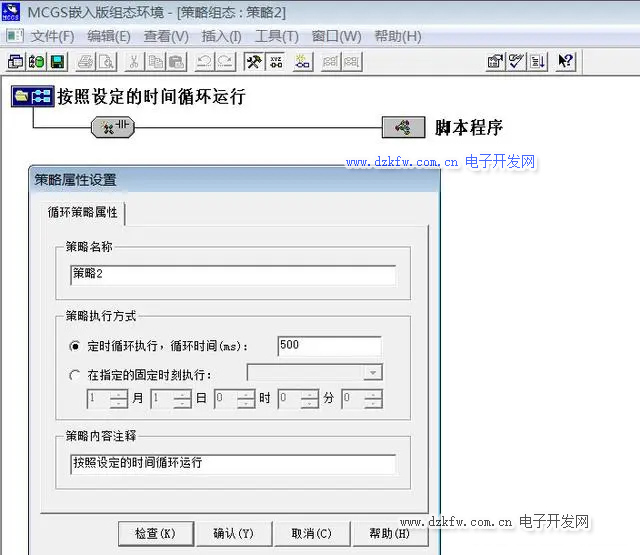

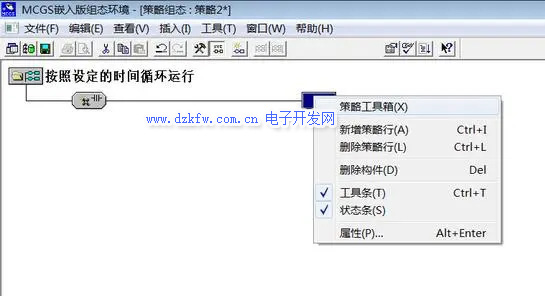

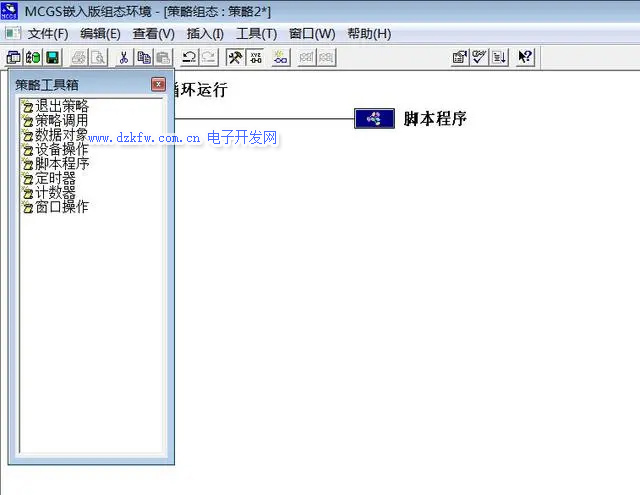

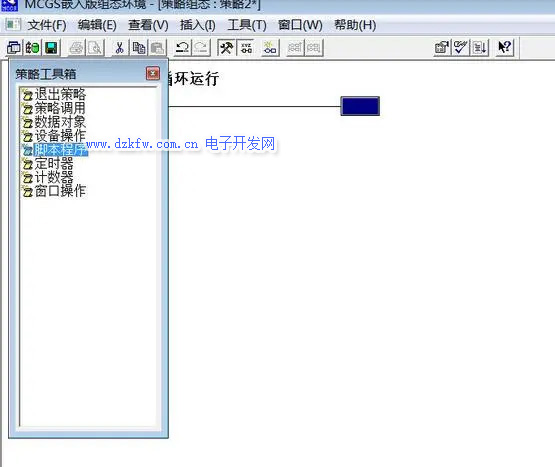

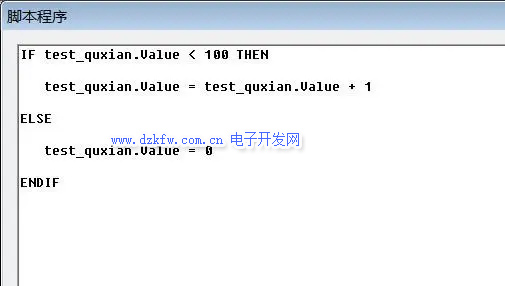

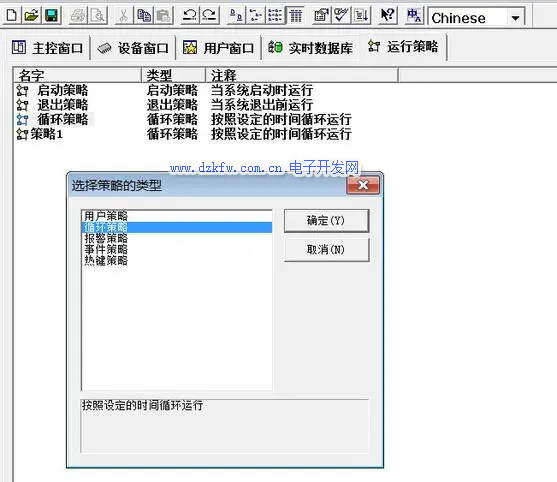

2、在運行策略中新建一個循環策略，通過腳本來實現“test_quxian”變量的數值變化，變化范圍為0--100。

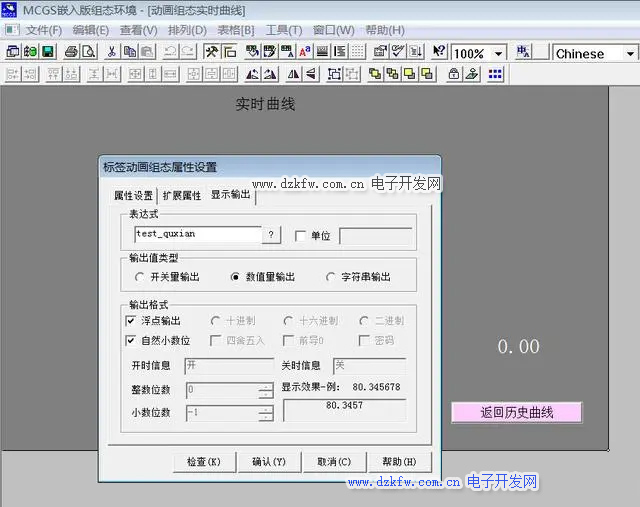

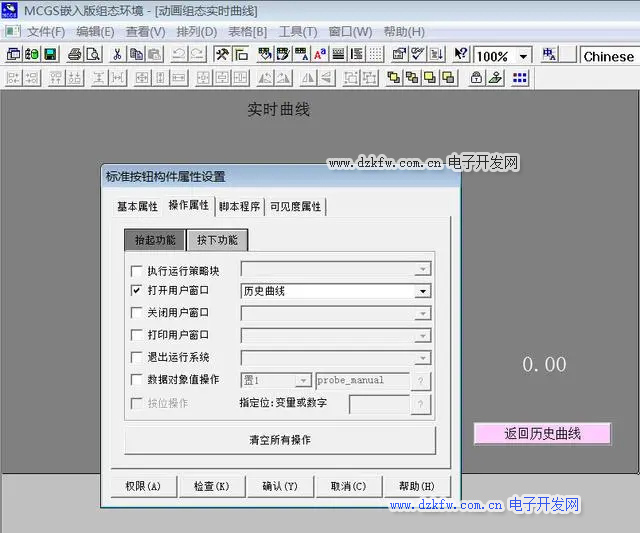

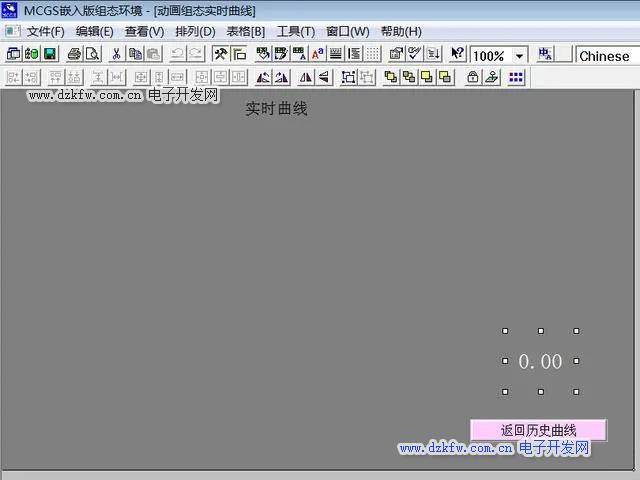

3、新建一個實時曲線畫面，在畫面上添加“test_quxian”變量的顯示，同時做一個按鈕，可以返回到歷史曲線畫面。

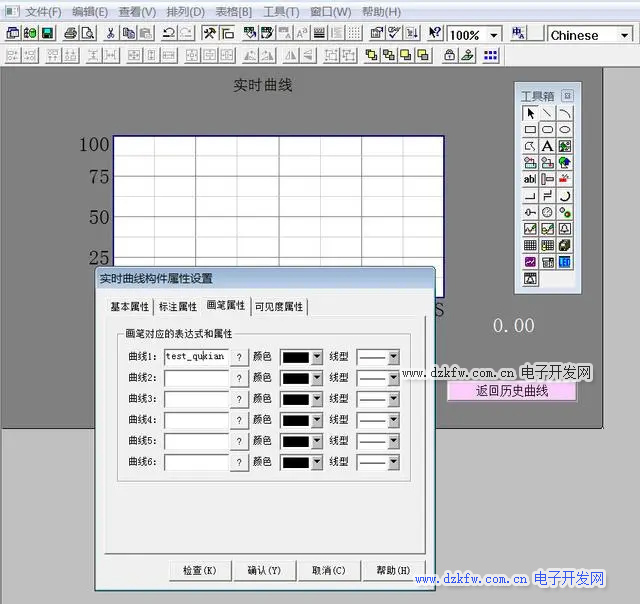

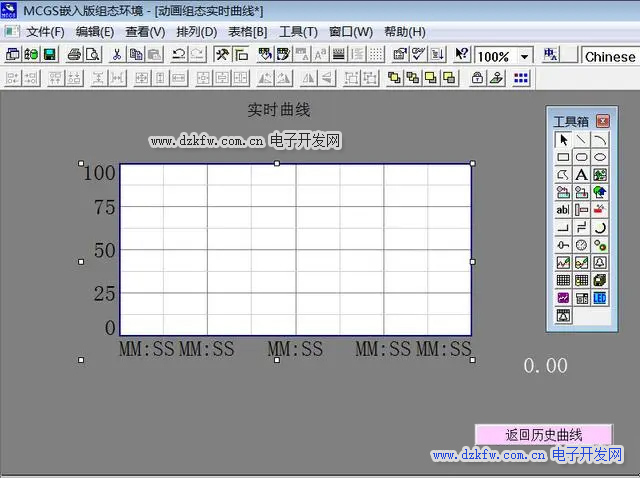

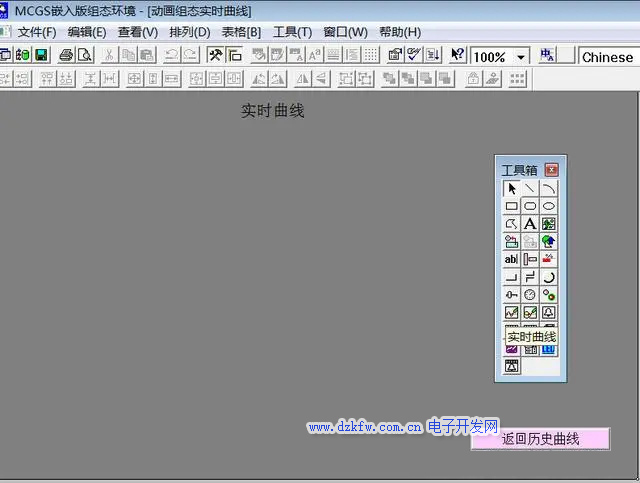

4、在實時曲線畫面中添加實時曲線控件，在曲線控件中添加“test_quxian”變量。另外需要配置相應的曲線控件屬性，由于比較簡單，不再贅述。

5、進入“模擬運行”模式，將組態文件下載到仿真器，我們就可以看到實時曲線正常運行了。

歷史曲線的制作：

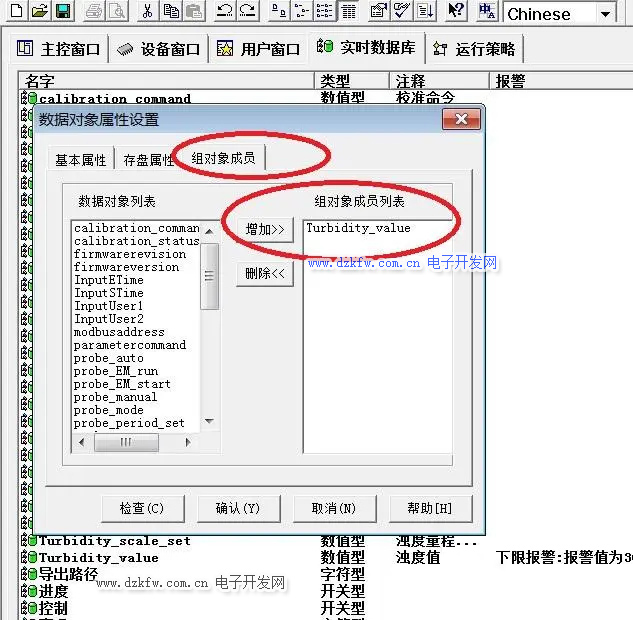

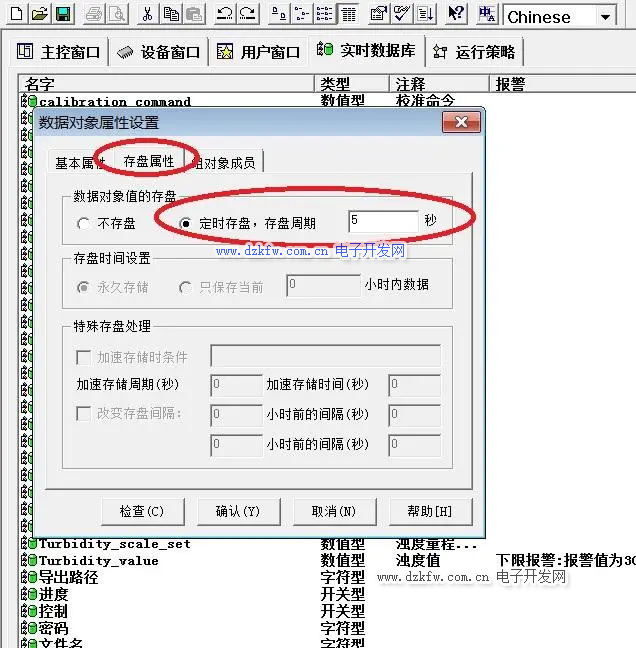

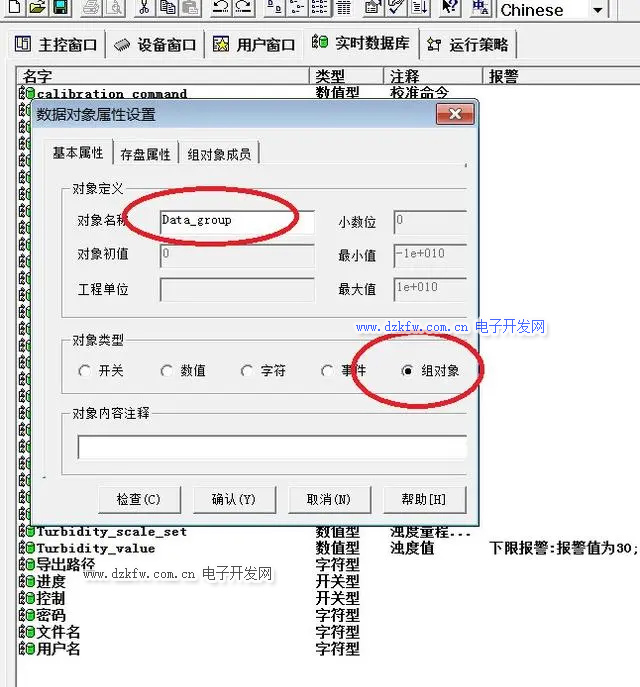

1、在實時數據庫中新建一個組對象，在存盤屬性中設置存盤周期為5秒，把需要在歷史曲線中顯示的變量添加到組對象成員列表中。

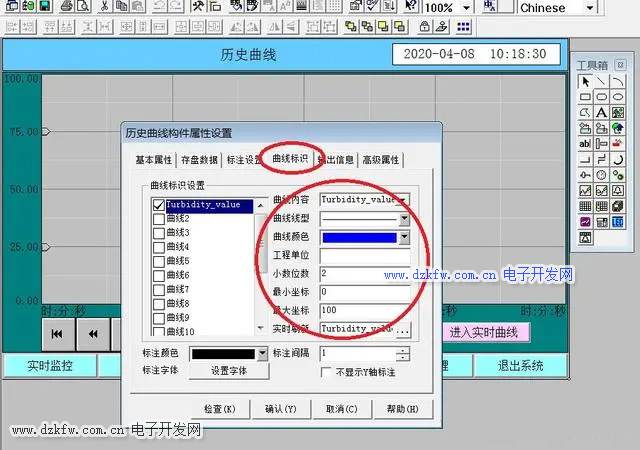

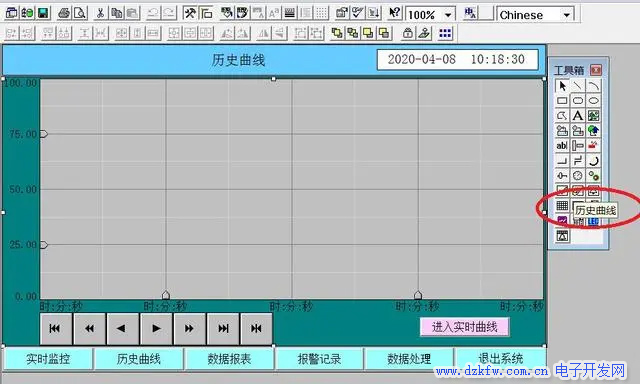

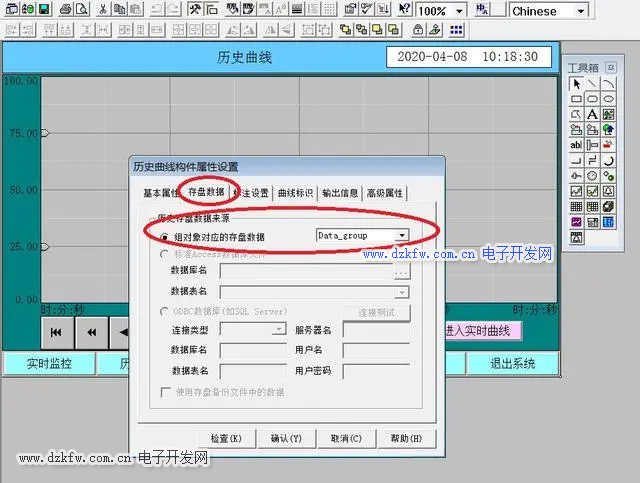

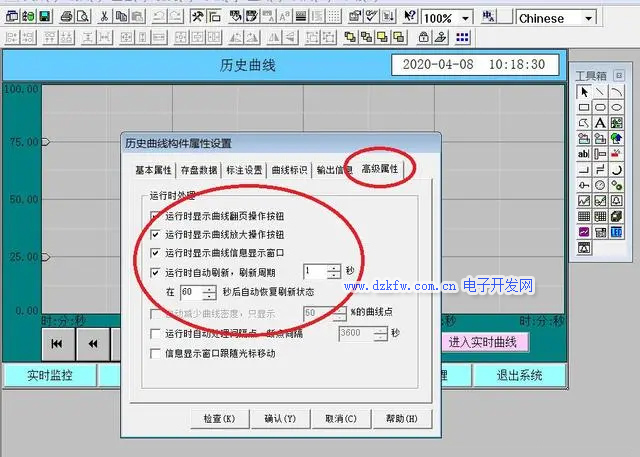

2、在歷史曲線畫面中添加歷史曲線控件，設置歷史控件屬性。

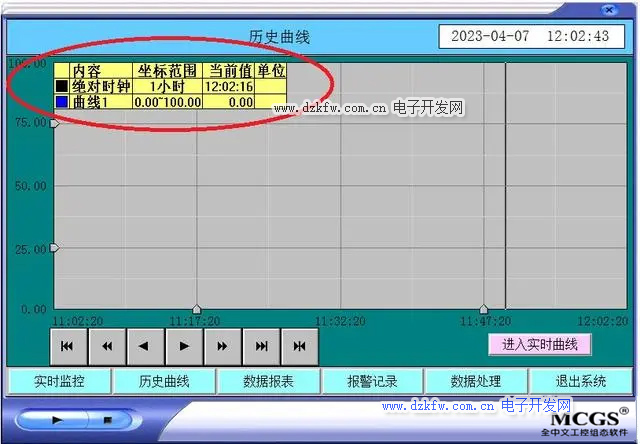

3、進入“模擬運行”模式，將組態文件下載到仿真器，觀察歷史曲線的運行狀況。
