有一個升級改造的項目，想要用上位機采集PLC的數據，存儲到數據庫中，然后再做其他處理。現有的設備是西門子200的PLC通過串口和昆侖通態的觸摸屏通訊。有一下幾個方案：

分析：
串口通訊速度慢。如果上位機沒有485口，需要增加一個USB轉485的數據線。PPI協議不是通用的通訊協議，上位機軟件處理起來比較費勁。

分析：
串口通訊速度慢。如果上位機沒有485口，需要增加一個USB轉485的數據線。需要在PLC程序中配置一個modbus的從站，但是項目中是一個成套設備，沒有源代碼，所以這個不好加。

分析：
增加模塊需要增加成本。這個模塊不一定有空間加。S7協議不是通用的通訊協議，上位機軟件處理起來比較費勁。

分析：不用增加成本，在原來設備的基礎上就可以實現。原來的畫面不多，即使拿不到源代碼，重新做一個昆侖通態的程序也不麻煩。
通過以上的分析，決定使用第4個方案。下面測試一下該方案的可行性。
測試包括下面3個部分：
1、配置昆侖通態觸摸屏和西門子200的串口通訊。
2、配置昆侖通態觸摸屏的modbus TCP數據轉發。
3、用調試軟件測試?yán)�侖通態觸摸屏轉發的數據是否正常。

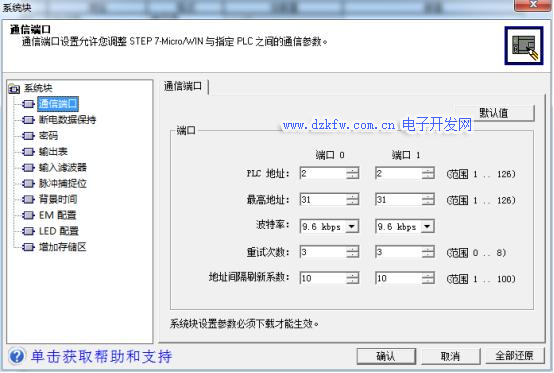

系統塊中通信端口配置如下：

這個通信端口是和昆侖通態觸摸屏做通信的。

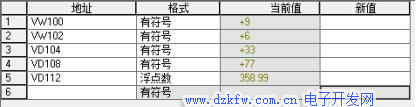

選出幾個地址，寫入不同的值，等待測試用。

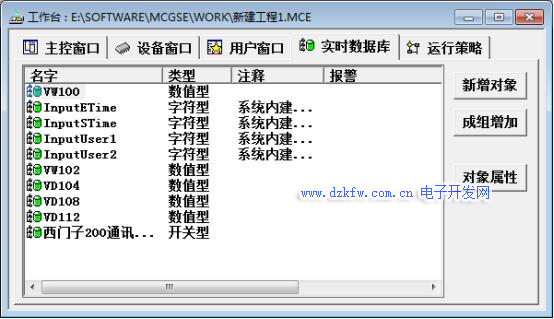

新建變量，直接用西門子地址表示

在昆侖通態設備窗口中，添加通用串口父設備，然后在下面加西門子_S7200PPI驅動，如下圖所示：

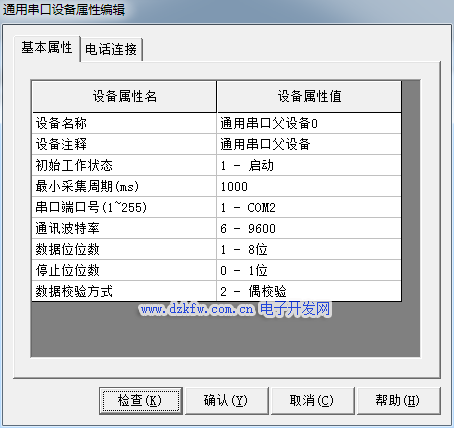

配置通用串口父設備的參數

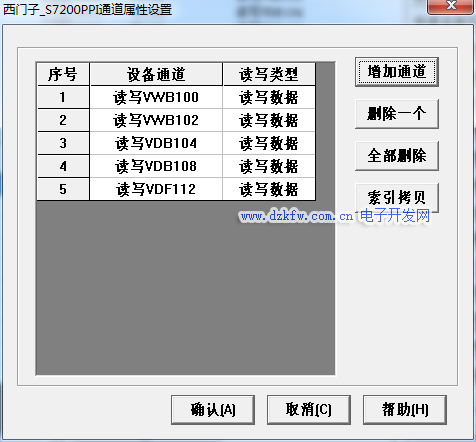

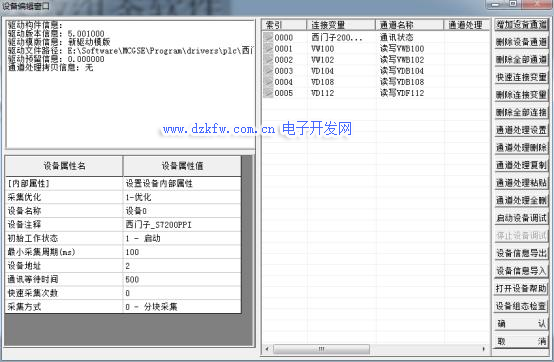

配置西門子S7200PPI驅動的參數，并新建和西門子PLC的通訊的通道，將變量和通道進行關聯。

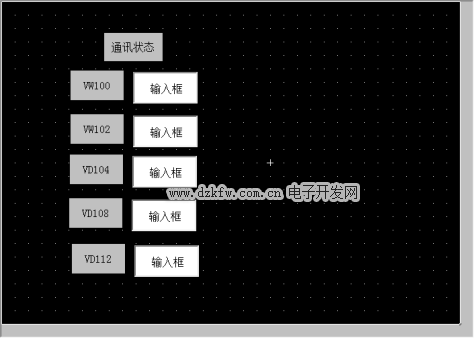

組態畫面，將新建變量顯示出來，方便觀察。

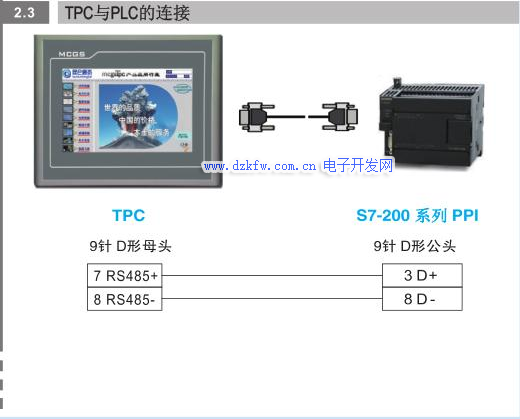

將以上程序分別下到PLC和觸摸屏中，根據觸摸屏的硬件手冊做一根通訊線

將通訊線連接PLC和觸摸屏，然后觀察通訊狀態，觸摸屏和PLC通訊正常。

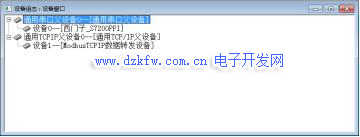

在設備窗口中添加通用TCPIP父設備，然后在該父設備下面添加一個modbusTCPIP數據轉發設備驅動。

配置通用TCPIP父設備參數

其中服務器/客戶設置選擇服務器，意思是觸摸屏作為服務器。本地IP地址為觸摸屏IP地址，本地端口可以隨意設置，這個要和測試軟件上的地址和端口一致。遠程IP地址和遠程端口號可以不設，測試沒問題。

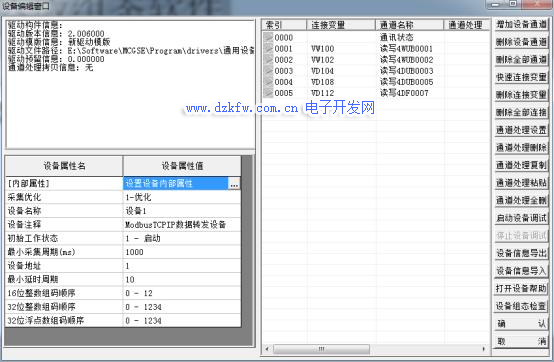

配置數據轉發設備參數

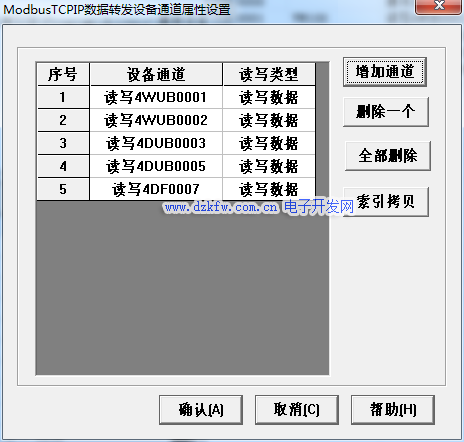

在內部屬性中添加通道

注意，這個通道是modbusTCP通訊的通道，用調試軟件測試的時候，就是和這個通道通信的。

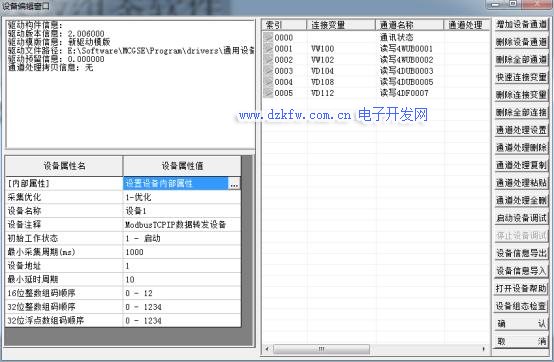

將新建的通道和觸摸屏的變量對應起來，建立連接。

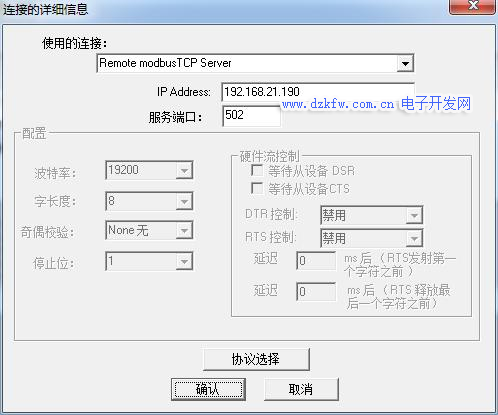

這樣的話，上位機就可以通過讀寫觸摸屏的40001這個地址來和PLC的VW100這個地址進行數據交互。下好程序，連好網線，打開modbusTCP調試軟件進行測試。

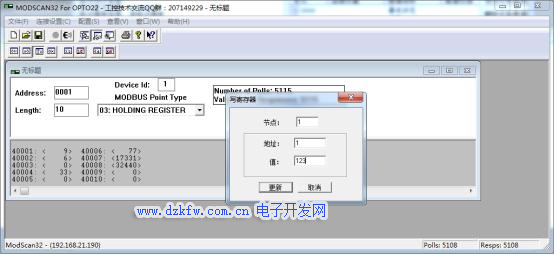

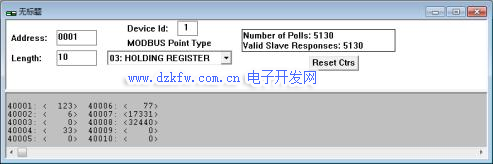

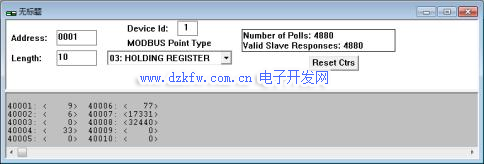

從調試軟件中可以看到，讀取到的40001的數據和PLC中VW100的數據是一致的。40002中的數據和PLC中VW102的數據是一致的。下面的雙字和浮點數，只是編碼格式的問題。在調試軟件中，給40001寫入一個值

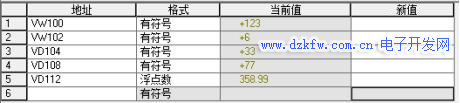

可以看到寫入成功了。
測試完成并通過，方案可行。
