MCGS是指昆侖通態觸摸屏，MCGS組態軟件有嵌入版，通用版，網絡版本三個版本組成，嵌入版比較常用，這里講解MCGS嵌入版與西門子S7-200 SMART PLC的以太網通訊。

1、軟件配置

第一步：（在桌面打開MCGSE組態環境快捷方式）

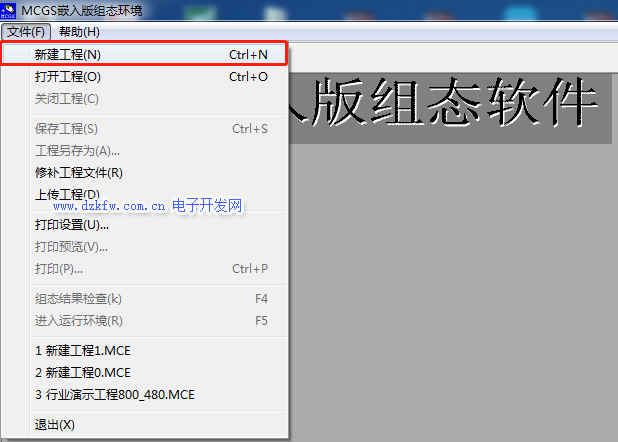

第二步：（軟件左上角菜單欄—文件—新建工程）

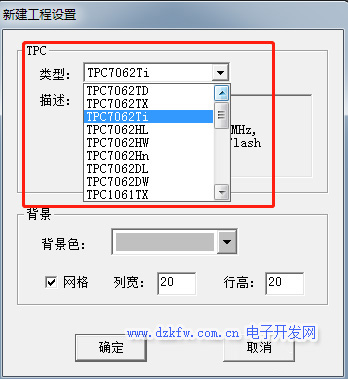

第三步：（新建工程設置—TPC）

類型（選擇你設計觸摸屏型號）

描述是你選擇觸摸屏型號的詳細信息介紹

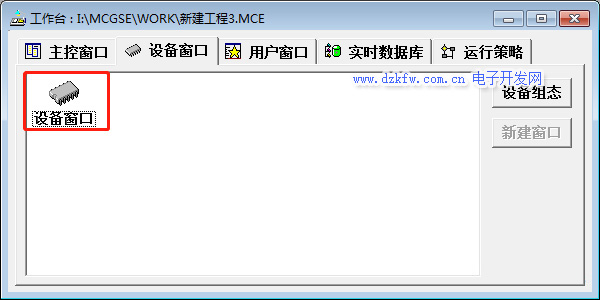

第四步：（打開工作臺—設備窗口—鼠標雙擊設備窗口）

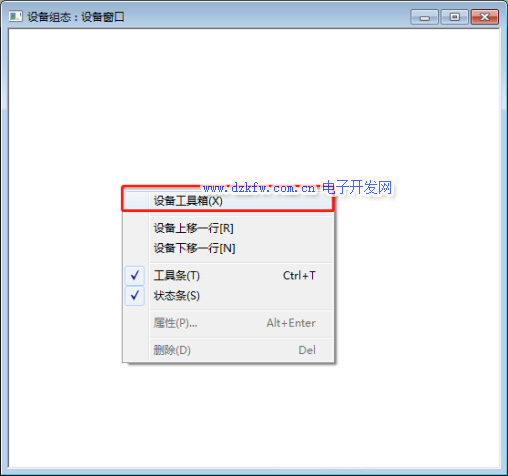

第五步：（打開設備窗口鼠標點擊空白處并右擊選擇設備工具箱。）

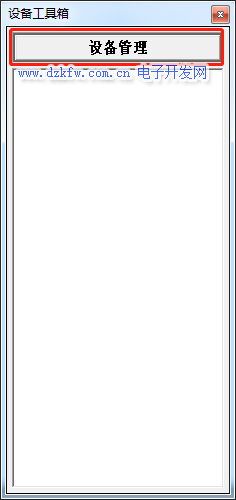

第六步：（點擊設備管理打開設備組態設置）

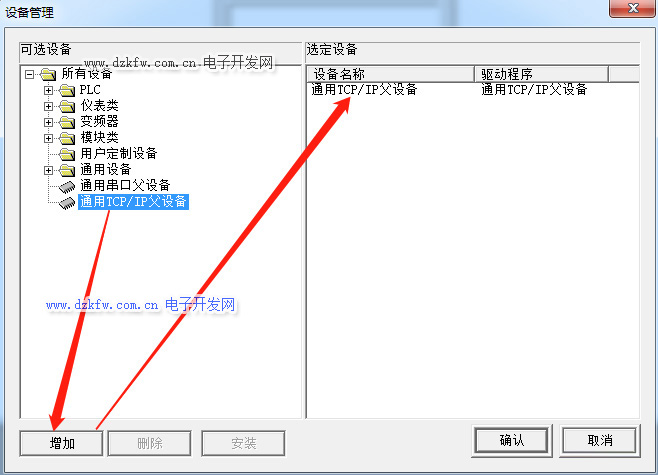

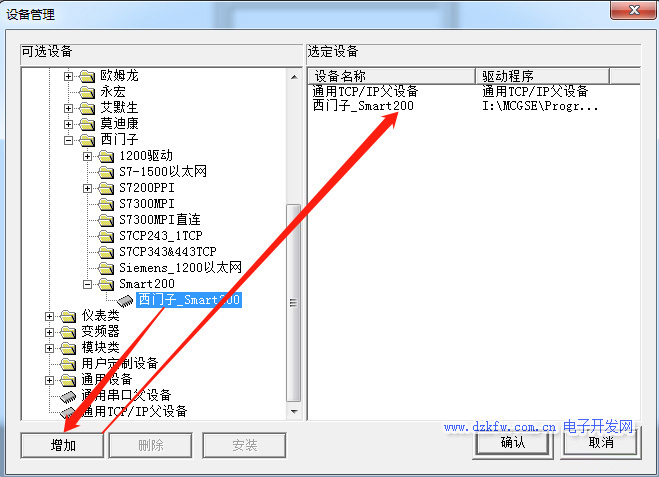

第七步：（選擇通用TCP/IP父設備，點擊新增，右側選定設備就會自動添加進去。）

溫馨提醒：這里為什么選擇通用TCP/IP父設備呢？因?yàn)橐�填加一個主設備，才能填加子設備，這里的子設備是指：通信的PLC、儀表、變頻器等！

第八步：（鼠標選中西門子Smart200，點擊新增，右側選定設備就會自動添加進去。）

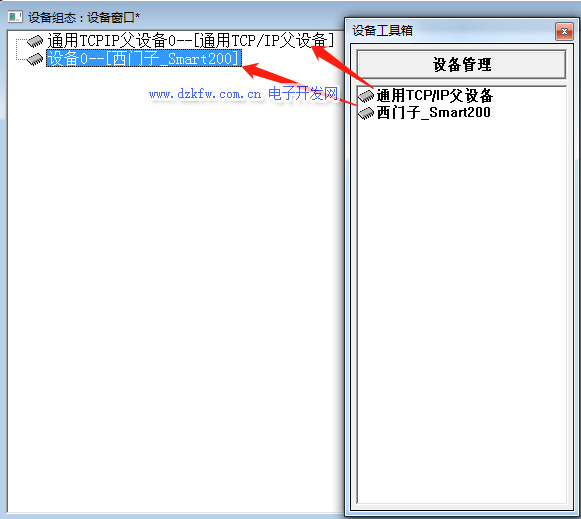

第九步：（設備工具箱—設備管理—鼠標依次點擊通用TCP/IP父設備—西門子_ Smart200到設備窗口里面去）。

第十步：（鼠標雙擊打開設備0——[西門子Smart200]進入通信配置）

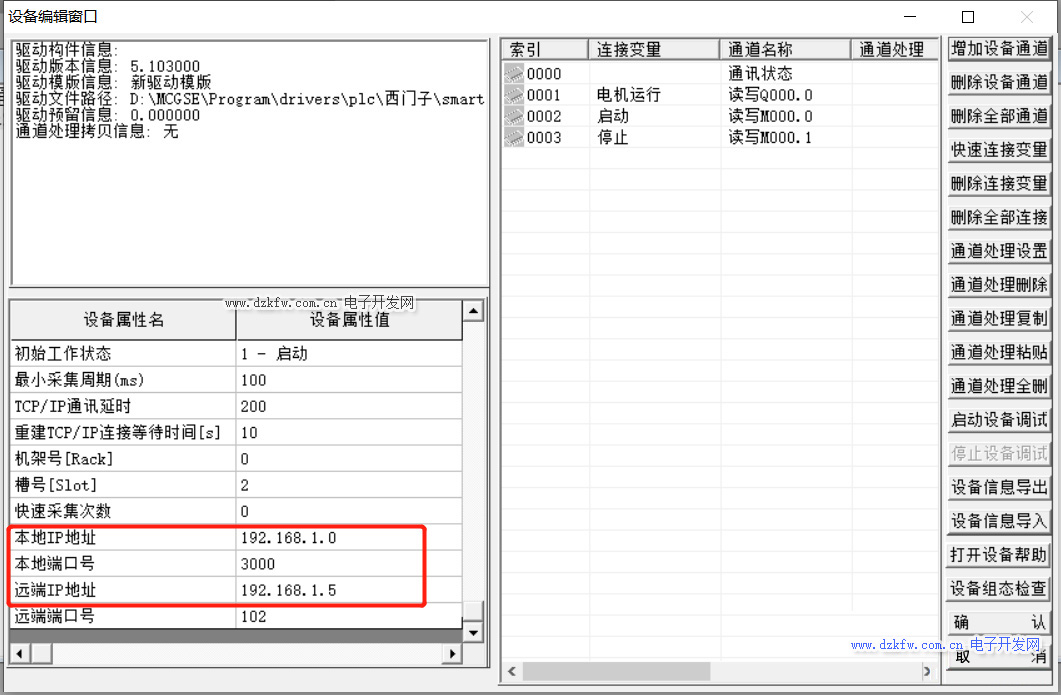

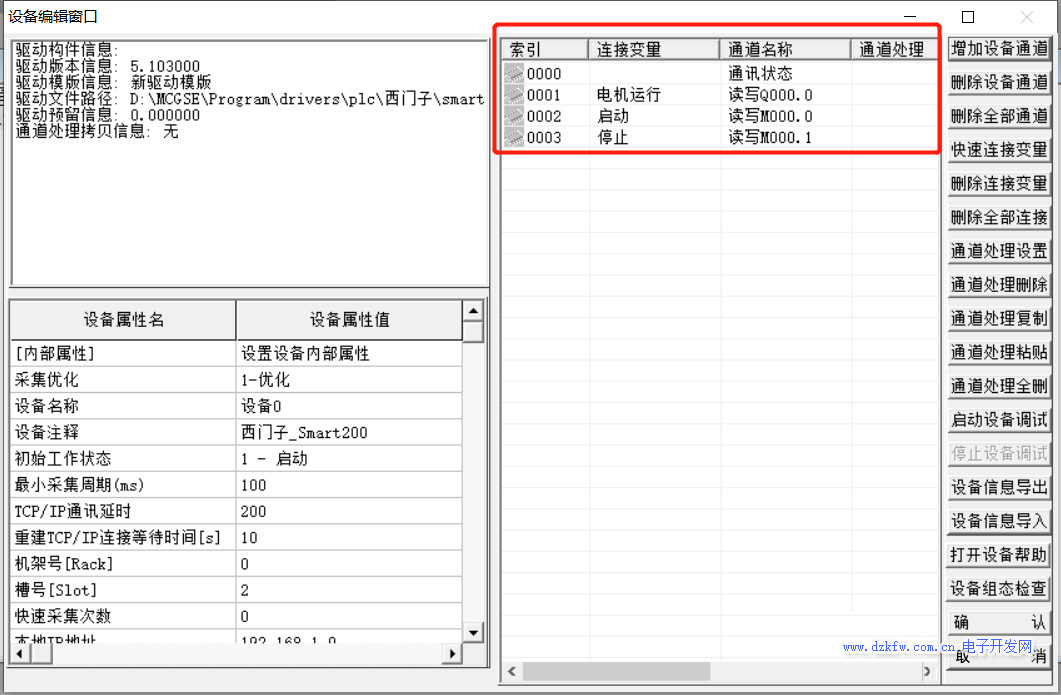

第十一步：（在設備屬性值填寫IP地址）

本地IP地址：192.168.1.0（這里填寫觸摸屏地址或者電腦本地連接IP地址）

遠程IP地址：192.168.1.5（這里填寫PLC通信IP地址）

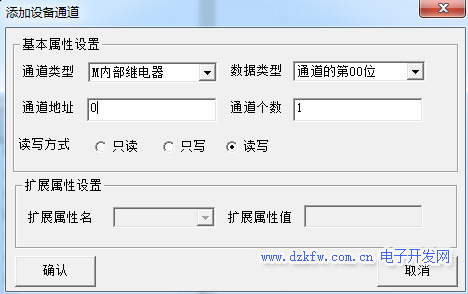

第十二步：（添加設備通道，添加PLC變量地址）。

通道類型：M內部繼電器

數據類型：第0位（這里是指PLC地址變量小數點后面的位數，例如我地址是M0.5，那么在數據類型應填寫通道的第05位）

通道地址：0（這里是指小數點前面位的地址，例如我地址是M1.5，那么應在通道地填寫1）。

通道個數：代表連續的位數。

2、畫面設計

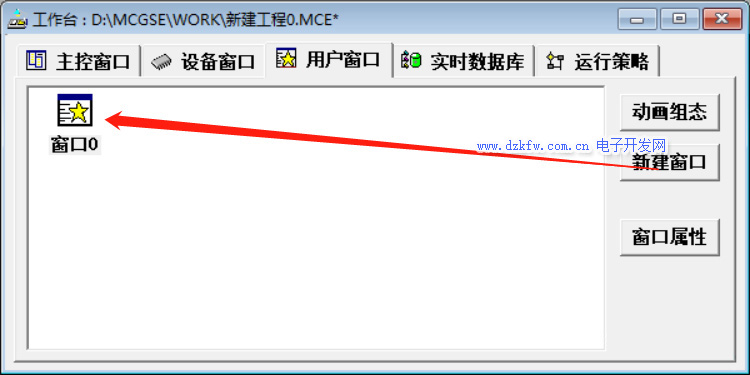

第一步：（用戶窗口—新建窗口—窗口0）

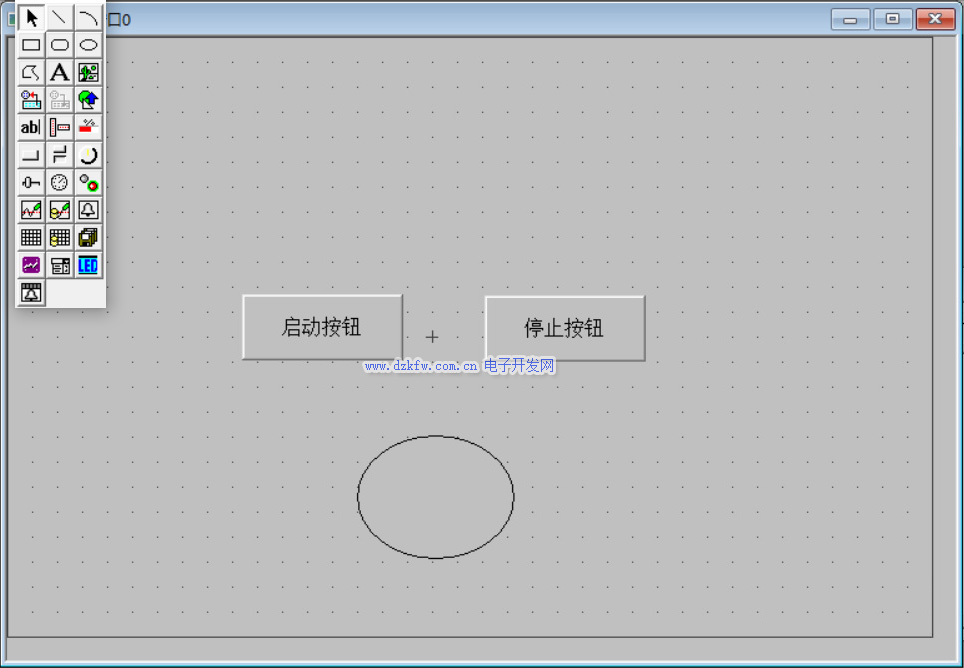

第二步：（雙擊打開窗口0，設計如下圖啟保停畫面）

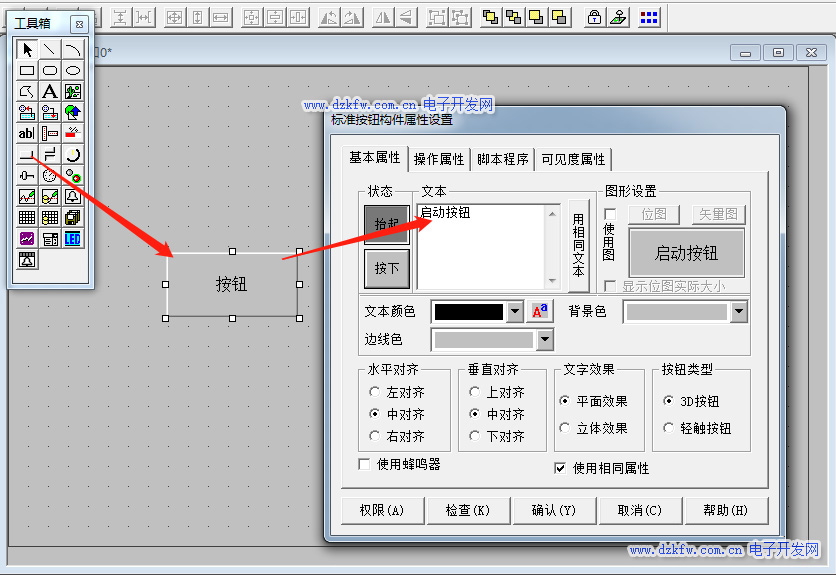

點擊標準按鈕，放到畫面中即可創建按鈕

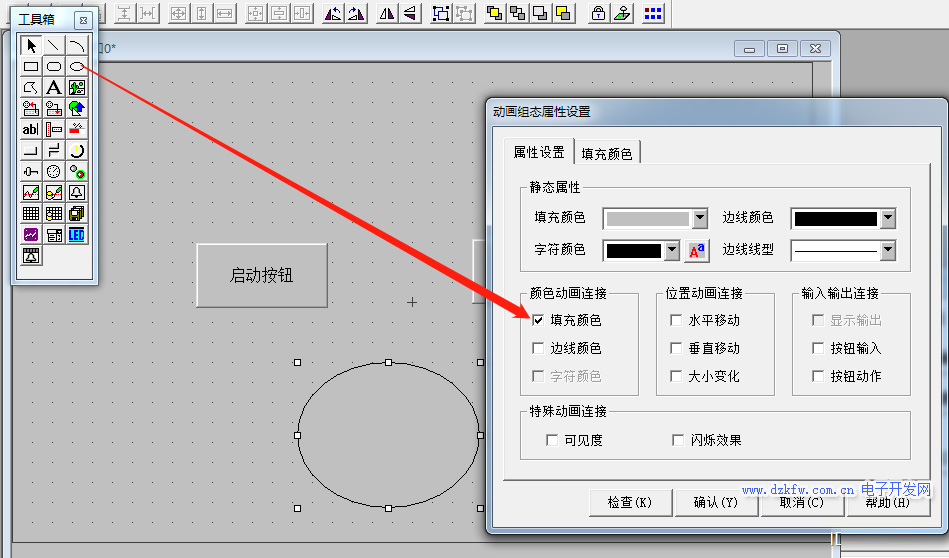

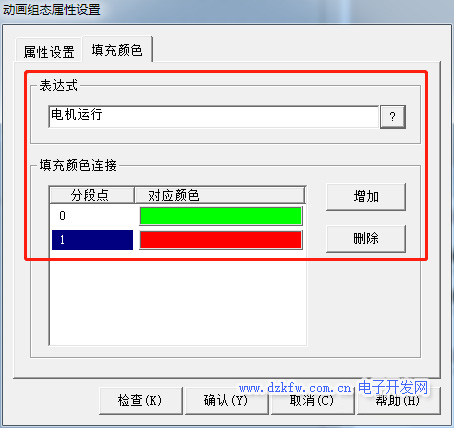

點擊橢圓，放到畫面中即可創建指示燈。

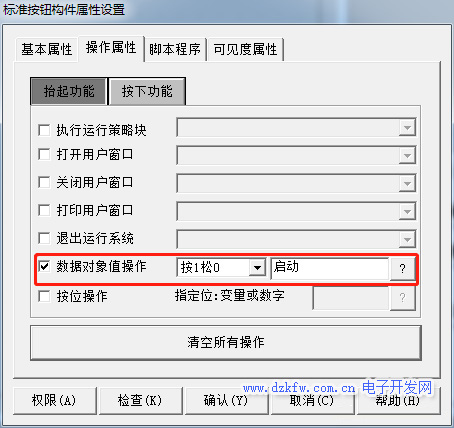

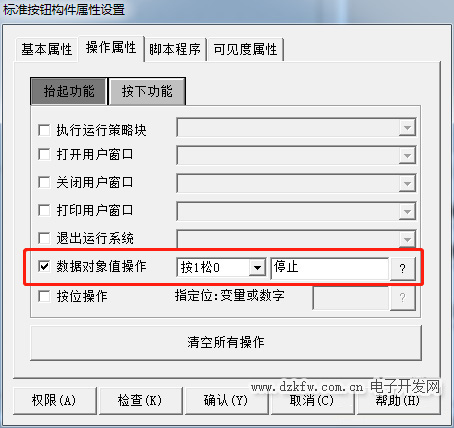

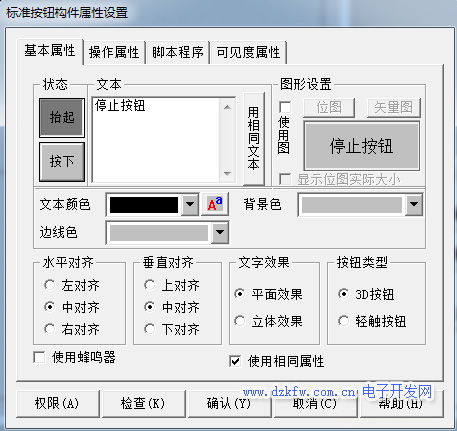

操作屬性—勾選數據對象值操作—按1松0，點擊問號關聯PLC變量地址

3、編寫程序

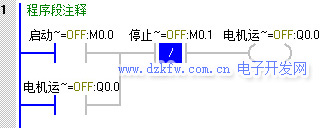

第一步：（在STEP 7-MicroWIN SMART編程軟件中編寫啟保停程序）

第二步：（下載到PLC并監控）

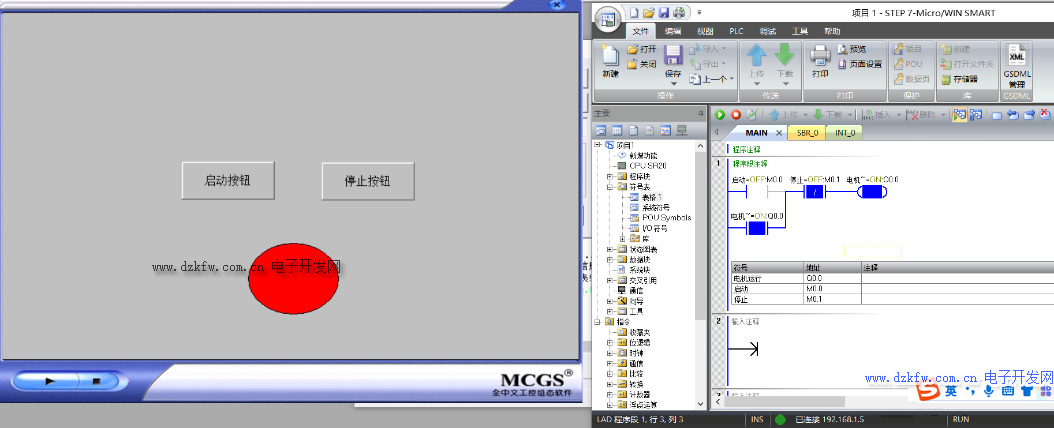

4、演示效果

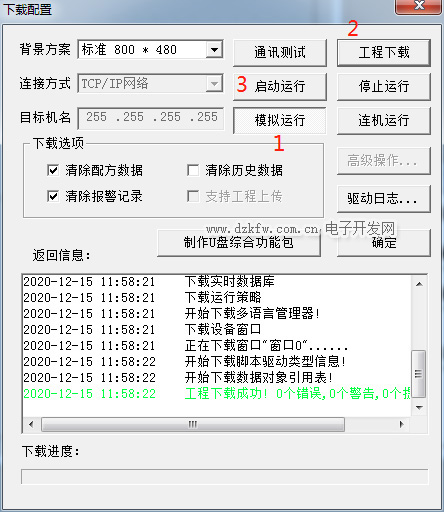

第一步：（點擊模擬運行—工程下載—啟動運行）
