本文章是運用S7-200SMART PLC MODBUS RTU庫指令與MCGS觸摸屏基本操作的應用，通過本文章來讓大家對于MODBUS RTU庫指令通信的理解與應用以及MCGS觸摸屏基礎應用。

1.海浦蒙特HD20變頻器一臺

2.S7-200SMART PLC ST40一臺

3.485通訊線一根

4.一臺電機

5.MCGS TPC1570Gi觸摸屏一臺

S7-200SMART PLC與海浦蒙特HD20變頻器MODBUS RTU通訊控制變頻器與如何在觸摸屏啟動、停止、正轉、反轉、寫頻率以及讀取電流和電壓。

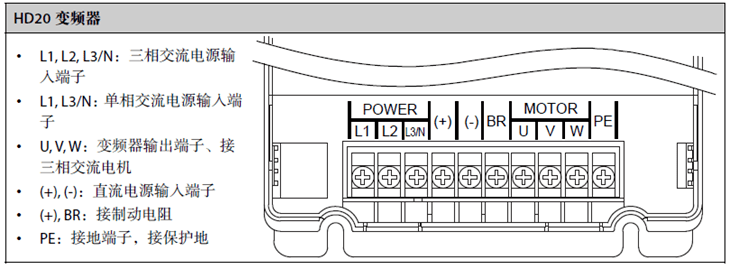

1. 電源接L1與L3N（220V）、電源L1/L2/L3N（380V）

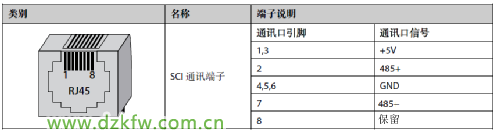

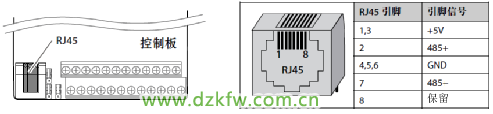

2.使用RJ45網線水晶頭來根據如下圖所示來接線，對于PLC是3正8負，變頻器是2正和7負。

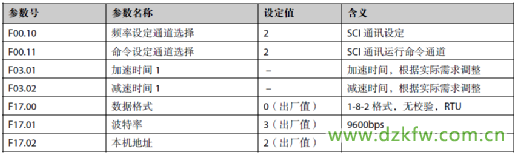

F00.10設置為2（頻率通信給定2）

F00.11設置為2（命令通信給定2）

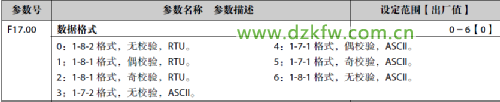

F17.00設置為1（1個停止位、8個數據位、偶校驗、）

F17.01設置為3（波特率9600）

F17.02設置為2（變頻器站地址2）

第一步：（上電初始化所使用到的M地址）

第二步：（使用初始化指令完成位來激活MSG指令）

第三步：（設置寫入控制命令MSG指令）

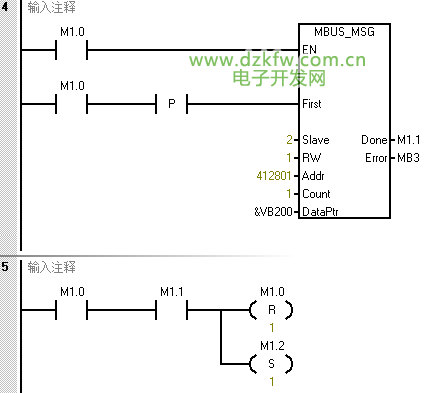

EN使能端使用M1.0接通

First：激活端使用M1.0加上升沿激活

RW：填寫1寫入

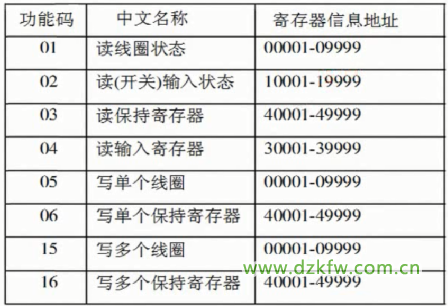

ADDR：填寫412801（PLC MODBUS RTU起始寄存地址40001和變頻器控制命令字0x3200，0x表示16進制換算成十進制12800并相加等于412801）

Count：使用地址數，填寫1

DataPtr：存放地址，填寫&VB200即VW200開始的地址

Done：完成位，位地址，填寫M1.1

Error：錯誤位，填寫MB3

程序段5使用輪詢的方式來做，當M1.0接通，完成位M1.1接通復位M1.0并置位下一條MSG指令M1.2。

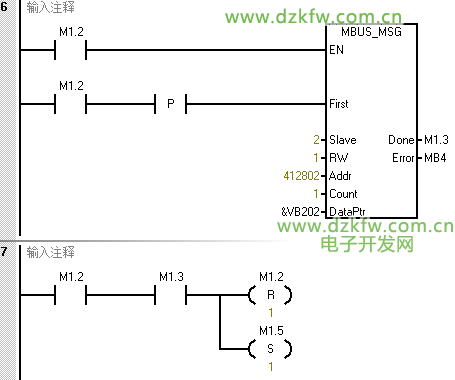

第四步：（設置寫入頻率令MSG指令）

EN使能端使用M1.2接通

First：激活端使用M1.2加上升沿激活

RW：填寫1寫入

ADDR：填寫412802（PLC MODBUS RTU起始寄存地址40001和變頻器控制命令字0x3201，0x表示16進制換算成十進制12801并相加等于412802）

Count：使用地址數，填寫1

DataPtr：存放地址，填寫&VB202即VW202開始的地址

Done：完成位，位地址，填寫M1.3

Error：錯誤位，填寫MB4

程序段7使用輪詢的方式來做，當M1.2接通，完成位M1.3接通復位M1.2并置位下一條MSG指令M1.5。

第五步：（設置讀取輸出電壓MSG指令）

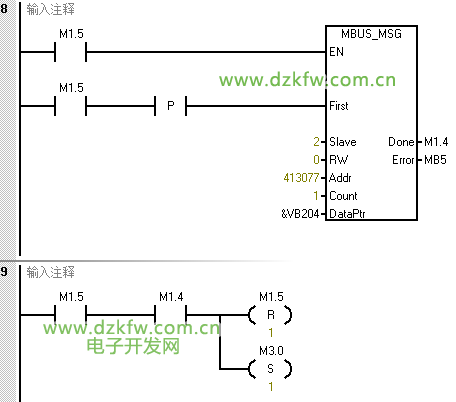

EN使能端使用M1.5接通

First：激活端使用M1.5加上升沿激活

RW：填寫0讀取

ADDR：填寫413077（PLC MODBUS RTU起始寄存地址40001和變頻器控制命令字0x3314，0x表示16進制換算成十進制13076并相加等于413077）

Count：使用地址數，填寫1

DataPtr：存放地址，填寫&VB204即VW204開始的地址

Done：完成位，位地址，填寫M1.4

Error：錯誤位，填寫MB5

程序段7使用輪詢的方式來做，當M1.5接通，完成位M1.4接通復位M1.5并置位下一條MSG指令M13.0。

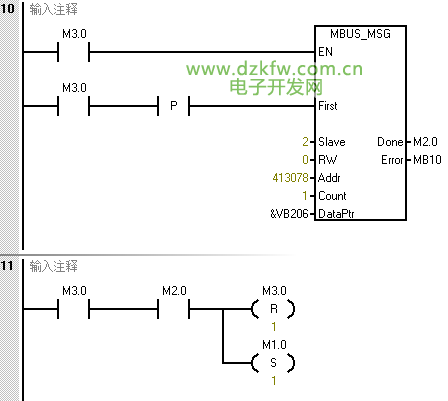

第六步：（設置讀取輸出電流MSG指令）

EN使能端使用M3.0接通

First：激活端使用M3.0加上升沿激活

RW：填寫0讀取

ADDR：填寫413078（PLC MODBUS RTU起始寄存地址40001和變頻器控制命令字0x3315，0x表示16進制換算成十進制13077并相加等于413078）

Count：使用地址數，填寫1

DataPtr：存放地址，填寫&VB206即VW206開始的地址

Done：完成位，位地址，填寫M2.0

Error：錯誤位，填寫MB10

程序段7使用輪詢的方式來做，當M3.0接通，完成位M2.0接通復位M3.0并置位下一條MSG指令M1.0。

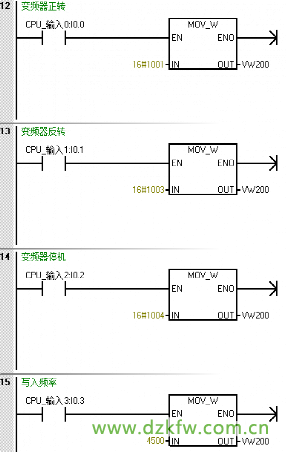

第七步：（使用觸點控制變頻器啟動、停止、正轉、反轉、寫頻率）

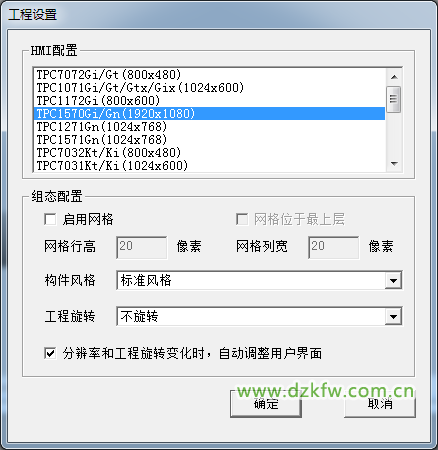

第一步：（選擇實際觸摸屏對應的型號，這里我是TPC1570Gi這款型號，大家可以根據自己實際觸摸屏型號來選擇。）

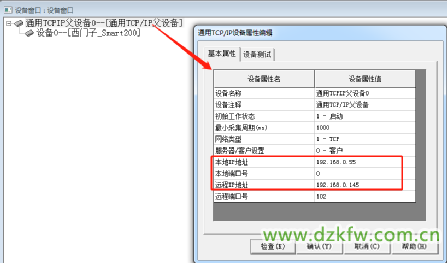

第二步：（設備窗口—通用TCP父設備—基本屬性）

本地IP地址：192.168.0.55（觸摸屏IP地址）

遠程IP地址：192.168.0.145（PLC IP地址）

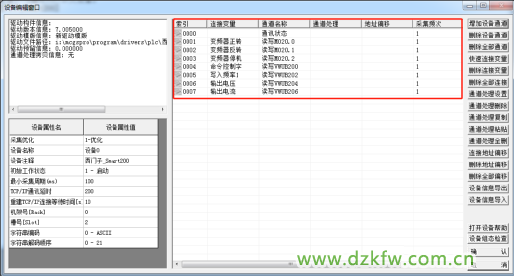

第三步：（設備PLC屬性填寫PLC地址變量）

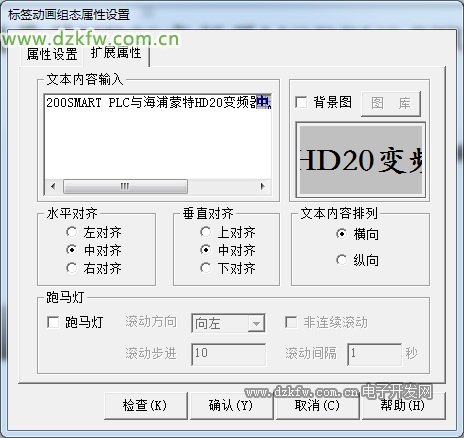

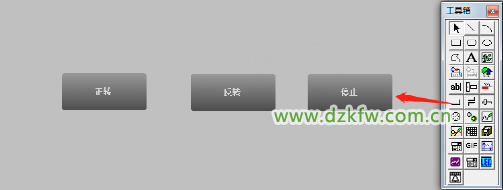

第四步：（窗口—使用大寫A文字標簽設計一個標題）

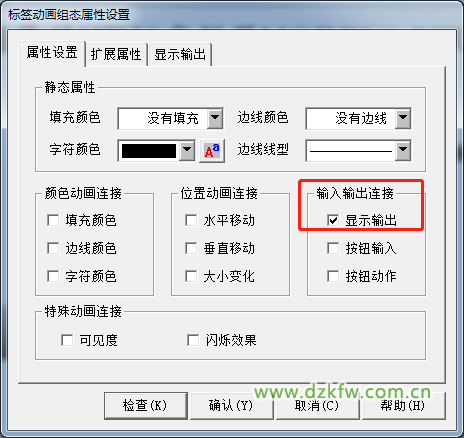

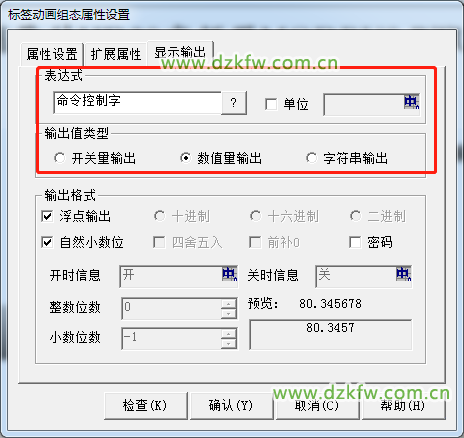

第五步：（使用大寫A標簽設計類似于威綸通數顯的功能并關聯PLC地址）

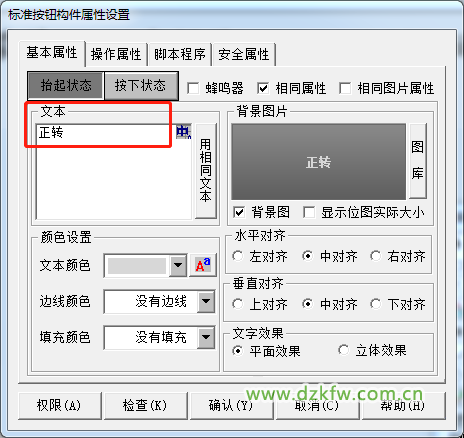

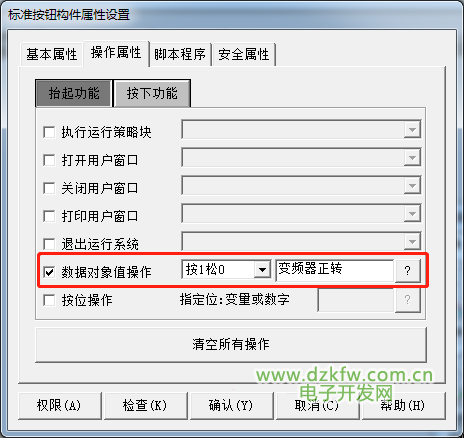

第六步：（標準按鈕—基本屬性—設置名稱—操作屬性—關聯PLC地址）

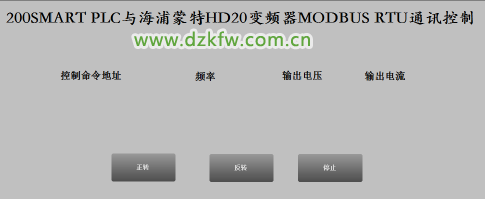

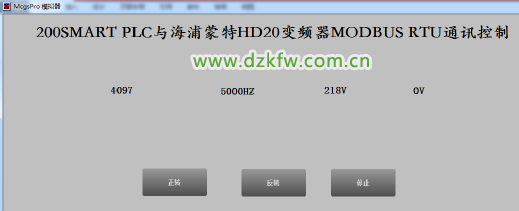

第七步：（設計完成）

溫馨提醒：

1.由于西門子200系列不支持2個停止位，所以在選擇變頻器通信格式的時候要注意，否則通信不上去。

2.西門子S7-200SMART PLC寄存器地址是可以擴展到最大400001，所以在ADDR引腳填寫超過40001的地址。

此時此刻S7-200SMART PLC與海浦蒙特HD20變頻器MODBUS RTU通訊控制變頻器與如何在觸摸屏啟動、停止、正轉、反轉、寫頻率以及讀取電流和電壓已編寫完成，大家都理解并且掌握了嗎？可以在上述文章找答案！
