實例講解昆侖通態觸摸屏 TPC7062K 通過 RS485 方式與西門子 S7-200 PLC 連接并讀取 V 寄存器地址 0~15 的 8 個 16 位整型數據。下面將詳細講解如何成功連接 S7-200 系列 PLC 及所需的組態步驟。

工具/原料
電腦、昆侖通態觸摸屏、觸摸屏與plc連接數據線

方法/步驟

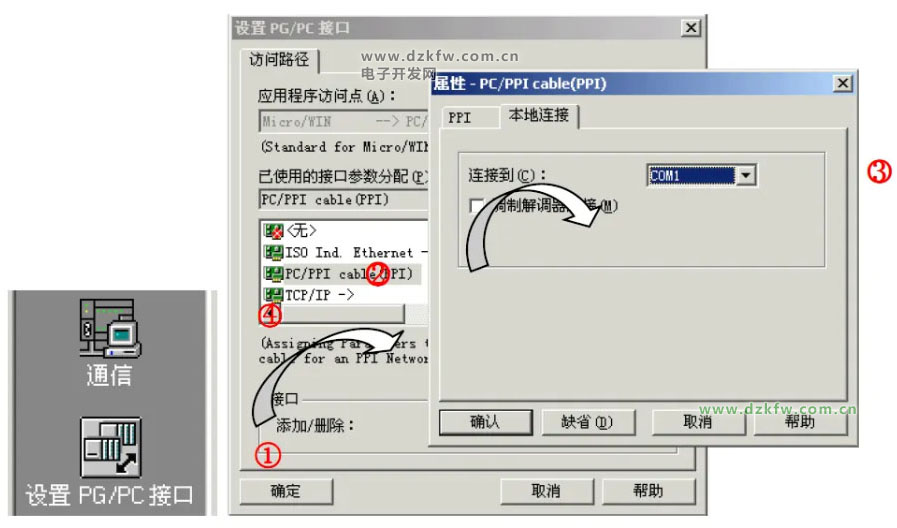

1通過 PPI 電纜連接好 PLC 并上電，運 STEP7-Micro/WIN 編程軟件。 點擊位于工具欄上的“ 設置 PG/PC 接口” 圖標按鈕 ，

在彈出的“ 設置 PG/PC” 窗口中， 選擇 “PC/PPI cable(PPI)”并雙擊，

在彈出的“屬性-PC/PPI”窗口中，點擊切換到“本地連接”頁面，并根據 所用串口或 USB 的 PPI 電纜，選擇相應的 COM 口或 USB，然后確認完成 PG/PC 接口設置， 如下圖

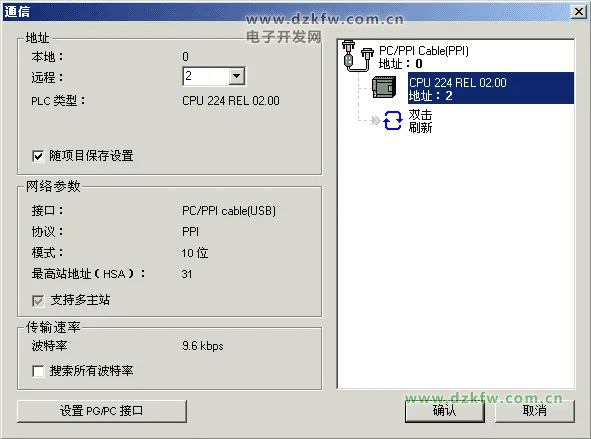

2點擊位于瀏覽條上的“通信”圖標按鈕，彈出設置“通信”窗口。


雙擊“通信”窗口右側欄中“雙擊刷新”圖標，檢測總線所連接的 S7-200 系列 PLC。檢測到 PLC 時，右側欄中會顯示出檢測到的 PLC 類型、版本號和地址，選中應 PLC 的圖標， 并點擊 “確認”完成 PLC 選擇。

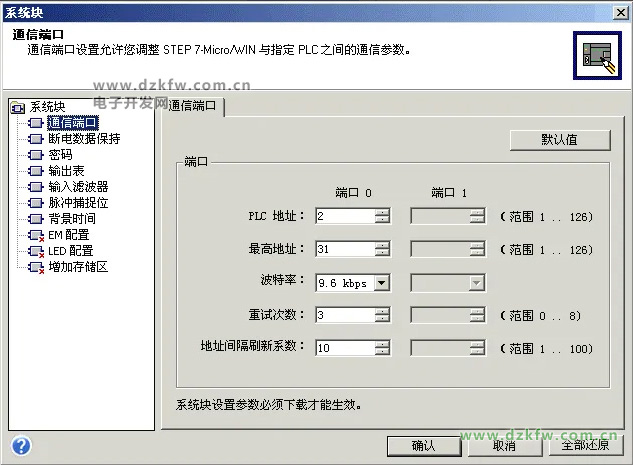

選擇 應 PLC 后，單擊 條上的“系統塊”，選中“通信端口”。 PLC 地址、波特率 等通訊參數 設置，S7200 PLC 默認通訊參數如下圖所示，本實例中我們使用默認通訊參 數。


保存通信參數，并選擇菜單命令”文件”-->”下載”，在“下載”窗口，確認“系統塊”選擇框 選中后，點擊“下載”按鈕將設置后的通訊參數設置下載到 PLC，完成 PLC 通訊參數

添加 S7-200 系列 PLC 驅動構件 添加”通用串口父設備”和“西門子_S7200PPI”驅動構件，在彈出“是否使用默認參數”提示框，選擇“是”，按默認參數，最終添加完成驅動如下圖

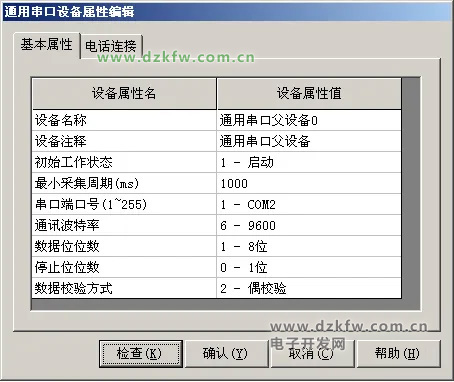

雙擊“設備組態 設備窗口”中添加好的“通用串口父設備 0”， 串口通訊參數設置。 S7200 PLC 的默認通訊參數為 波特率 9600、數據位 8 位、停止位 1 位，數據校驗為偶校 驗，與 mcgsTpc 通過 COM2 RS485 方式通訊。在此設置為默認參數即 ，設置完成后如下 圖所示


雙擊“設備組態 設備窗口”中添加好的“設備 0  西門子 S7200PPI”， 入“設備編輯窗口”，根據實際所連接設備設置“設備地址”“通訊等待時間”等參數。具體參數含義請參考第 2 章第 5 節，并參照驅動在線幫助說明 設置。在此我們設置設備地址為 2、通訊等待時間 為默認的 500ms。

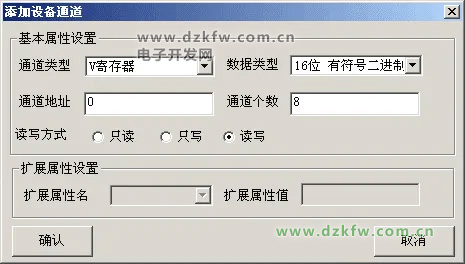

添加通道之前， 以在“設備編輯窗口”中點擊右上“刪除全部通道”按鈕，將驅動默認添 加的 8 個 I 區只讀通道先刪除。然后點擊“增加通道”按鈕，會彈出的“增加通道” 話框

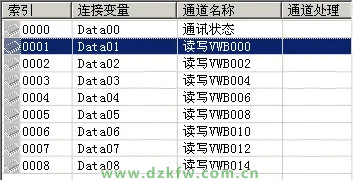

關聯變量， 通訊狀態和 8 個數據通道變量的關聯。添加通道 并完成變量關聯后的通道如下圖示

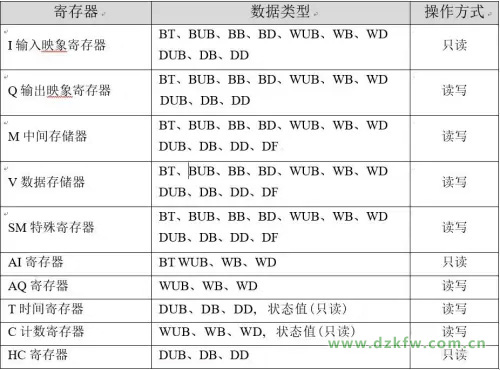

與 S7200 PLC 寄存器  應，S7200PPI 驅動構件 添加的通道類型如下


驅動通道添加并關聯變量后，就 以新建窗口， 工程組態畫面，并實現 應變量與 動畫、報警構件相關聯，以實現工程動畫報警等效果
