首先是運行模式選擇開關：RUN_P、RUN、STOP、MRES

RUN_P：可編程運行模式，在此模式下，CPU不僅可以執行用戶程序，在運行的同時，還可以通過編程設備，讀出，監控修改用戶程序

RUN:運行模式。在此模式下CPU里面的程序執行時只可以讀出和監控不能修改。

STOP:停機模式。此模式下程序不執行，但是可以通過編程設備讀出和修改程序。

MRES:存儲器復位模式。這個模式檔位是不能保持的，手動釋放后自動回到停機模式，可復位存儲器，使CPU的程序回到初始狀態。

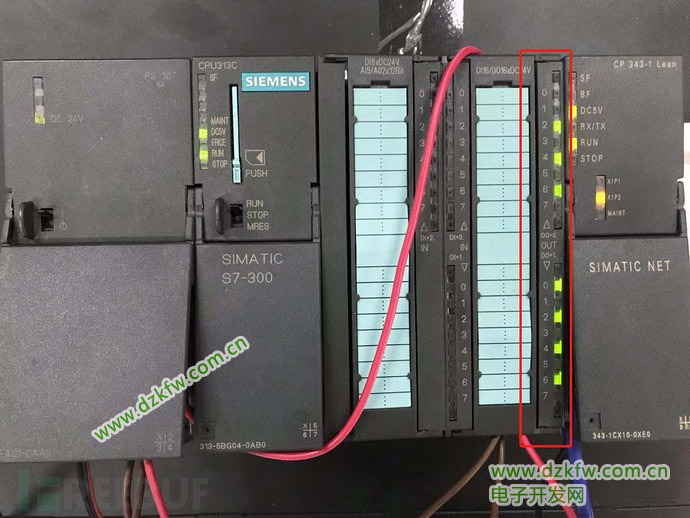

下面是對應狀態指示燈的意義：

SF:故障指示燈，為紅色時說明硬件和軟件有錯誤。

BATF:電池故障燈，當電池失效或者未裝時亮紅色。

DC5V：5V電源指示燈，當控制器和300總線的5V電源正常時亮綠燈

FRCE:黃燈，當程序中有被強制的點時亮起。

RUN：綠色指示燈，控制器處于運行狀態亮在“stratup”狀態以2hz頻率閃爍，在“hold”狀態以0.5頻率閃爍。

STOP：黃色指示燈，停止?fàn)顟B(tài)指示燈，在存儲器復位時LED以0.5Hz頻率閃爍；在存儲器置位時LED以2Hz頻率閃爍

BUS DF（BF）：（紅色）：總線出錯指示燈（只適用于帶有DP接口的CPU），出錯時亮。

SF DP：DP接口錯誤指示燈（只適用于帶有DP接口的CPU）。當DP接口故障時亮。

PLC指示燈是工程師調試過程中重要的信息，需要大家能夠識記，不管你使用那種PLC都需要了解其工作模式和狀態指示燈的含義。
