1.西門子S7-300plc硬件結構

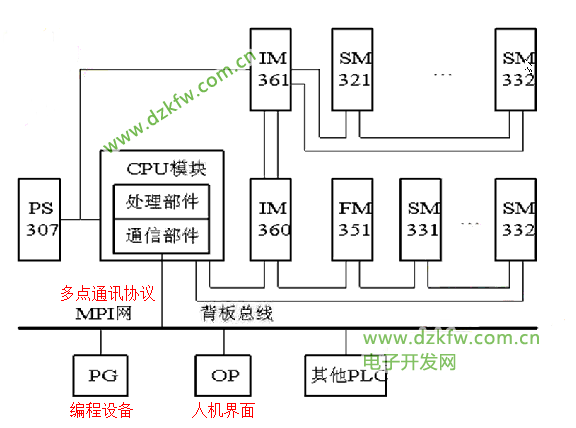

S7-300或者S7-400的PLC是模塊式的PLC，各種模塊式相互獨立的，分別安裝在機架上。硬件結構如圖：

DI：數字量輸入模塊，DO：數字量輸出模塊，AI：模擬量輸入模塊，AO：模擬量輸出模塊

2.西門子S7-CPU模塊

S7-CPU模塊可分為緊湊型、標準型、革新型、戶外型、故障安全型、特種型CPU。

CPU312C表示是緊湊型CPU；

CPU313C-2DP表示集成了PROFIBUS-DP協議的緊湊型CPU；

CPU314-2PtP表示集成了點到點協議的緊湊型CPU；

CPU313表示標準型CPU；

CPU312IFM表示戶外型CPU；

CPU317-2DP表示集成了PROFIBUS-DP協議的特種型CPU；

3.CPU的運行模式

1）RUN-P：可編程運行模塊，在此模式下，可以讓用戶調試運行程序。

2）RUN：運行模式，在此模式下，僅能運行程序，不能修改程序。

3）STOP：停機模式，在此模式下，CPU不執行用戶程序，但是裝有STEP7的計算機可以讀出或者修改用戶程序。

4）MRES：存儲器復位模式。當開關在此位置釋放時會自動返回到STOP位置，該位置不可保存。

4.S7-300PLC功能

1）高速的指令處理。

2）人機界面（HMI）。

3）診斷功能。

4）口令保護。

5.S7-300模塊（多機架圖）

MPI是多點接口(Multi Point Interface)的簡稱，是西門子公司開發的用于PLC之間通訊的保密的協議。MPI通訊是當通信速率要求不高、通信數據量不大時，可以采用的一種簡單經濟的通訊方式。MPI通信可使用PLC S7-200/300/400、操作面板TP/OP及上位機MPI/PROFIBUS通信卡，如CP5512/CP5611/CP5613等進行數據交換。MPI網絡的通信速率為19.2Kbps~12Mbps，最多可以連接32個節點，最大通訊距離為50m，但是可以通過中繼器來擴展長度。

6.S7-300數字量模塊地址的確定

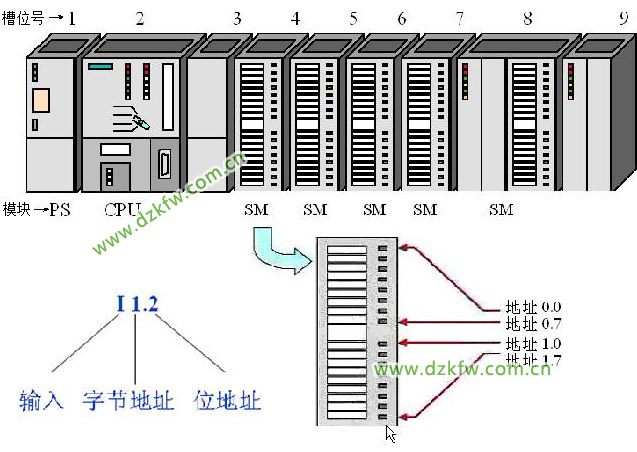

1）數字I/O模塊每個槽占4B（等于32個I/O點），如槽1的地址為0.0~3.7；數字量模塊中的輸入點和輸出點的地址由字節部分和位部分組成，如I0.0，可以參考下圖理解：

2）模擬I/O模塊每個槽占16B（等于8個模擬量通道），每個模擬量輸入通道、輸出通道的地址總是一個字地址，如槽1-模擬量1的地址為00~01，槽1-模擬量2的地址為：02~03，槽1-模擬量8的地址為：14~15。
