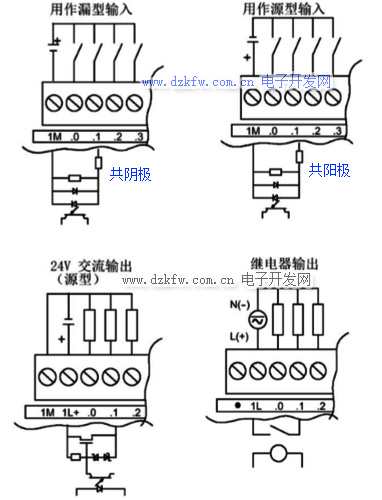

1、源型和漏型，一般針對晶體管型電路而言，可以直接理解為IO電路向外提供/流出電流（源或稱為source）或吸收/流入電流（漏或稱為sink）。對于DO來說，一般PNP型晶體管輸出為源型，輸出模塊內部已經接好電源，電流通過DO向外流出，不需要外接任何電源DO就可以直接驅動繼電器。西門子300/400系列或歐系PLC慣于使用這類輸出。日系、臺系和西門子200系列和大部分國產PLC一般采用漏型DO，即NPN型，需要外部接線上拉至24V電源，電流從外部繼電器等流向輸出模塊。

2、對于DI來講，道理是一樣的，即判斷電流是流出DI端子還是流入，來區分是源型還是漏型。一般來講，DI的公共COM端接24V，輸入0V有效，電流流向是從DI流出，此為源型。而COM接0V，24V有效，此時電流流入DI，此為漏型。

需要注意的是，一些日系的PLC（如三X），對DI輸入部分的理解，為“可以接入的輸出類型”。具體為：如果DI可以接入源型DO，此時該DI稱為“源型輸入”，反之稱為“漏型輸入”。

源型與漏型的DIDO，如果配對組合，可以直接接線使用。即DI（源）——DO（漏），或者DI（漏）——DO（源）。如果同性質的DI、DO互聯，一般需要增加上拉電阻等反極性措施。

西門子分源型(PNP)或漏型(NPN)。

1，漏型邏輯：當信號輸入端子流出電流時，信號變?yōu)镺N，為漏型邏輯。

2，源型邏輯：當信號輸入端子流入電流時，信號變?yōu)镺N，為源型邏輯。

以正電源為例：

當信號端子發出“ON”信號時，如果此時其電壓為低電平（0V），則為漏型邏輯；

當信號端子發出“ON”信號時，如果此時其電壓為高電平（PLC、變頻器等一般為24V），則為源型邏輯。

源型輸入就是高電平有效，意思是電流從輸入點流入，漏型輸入是低電平有效，意思是電流從輸入點流出。

三菱現在的FX3U是可以選擇源型和漏型的。

1、源型，電流是從端子流出來的，具PNP晶體管輸出特性；漏型，電流是從端子流進去的，具NPN晶體管輸出特性。

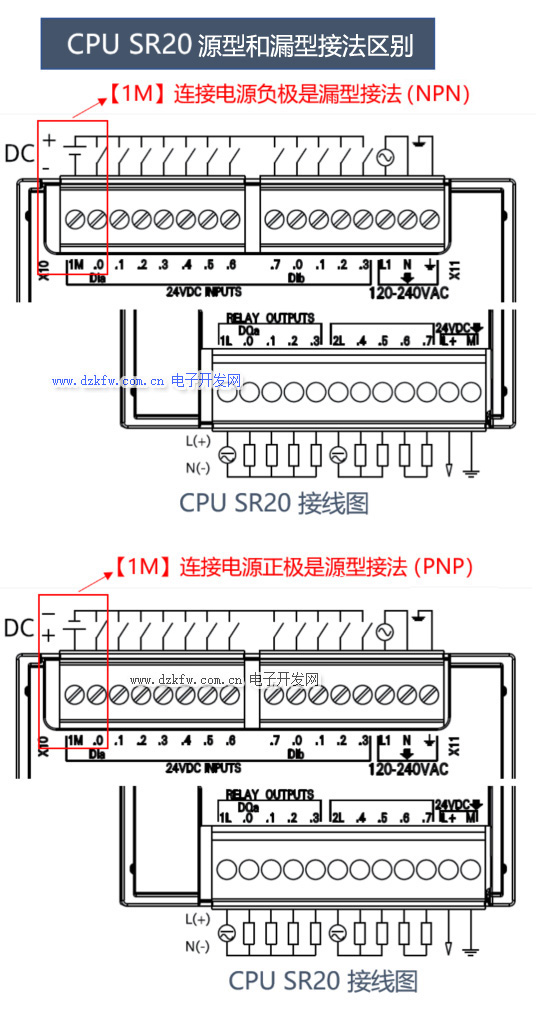

2、s7-200plc既可接漏型，也可接源型，而300plc一般是源型，歐美一般是源型，輸入一般用pnp的開關，高電平輸入。而日韓好用漏型，一般使用npn型的開關也就是低電平輸入。

3、源型輸出是指輸出的是直流正極，漏型輸出是指輸出的是直流負極。所以西門子PLC輸出，既有源型又有漏型輸出，但一般是源型。4、三菱PLC，輸入既有源型又有漏型，但多為漏型。漏型輸入對應接的接近開關是NPN型PLC。
