有關西門子plc各指示燈含義，西門子plc的狀態指示燈的含義，包括西門子S7-200CPU、西門子S7-300CPU、西門子S7-400CPU等，感興趣的朋友參考下。

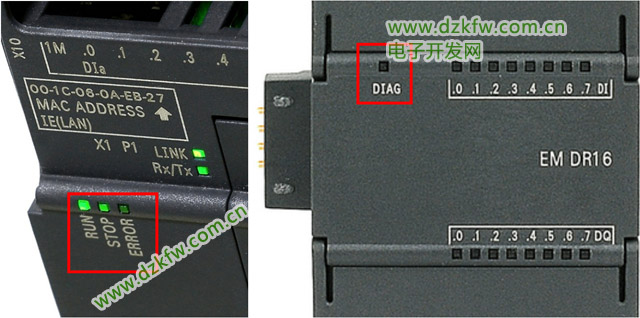

西門子plc狀態指示燈的含義

1、西門子S7-200CPU

SF 用作系統出錯/故障顯示，為紅色，例如內部錯誤，用戶程序錯誤(看門狗錯誤，間接尋址，非法的浮點數，地址范圍錯等）。

RUN 綠色，運行模式。STOP 黃色，停止模式。DP 分布式I/O，(僅對CPU215）。

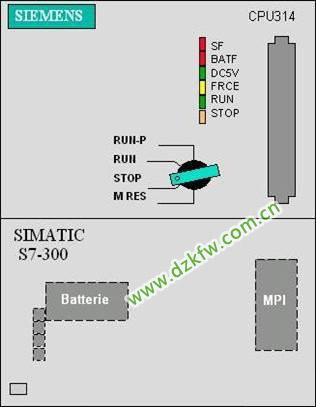

2、西門子S7-300CPU

SF指示燈 用作系統出錯/故障顯示，為紅色，CPU的硬件出現故障或軟件有錯，帶診斷功能模塊出錯時點亮。

BATF 為電池故障，紅色，電池電壓低或沒有電池時點亮。

DC5V +5V電源指示，綠色，CPU和S7300總線的5V電源正常時點亮。

FRCE 強制，黃色，至少有一個I/O被強制時點亮。

RUN 運行方式，綠色，CPU處于RUN狀態時點亮，重新啟動時以2Hz的頻率閃亮，保持HOLD狀態時以0.5Hz的頻率閃亮。

STOP 停止方式，黃色，CPU處于STOP、HOLD狀態時或重新啟動時常亮，請求存儲器復位時以0.5Hz的頻率閃亮，正在執行存儲器復位時以2Hz的頻率閃亮，由于存儲器卡插入需要存儲器復位時以0.5Hz的頻率閃亮。

BUSF 總線錯誤，紅色，PROFIBUS-DP接口硬件或軟件故障時點亮，集成有DP口的CPU才有此LED，(如CPU 315-2DP)，集成有2個DP口的CPU有兩個LED(BUS1F和BUS2F）。

3、西門子S7-400CPU

INTF 紅色，內部故障，例如用戶程序運行超時，用戶程序錯誤。

EXTF 紅色，外部故障，例如電源故障，I/O模板故障。

FRCE 黃色，至少有一個I/O被強制時點亮。

RUN 綠色，運行模式。

STOP 黃色，停止模式。

BUS1F 紅色，MPI/PROFIBUS-DP接口1的總線故障。

BUS2F 紅色，MPI/PROFIBUS-DP接口2的總線故障。

MSTR 黃色，CPU運行。

REDF 紅色，冗余錯誤。

RACK0 黃色，CPU在機架0中。

RACK1 黃色，CPU在機架1中。

IFM1F 紅色，接口子模塊1故障。

IFM2F 紅色，接口子模塊2故障。

附：

S7400電源模塊對供電頻率從48Hz-64Hz可以自動調整。

INTF 指示內部故障，如：5V/24V的短路或過載；保持開關放在“0”位置，不允許對外部供電，電池故障。

BAF 電池故障，如果背板總線上的電池電壓過低此LED就變亮例如沒有裝電池；

BATT1F/BATT2F 當電池極性接反時，或電池不存在，或電池放電過半時此LED點亮，BATT.INDIC開關用來選擇1個電池監視，2個電池監視或不監視電池。

DC5V/DC24V 當5V/24V DC輸出電壓在允許的范圍內時，此LED點亮，當短路或過載后恢復時該LED閃爍。
