【導讀】現如今PROFINET通訊的使用越來越廣泛了。那么，PROFINET是如何工作的？它和傳統的PROFIBUS相比有何優勢？通過下面的視頻一起來了解下。

一、PROFINET詳解，PROFINET工作原理和優勢是什么

工業以太網通常是指應用于工業控制領域的以太網技術，在技術上與普通以太網技術相兼容，但對具體產品和應用都有更高要求。簡單的說，以太網是一種局域網規范，工業以太網是應用于工業控制領域的以太網技術，PROFINET 是一種在工業以太網上運行的實時技術規范。

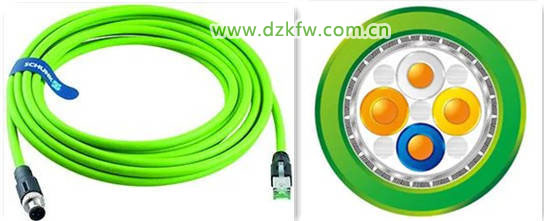

Profinet是通過西門子控制系統被廣泛使用的工業通信協議，是一種較新的，基于以太網的工業通訊協議，Profinet使用的物理接口是一個標準的RJ-45以太網插口。Profinet電纜如下圖，通過它的綠色外皮很好辨認。

雖然在某些情況下，可以使用標準的以太網電纜來連接兩個Profinet設備，但在惡劣的工業環境中盡量使用官方的Profinet電纜，因為它的屏蔽做得很好。

Profinet以每秒100兆比特的速度運行，電纜長度可達100米。由于其高速運行和小于1毫秒的響應時間，Profinet是高速應用的理想選擇。由于Profinet使用與以太網相同的物理連接標準，因此可以使用標準以太網交換機來進行網絡擴展。

Profinet設備有三種不同類型的地址：

1) IP地址

2) MAC地址

3) 設備名稱

所有的以太網設備都使用IP地址和MAC地址，但設備名稱對Profinet設備來說是唯一的。我們在配置Profinet網絡時，主要關注設備名稱和IP地址。

由于Profinet具有更快的傳輸速度和更高的靈活性，它正在成為工業應用的首選通信協議。

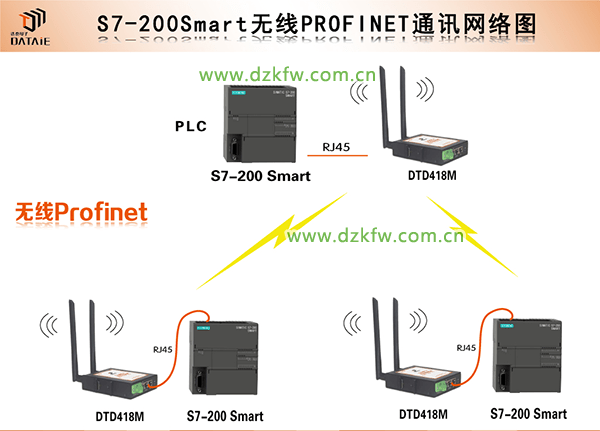

比如，兩臺S7-200Smart PLC就可借助歐美系PLC無線通訊終端DTD418M實現無線Profinet通信。操作很簡單，用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入S7-200SMART的RJ45接口，即可實現無線Profinet通信。

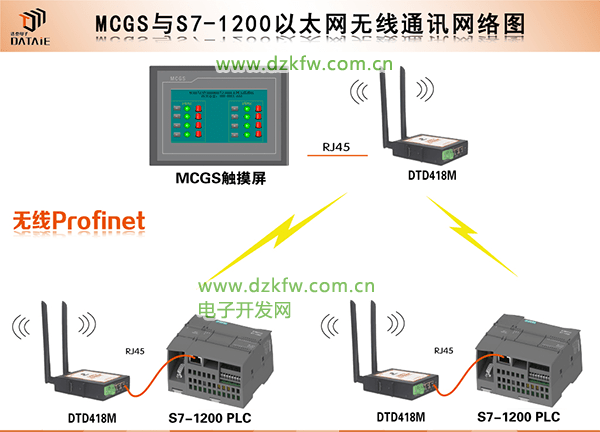

再比如，MCGS觸摸屏與2臺西門子S7-1200也可借助歐美系PLC無線通訊終端DTD418M建立無線Profinet通信。無需更改網絡參數和原有程序，用一根通訊線，一端接入DTD418M的RJ45接口，另一端接入MCGS觸摸屏的RJ45接口，即可直接替換觸摸屏與PLC之間有線以太網通訊，且穩定方便的實現Profinet協議下無線以太網通訊。

PROFINET是一種新的以太網通訊系統，是由西門子公司和PROFIbus用戶協會開發；PROFINET=PROFIbus+EtherNET，把PROFIbus的主從結構移植到以太網上， 是基于工業以太網技術的自動化總線標準；PROFINET是一種支持分布式自動化的高級通訊系統；PROFINET為自動化通信領域提供 了一個完整的網絡解決方案；PROFINET(實時以太網)基于工業以太網，具有很好的實時性，可以直接連接現場設備；PROFINET同樣是西門子SIMATIC NET中的一個協議，具體說是眾多協議的集合，其中包括PROFINET IO RT、 CBA RT和IO IRT等等的實時協議，囊括了諸如實時以太網、運動控制、分布式自動化、 故障安全以及網絡安全等當前自動化領域的內容。

二、以太網、工業以太網及PROFINET的區別

Q: 以太網、工業以太網及Profinet有什么區別？

A: 以太網(Ethernet)通常指的是由Xerox公司創建并由Xerox、Intel和DEC公司聯合開發的基帶局域網規范，是當前應用最普遍的局域網技術。它不是一種具體的網絡，是一種技術規范。該標準主要定義了在局域網（LAN）中采用的電纜類型和信號處理方法等內容。

工業以太網通常是指應用于工業控制領域的以太網技術，在技術上與普通以太網技術相兼容，但對具體產品和應用都有不同要求。由于產品要在工業現場使用，對產品的材料、強度、適用性、可互操作性、可靠性、抗干擾性等有較高要求；而且工業以太網是面向工業生產控制的，對數據的實時性、確定性、可靠性等有極高的要求。

Profinet 由PROFIBUS國際組織（PROFIBUS International，PI）推出，是基于工業以太網技術的自動化總線標準。PROFINET為自動化通信領域提供了一個完整的網絡解決方案，囊括了諸如實時以太網、運動控制、分布式自動化、故障安全以及網絡安全等當前自動化領域的內容。

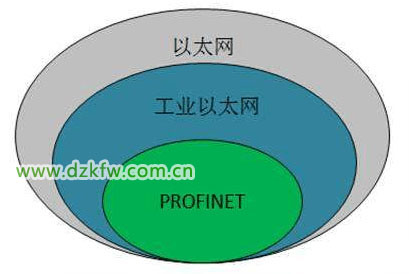

簡單的說，以太網是一種局域網規范，工業以太網是應用于工業控制領域的以太網技術，Profinet是一種在工業以太網上運行的實時技術規范。
