西門子S7-200Smart PLC Modbus RTU串口通訊梯形圖實例

  手頭上正好有西門子200smart plc及數碼管，趁目前稍有空閑時間，一直想著做做它們之間的串口通訊測試。
  通過數碼管顯示溫度轉速電壓數字等參數（觸摸屏成本太高）

電氣設備：200Smart+LED數碼管
主機：西門子200smart

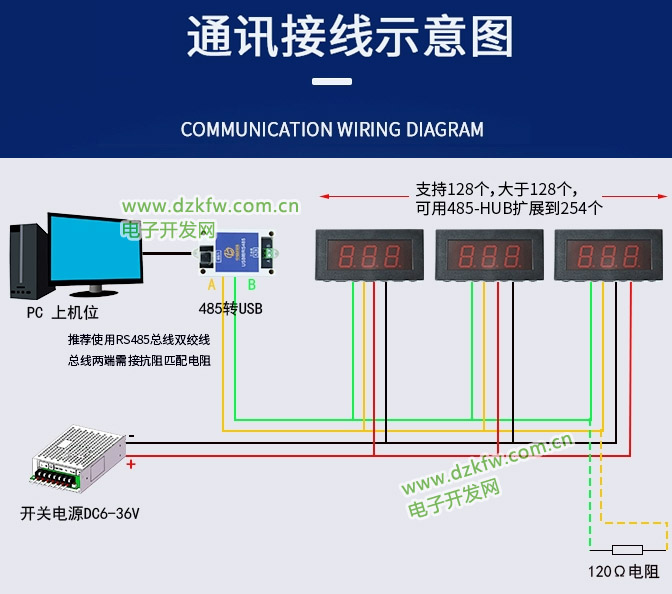

從機：LED數碼管顯示屏（RS485串口表LED數碼管顯示屏可調模塊PLC通訊MODBUS-RTU協議3位）

本實例使用了S7-200 SMART的PORT0口


測試功能：
  通過I0.0觸發顯示西門子200Smart 的VD100內的數據內容（VD100+1）

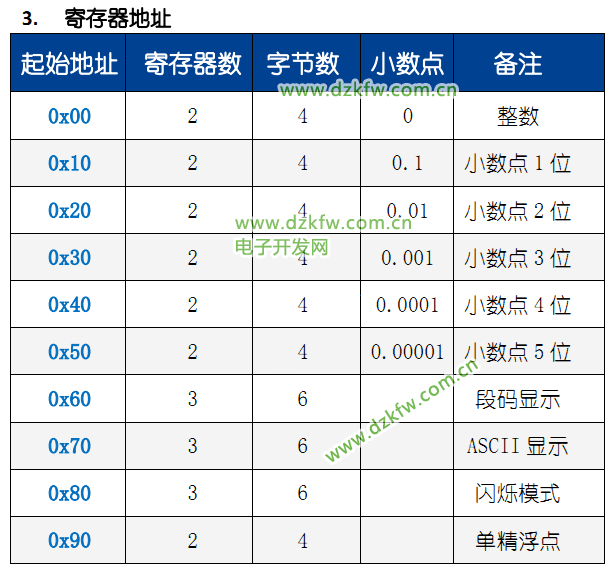

設備數碼管寄存器地址（0x00）對應PLC地址40001
設備數碼管寄存器地址（0x10）對應PLC地址40017
設備數碼管寄存器地址（0x20）對應PLC地址40033

  西門子200smart編程思路：

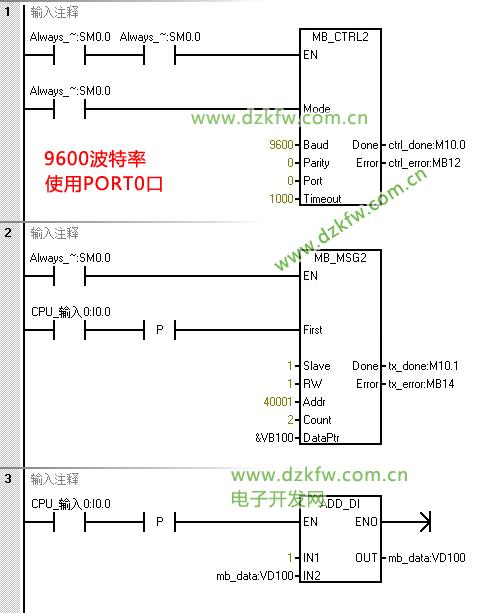

  1.設置好串口參數，通過485將PLC串口數據傳送至串口調試軟件（顯示PLC數據）
  2.熟悉LED數碼管顯示屏設備寄存器地址功能（用串口軟件下發數據到數碼管）
  3.修改PLC下發指令寄存器地址+字節長度
  4.如果顯示不正常或不顯示，可用調試軟件確認數據波特率是否正常（或找廠家確認數據協議）

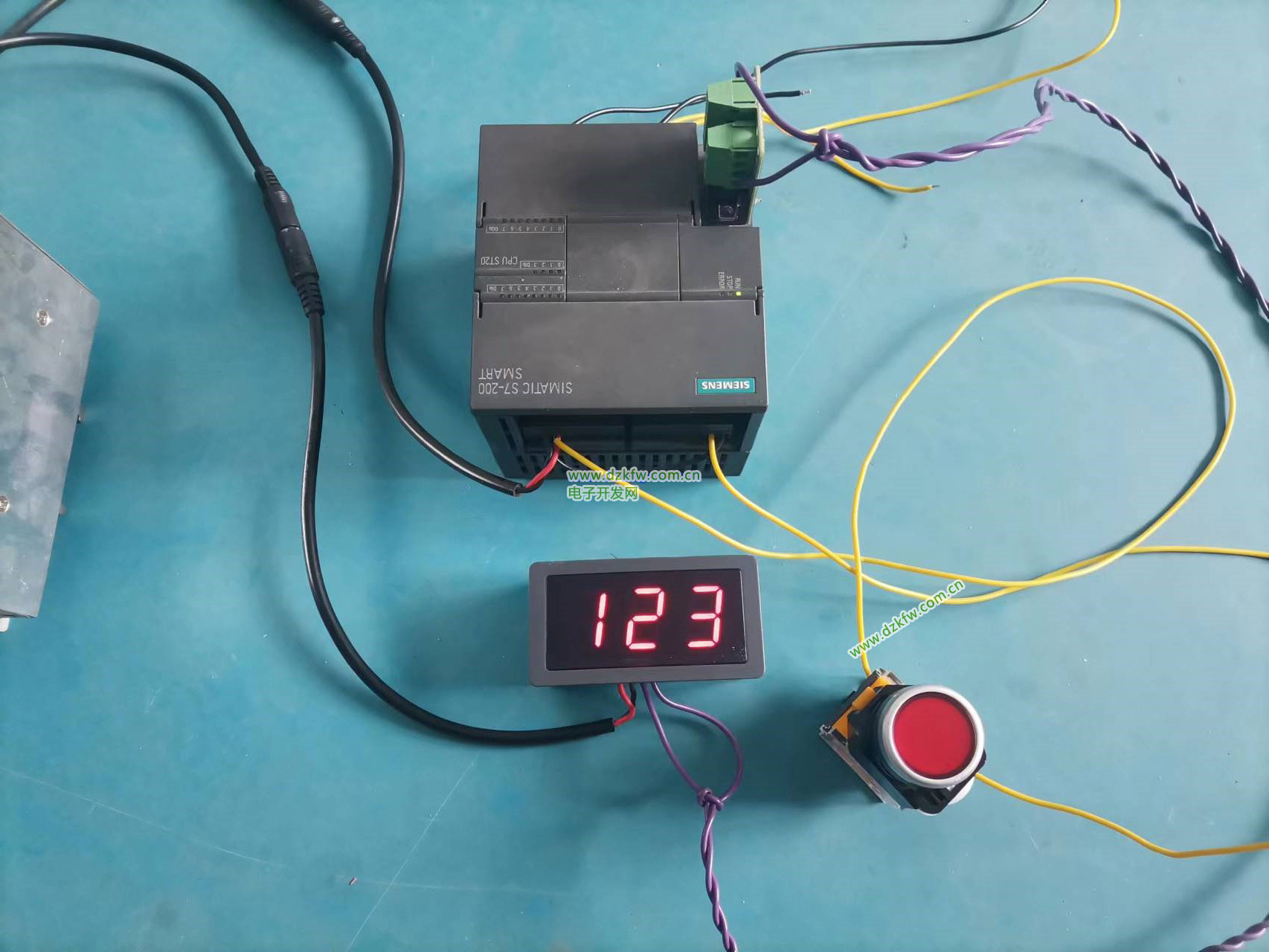

實物圖如下：
