對于剛接觸PLC或電氣相關工作的小伙伴來說，有時對一些接線圖沒辦法看懂，今天我們針對SMART系列的PLC接線做一個說明！

CPU本體集成PROFINET接口：程序上傳、下載、通訊；

通訊狀態指示燈：通訊硬件連接正常時，LINK燈常亮，Rx/Tx閃爍；

CPU運行狀態指示燈：RUN，運行模式；STOP，停止模式；ERROR，報警錯誤；

RS-458接口：本體集成RS485接口，可實現RS485通訊；

信號板：對于少量I/O點的信號擴展，同時不占用空間；

輸入接線端子：輸入部分接線，端子可拆卸；

輸入狀態指示燈：當有輸入信號時，對應的指示燈會點亮；

輸出狀態指示燈：當有輸出信號時，對應的指示燈會點亮；

輸出接線端子：輸出部分接線，端子可拆卸；

通用Micro SD 卡槽：支持程序下載和固件版本更新

擴展模塊接口：插針式連接，可擴展模塊

S7-200 SMART CPU型號介紹

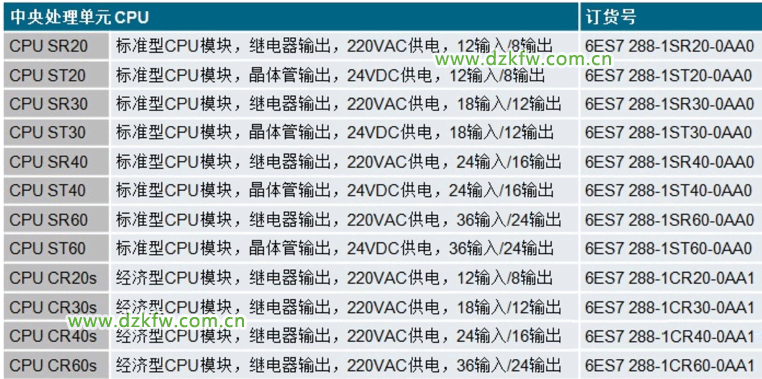

CPU 型號分析：

S：標準型CPU，可擴展模塊和信號板，最多6個擴展模塊和1個信號板

C：經濟型CPU，不可擴展模塊和信號板

T：晶體管輸出：24VDC供電，電子電路，響應速度快，最快可達100KHz，帶負載能力弱

R：繼電器輸出：220VAC供電，機械結構，有機械壽命，響應速度慢，帶負載能力強

20/30/40/60：CPU本體輸入輸出點總和，輸入輸出比例按3:2分配

S7-200 SMART 信號板介紹

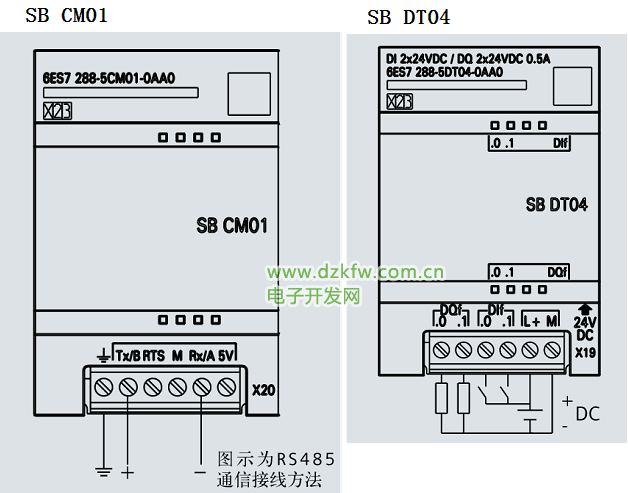

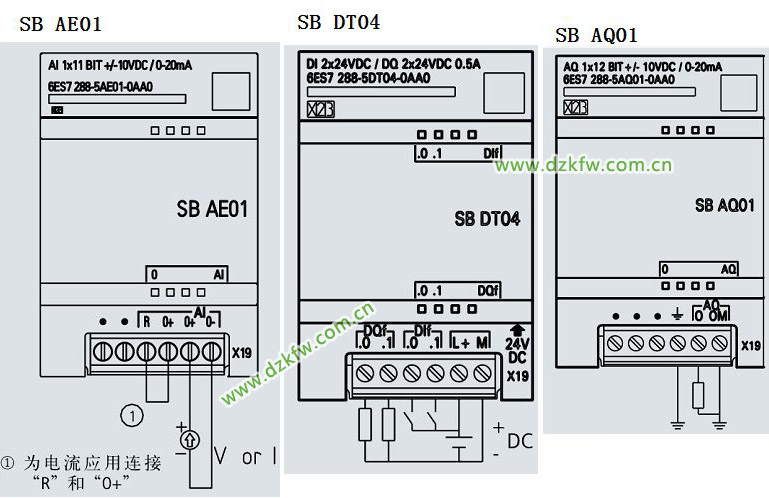

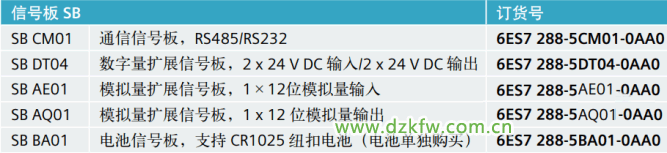

標準型的CPU可擴展一個信號板模塊，對于少量數字量或者少量模擬量采集可使用信號板擴展，信號板還可以擴展一個通信模塊，用于RS485或者RS232通訊，還可添加一個電池信號板，可用于PLC 時鐘保持

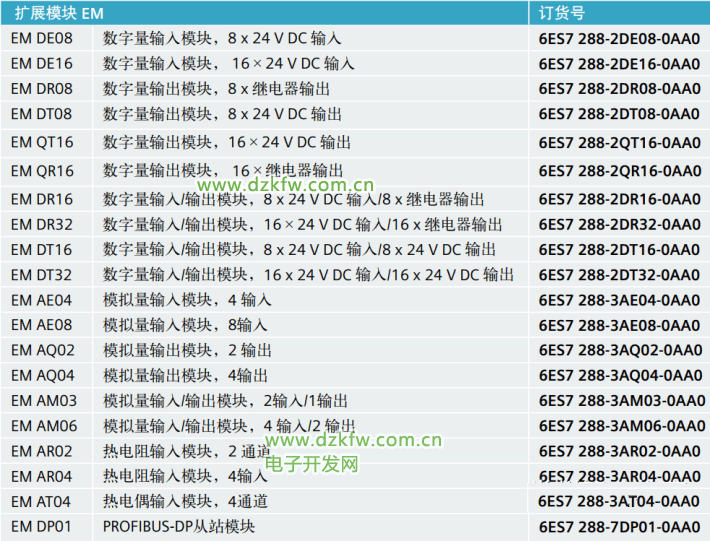

S7-200 SMART 擴展模塊介紹

標準型的CPU最多可擴展6個擴展模塊，可擴展數字量、模擬量以及熱電阻/熱電偶模塊，用戶可根據自己需求購買對應模塊。

     一、電源接線

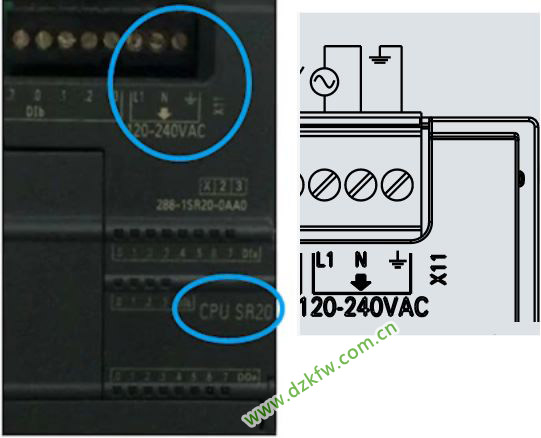

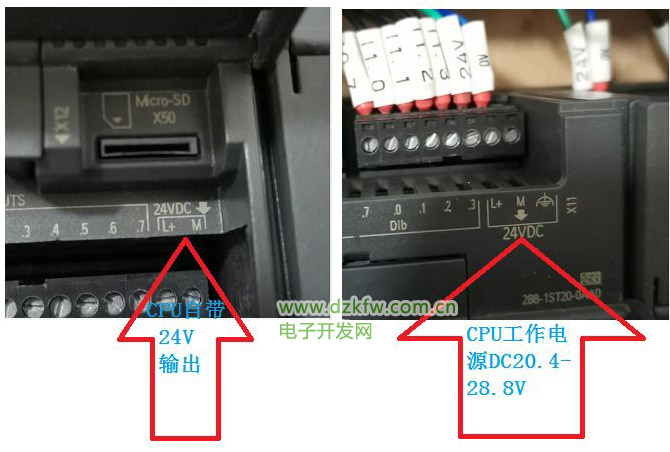

     電源接線針對不同型號的PLC電壓等級也是不同的，主要看具體型號及PLC外殼的電源標識；如下圖是ST20的PLC，自帶24V輸出和工作電源不能搞混淆

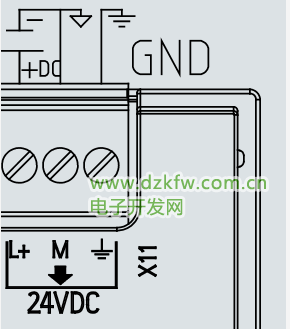

      如上圖所示 L+與DC24V正極接一起，M端和DC24V負極接一起，這樣CPU的供電就完成了。

      那對于繼電器型的PLC來說，供電電源和晶體管型的就不一樣了，繼電器型的PLC供電電源是AC85-264V及47-63HZ的交流電

      對于電源接線來說，也是比較簡單的，但不能交流接直流；直流接交流

二、輸入接線

     輸入接線分為有源信號輸入和無源信號的輸入；

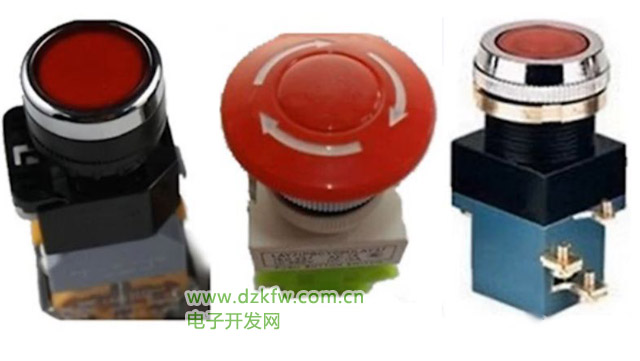

     無源輸入：表示只需要工作電源，不需要控制電源（如按鈕，行程開關等）如下圖所示為無源輸入種類

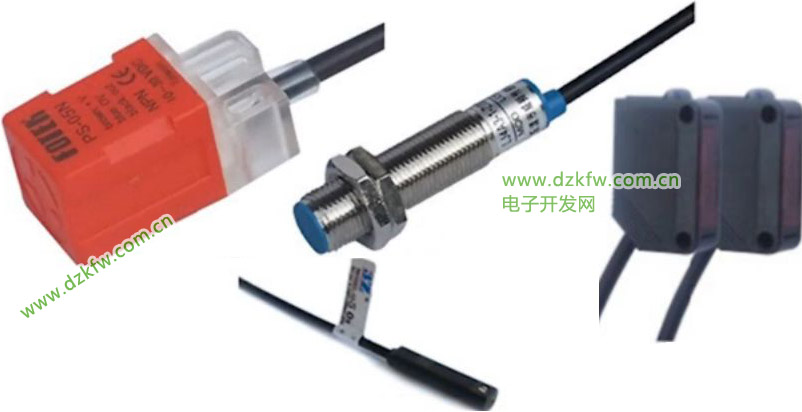

      有源信號的輸入：除了控制電源以外還需要單獨提供工作電源（如接近開關、光電開關等）如下圖所示為有源信號的種類

      S7-200SMART的輸入接線分為源型和漏型兩種；1M為公共端，即可以接正極也可以接負極，所以有了源型和漏型之說。

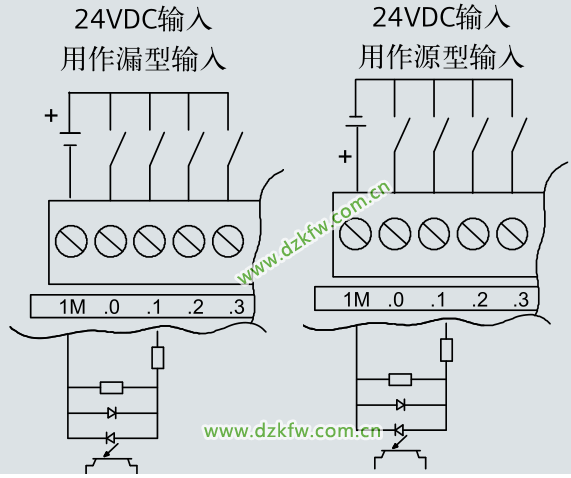

      在S7-200SMART系列PLC中，當1M 接電源正極時，信號從公共端1M流入則是源型接法（也稱為共陽極接法）當1M 接電源負極時，信號從公共端1M流出則是漏型接法（也稱為共陰極接法） 如下圖所示

      接近開關等有源信號的種類按輸出類型分為PNP和NPN兩種，對于PLC來說，選擇PNP和NPN型的傳感器在接入到PLC時的接線方式是不一樣的，這一塊對于學習PLC的電氣人員來說是必須要掌握的一點。

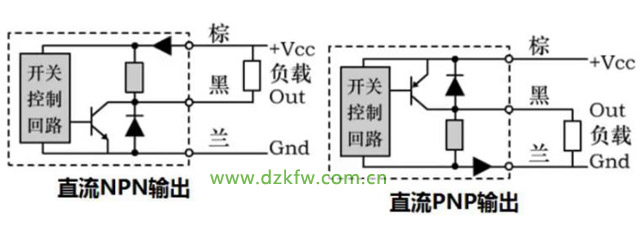

      常用的接PNP或NPN型傳感器為三線制的居多（如下圖所示）棕色和藍色分別表示24V的正負極，黑色表示信號的輸出；從圖中可看出，NPN型在導通時，黑色和藍色類似于連接在一起，輸出黑色線接PLC輸入點時為0V，所以信號輸出為低電平，也稱之為源型輸入（共陽極輸入） 而對于PNP型來說導通時，黑色和棕色類似于連接在一起，輸出黑色線接PLC輸入點時為24V，所以信號輸出為高電平，也稱之為漏型輸入（共陰極）

三、輸出接線

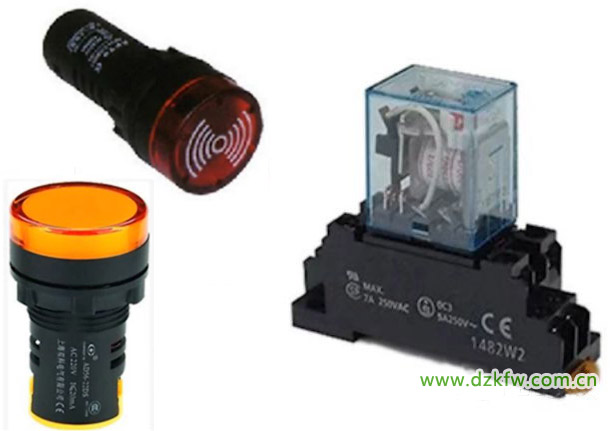

如上圖所示為輸出接線的元器件種類

     輸出分為兩種，分別是繼電器輸出型和晶體管輸出型。

     繼電器型的輸出特點：

1、CPU供電電源需要使用AC220V供電。2、不同的公共點可接不同的交直流負載，并且電壓等級可以不同。3、負載能力強，每個輸出點可達2安培；同時抗干擾能力強。 4、但是響應速度慢，不適合高頻率動作的負載。     晶體管型的輸出特點：1、CPU供電電源只需要使用DC24V供電。2、只能支持DC24V的負載。3、每個輸出點的負載能力為0.5安培。4、響應速度快，適合高頻率動作的負載。5、能實現高速脈沖輸出，控制伺服或步進電機實現精準定位控制。

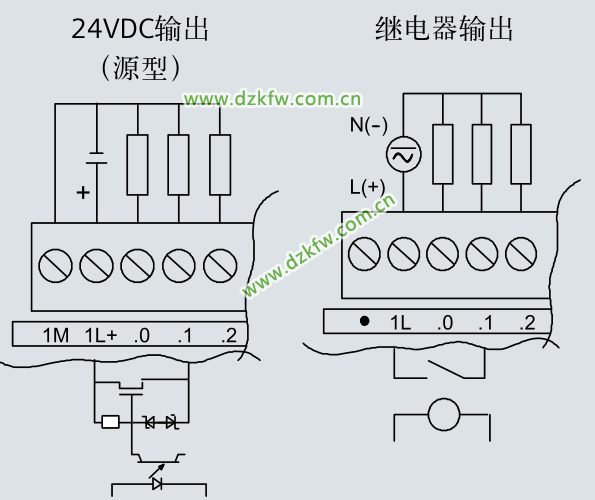

 如上圖所示繼電器輸出是一組共用一個干節點，可接交流也可接直流，但是同一組只能接同一個類型的電壓等級；對于直流電流來說，公共端可接正也可接負。而對于晶體管型的輸出只能接源型，不能接漏型，即輸出為24V；所以它類似于PNP型傳感器，1L+和1M相當于傳感器的棕色和藍色線，而輸出Q點相當于傳感器的黑色輸出線；為此1L+和1M連接24V正負極。

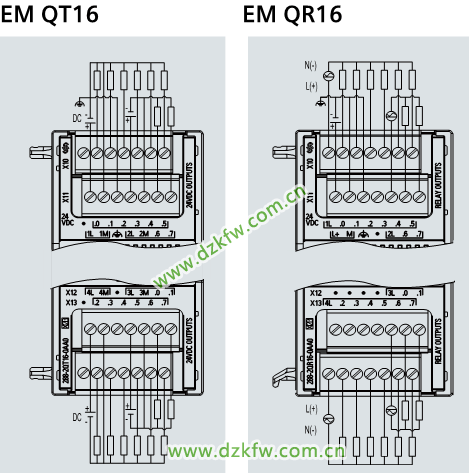

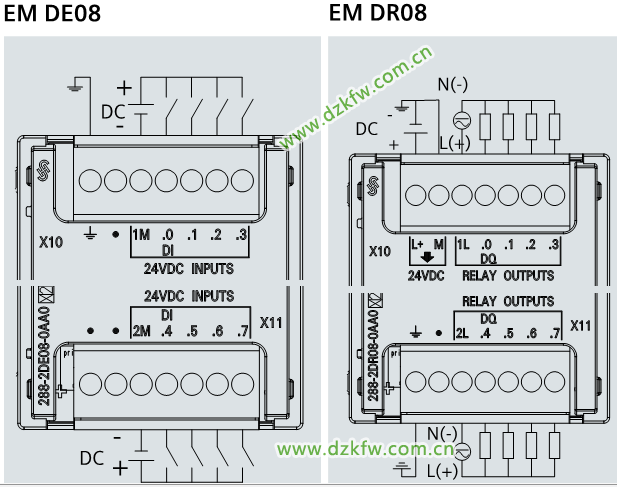

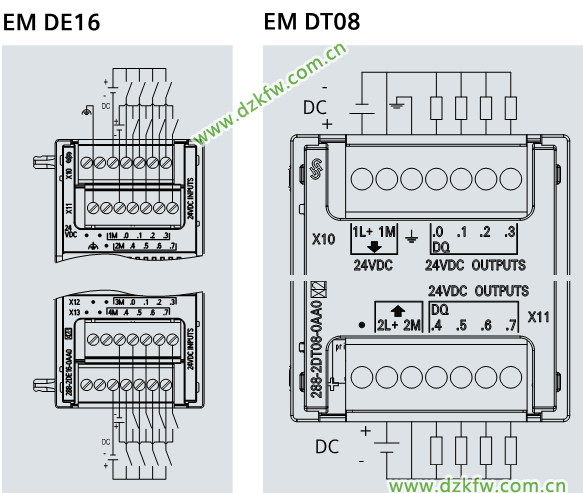

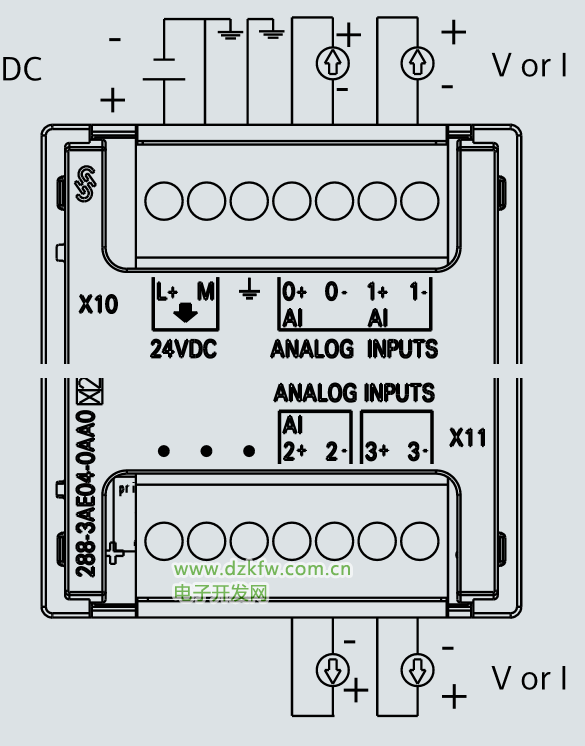

四、數字量擴展模塊接線

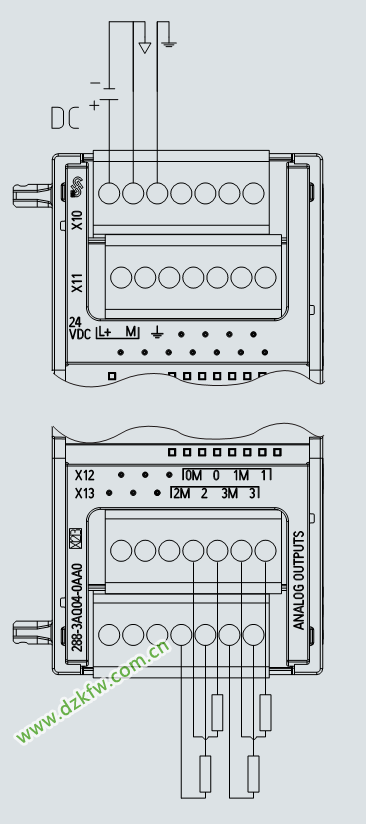

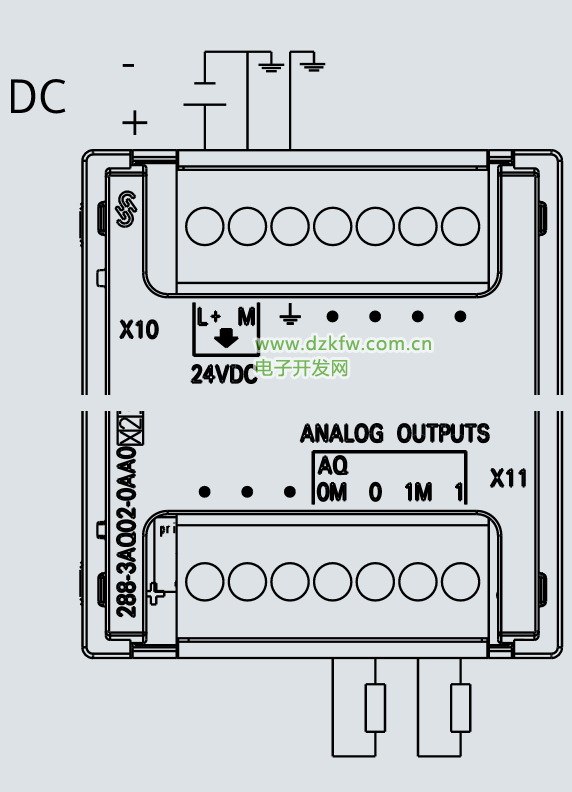

EM AQ02

EM AQ04

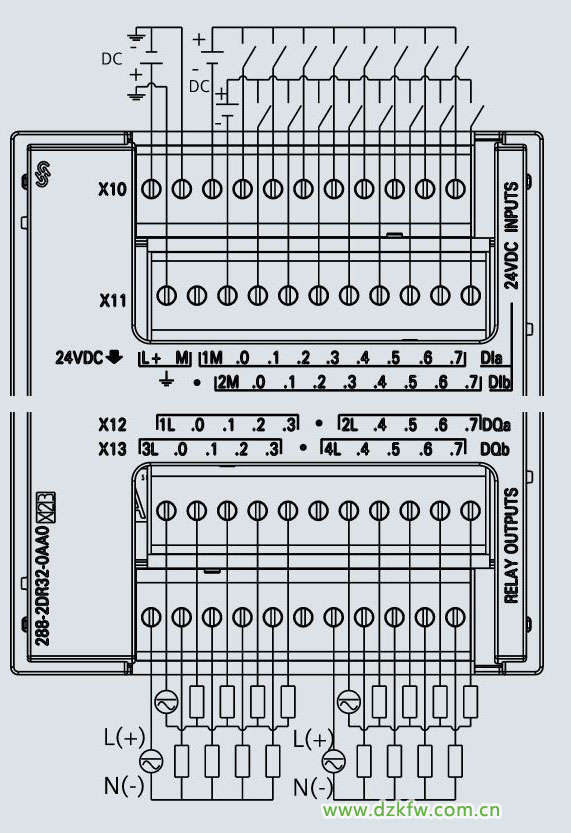

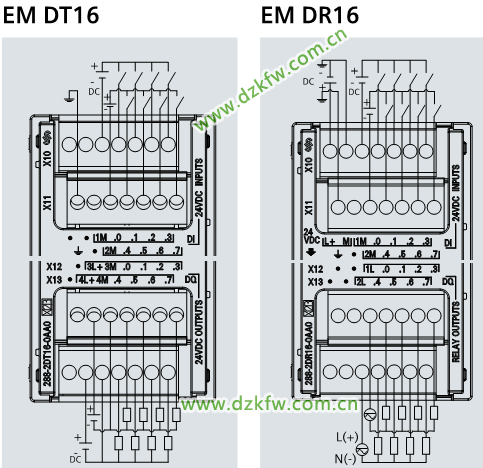

EM DR32

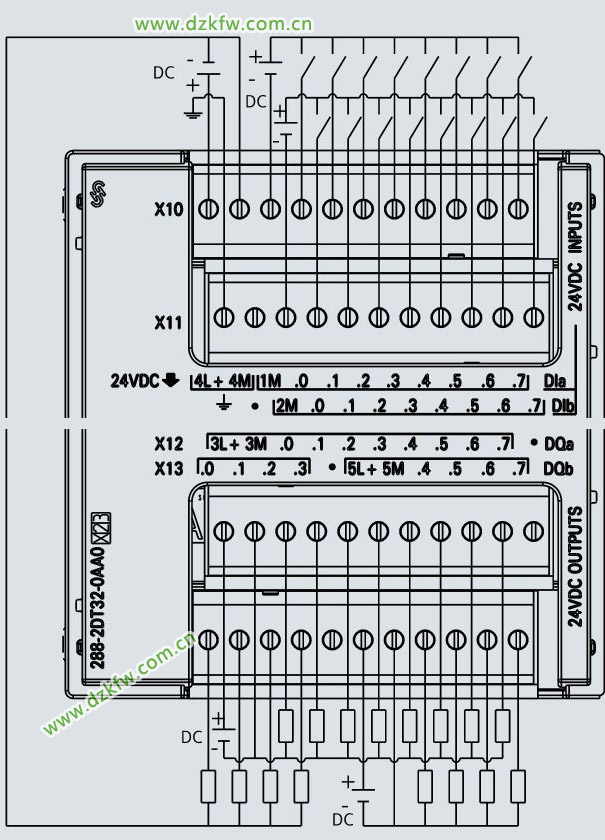

EM DT32

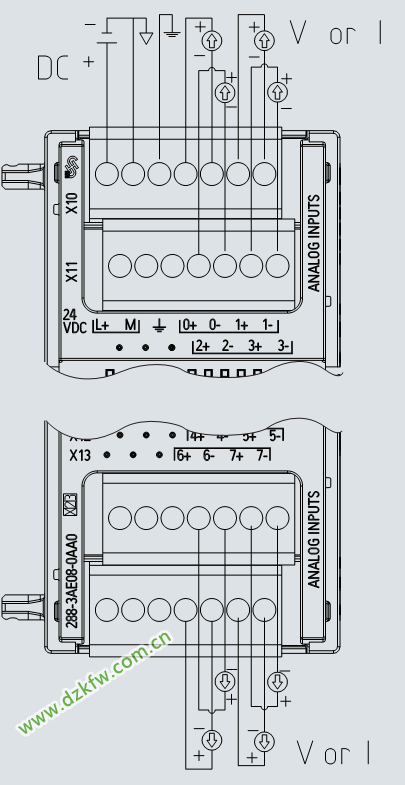

EM AE08

EM AE04
