組態模擬量輸出

西門子PLC組態模擬量輸出 單擊“系統塊”(System Block)對話框的“模擬量輸出”(Analog Outputs) 節點為在頂部選擇的模擬量輸出模塊組態選項。 STEP 7-MicroWIN SMART

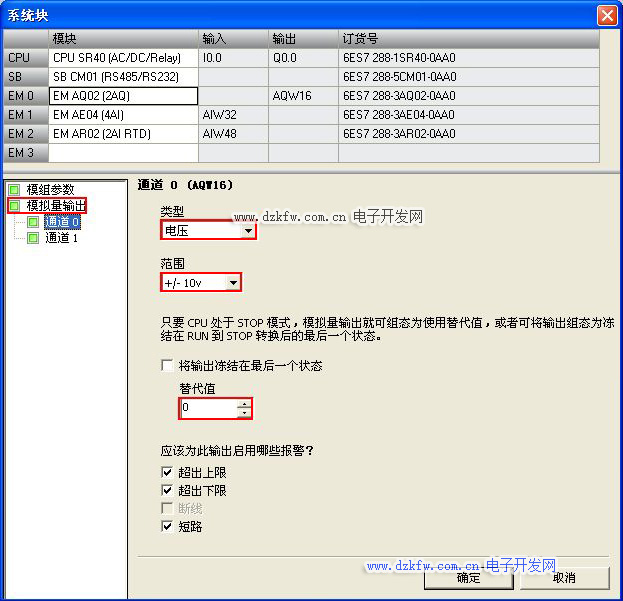

圖1.模擬量輸出設置窗口

對于每條模擬量輸出通道，都將類型組態為電壓或電流。

范圍

組態通道的電壓范圍或電流范圍。 可選擇以下取值范圍之一：
● +/- 10v
● 0 - 20mA

STOP 模式下的輸出行為

當 CPU 處于 STOP 模式時，可將模擬量輸出點設置為特定值，或者保持在切換到 STOP模式之前存在的輸出狀態。
STOP 模式下，有兩種方法可用于設置模擬量輸出行為：
● “將輸出凍結在最后狀態”(Freeze outputs in last state)： 單擊此復選框，就可在 PLC 進行 RUN 到 STOP 轉換時將所有模擬量輸出凍結在其最后值。
● “替換值”(Substitute value) ： 如果“將輸出凍結在最后狀態”(Freeze outputs in last state) 復選框未選中，只要 CPU 處于 STOP 模式就可輸入應用于輸出的值（-32512 到 32511 ）。 默認替換值為 0 。

報警組態

可為所選模塊的所選通道選擇是啟用還是禁用以下報警：
● 超出上限
● 超出下限
● “斷路”(Wire break) （僅限電流通道）
● “短路”(Short circuit) （僅限電壓通道）
● 用戶電源（在系統塊“模塊參數”(Module Parameters) 節點組態，參見下圖。）

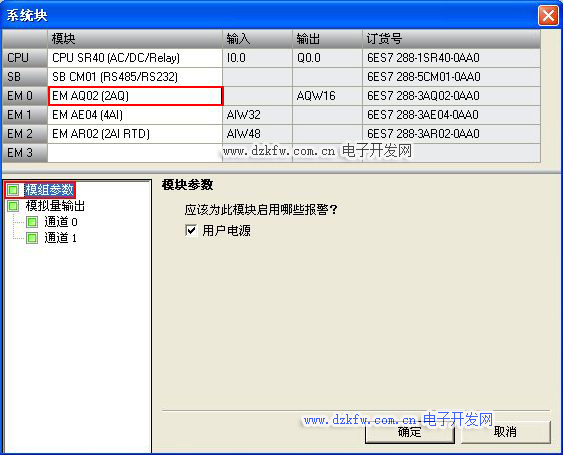

圖2.報警設置窗口
