用戶自定義指令庫

用戶可以把自己編制程序集成到編程軟件STEP7 Micro/WIN中。這樣可以在編程時調用實現相同功能的庫指令，而不必同時打開幾個項目文件拷貝。指令庫也可以方便地在多個編程計算機之間傳遞。

圖1. 自定義庫和西門子標準庫以圖標的顏色區分

定義庫指令

一個已存在的程序項目只有子程序、中斷程序可以被創建為指令庫。中斷程序只能隨定義它的主程序、子程序集成到庫中。

例如一個項目的的程序結構如下：

圖1. 庫指令的源項目程序

現欲將子程序My_SUB_a和My_SUB_b間為庫指令，其中在My_SUB_b中定義了中斷程序My_INT（將某中斷事件號與中斷服務程序My_INT連接起來——使用ATTACH指令）。

操作步驟：

第一步：在STEP7 Micro/WIN的File（文件）菜單中，選擇Creat Library...（建立庫）命令；或者用鼠標右鍵單擊指令樹的Libraries（指令庫）分支，選擇Creat Library...

圖2. 在Libraries分支上單擊鼠標右鍵

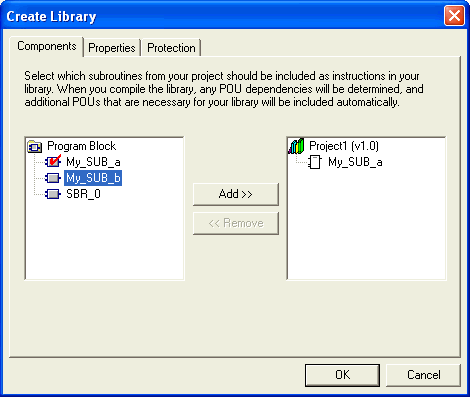

第二步：在Creat Library對話框中選擇哪些子程序要集成為指令庫

圖3. 使用Add（添加）、Remove（刪除）按鈕選擇要建立成為庫指令的子程序

 如果定義中斷的子程序被制作成庫指令，則中斷程序也自動集成進去，不必專門指定。

 注意：建議您為將建立為庫的子程序、中斷程序命名時不要采用 Micro/WIN 缺省的、或常見的庫指令子程序名，如 SBR_x 等，以免將來調用時發生沖突。

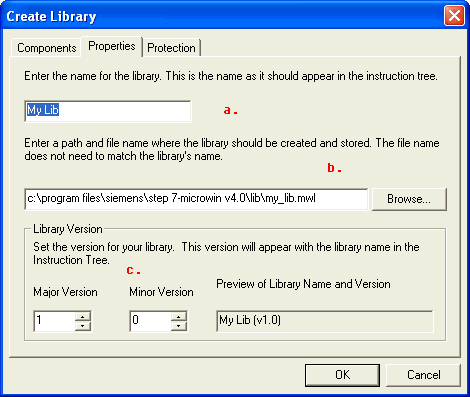

第三步：在Properties（屬性）標簽中設置

圖4. 設置指令庫屬性

其中：

1. 指定指令庫名稱
2. 指定要生成的庫文件的目錄路徑
3. 指定版本信息

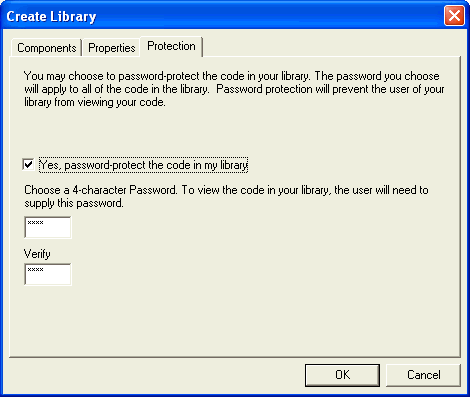

第四步：在Protection（保護）標簽中設置密碼

圖5. 設置密碼

密碼設置是可選項。密碼須輸入兩次以驗證。保護后不知道密碼的人不能查看庫指令的程序

第五步：按OK按鈕確定，輸出指令庫文件

圖6. Micro/WIN的消息輸出窗口顯示指令庫文件的詳細信息

指令庫文件擴展名為.mwl，缺省情況下存在Micro/WIN安裝目錄下的lib文件夾中。庫文件可以作為單獨的文件拷貝、移動。

添加指令庫

 注意：添加自定義指令庫，需要關閉編輯庫指令的項目，新建立一個項目。如果要添加其他來源的庫指令自然不需要如此。

第一步：在Micro/WIN的File（文件）菜單中選擇Add/Remove Libraries...（添加/刪除指令庫）命令 ；或者在指令樹的Libraries（指令庫）分支上單擊鼠標右鍵，選擇Add/Remove Libraries...

圖7. 選擇添加/刪除指令庫命令

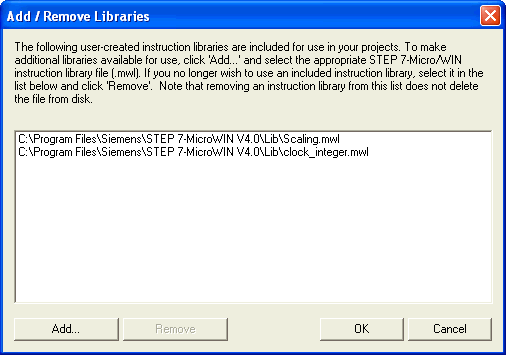

添加/刪除對話框中將顯示已經在本機的Micro/WIN中集成的用戶自定義指令庫。

圖8. 已安裝的庫指令

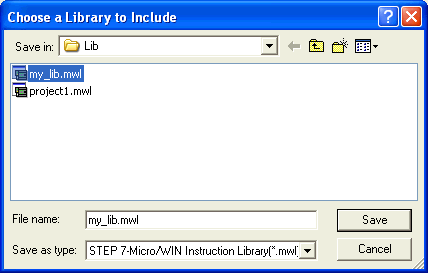

第二步：按Add（添加）按鈕，選擇新定義的庫文件路徑。用戶自定義庫將自動添加到Micro/WIN指令樹的Libraries分支下。

圖9. 選擇庫文件

 缺省情況下，Micro/WIN到圖8中的路徑下尋找庫指令文件。用戶也可以指定其他路徑。但要注意庫文件應當保持在非移動的介質上，如果指定了一個可移動硬盤，則硬盤不在時會發生找不到庫的錯誤。建議用戶使用缺省設置。



刪除庫指令

第一步：選擇添加/刪除指令庫命令

圖10. 選擇命令

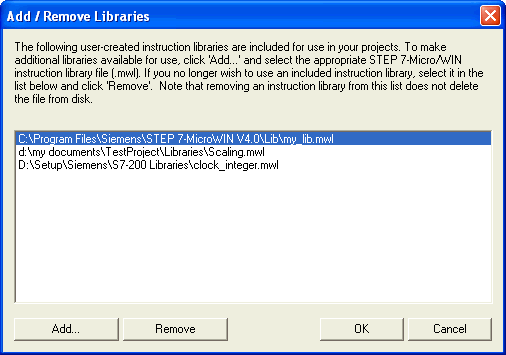

第二步：選中須卸載的庫所對應的庫文件，按Remove（刪除）按鈕

圖11. 選中要刪除的庫指令文件

調用用戶定義指令庫

指令庫的使用方法與子程序基本一樣。

常問問題

 如何編制一個用戶自定義庫，使之像西門子的庫一樣在調用時可以靈活分配庫指令內存（V存儲區）？

在編程時，凡用到V存儲區地址處都使用“符號尋址”，為每個變量指定一個符號。然后按照上述方法生成自定義庫。注意此時使用V存儲區的絕對尋址，或者定義符號表有誤，則不能正常生成庫指令。
