西門子PLC該如何實現呢？這個問題有沒有想過？如若沒有想過，沒有關系，本文章就帶你細細想一想、做一做。這個搶答器的題目很經典，其實就是自鎖和互鎖的應用首先是選手搶答，對于選手來說，他按下按鍵，就應該亮起他的燈當他松手的時候，燈應該保持亮著那么就是一個按鍵自鎖。

一、控制要求

1、有3組選手：1號選手小明、2號選手小芳、3號選手小紅

2、主持人按下?lián)尨鹌鞔_認，才可以搶答，否則會產生警鈴大作。

3、搶答時間為10s，時間到搶答無效，此時再搶答直接警鈴大作。

4、如先搶答到，后搶答無效。（先入為主）

5、警鈴大作時間為10s，時間到停止響鈴。

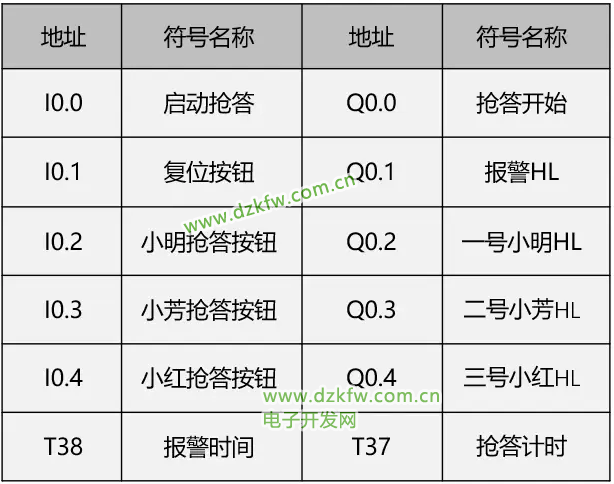

二、PLC外部I/O地址分布表（外部實際按鈕控制）

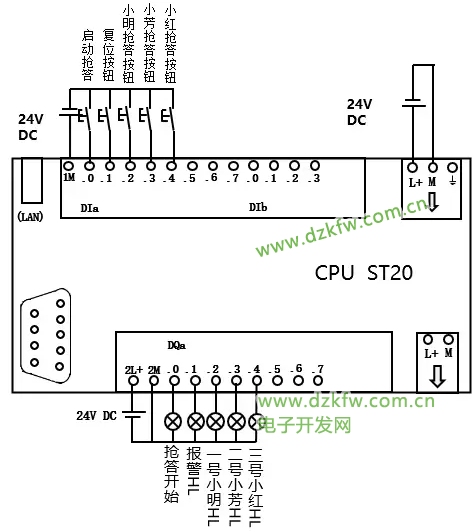

三、西門子PLC外部硬件接線（ST20）

四、程序設計

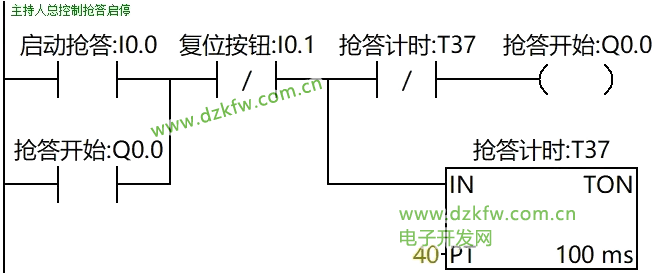

第一步：（主持人搶答確認和計時控制）

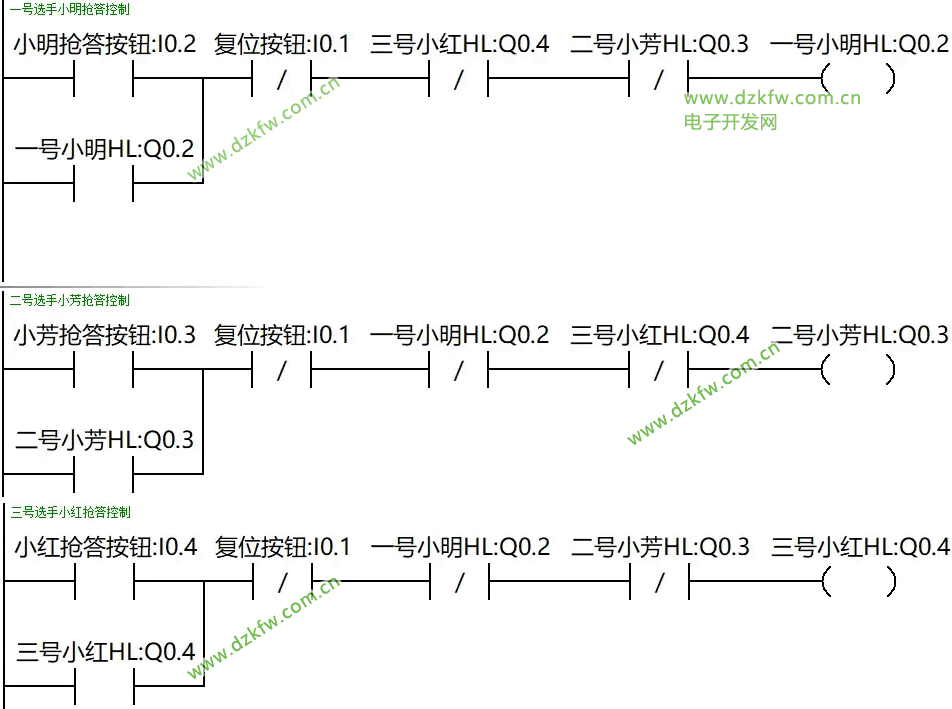

第二步：（小明/小芳/小紅搶答控制）如下圖，1號選手按下按鍵后，燈亮起；主持人按下復位按鍵后，燈熄滅下一個問題是，搶答器只能有一個人搶答，所以要對不同的人進行互鎖

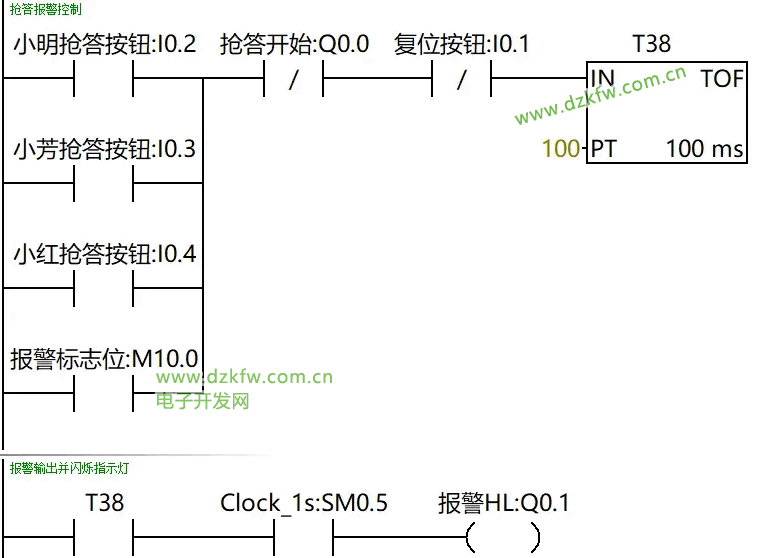

第三步：（搶答報警控制）

五、MCGS畫面設計

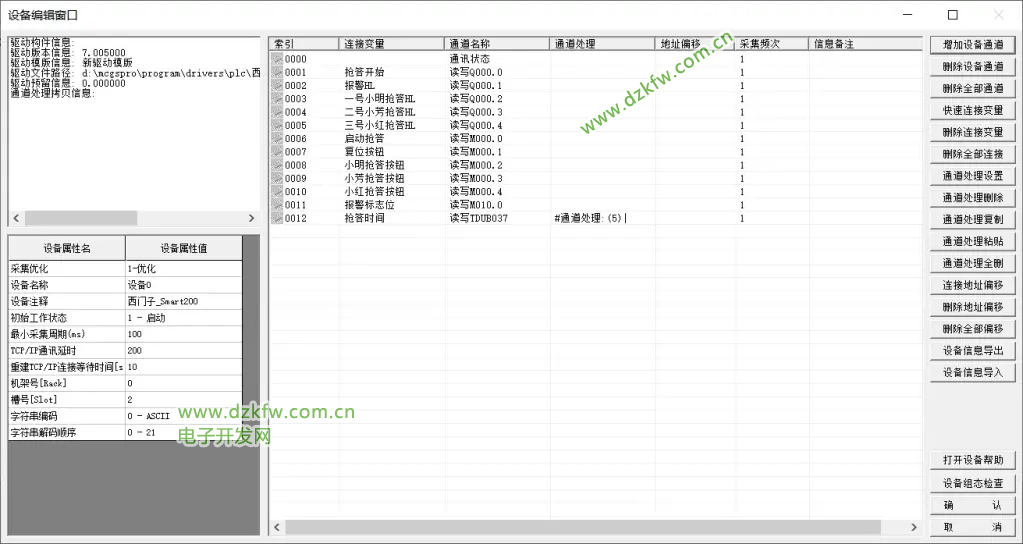

第一步：（變量地址添加）

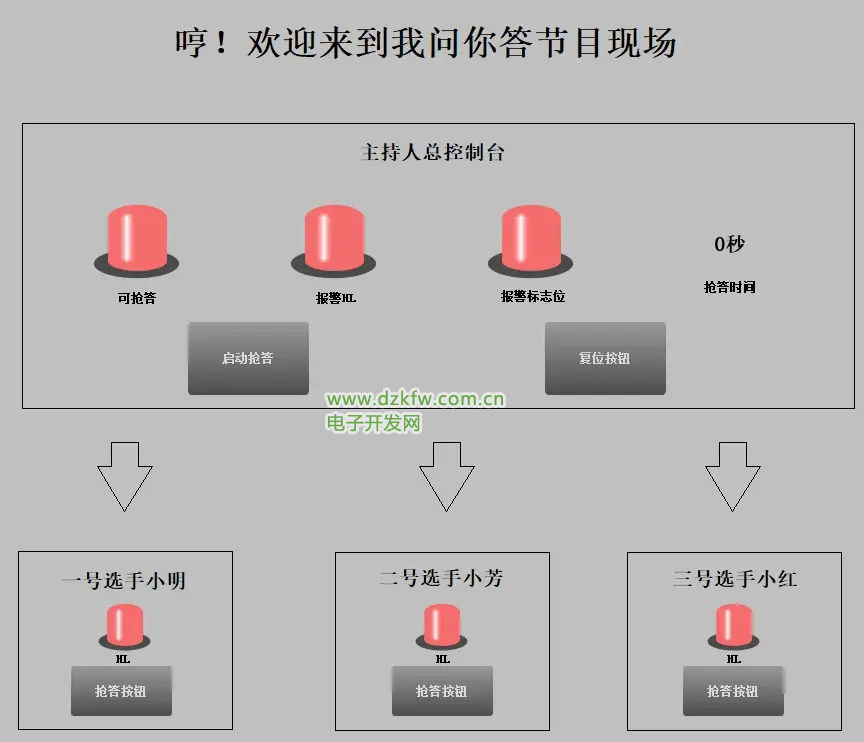

第二步：（畫面設計）
