MCGS入門筆記1-準備資料和項目操作

1. 組態軟件下載

官網下載中心提供下載，當前最新為 組態軟件7.7

http://www.mcgs.com.cn

硬件手冊和硬件型號

手冊在下載中心提供下載，筆者使用的是TPC1061Hn。

硬件手冊里就有最簡單的入門教程，包括

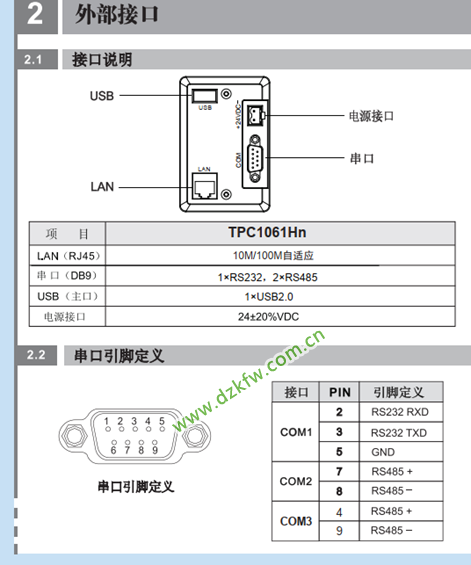

硬件接口：

硬件連接

項目下載，這部分后面介紹

1. 資料教程

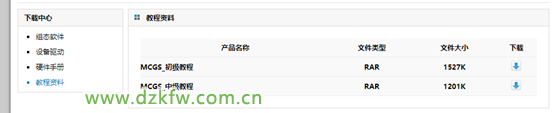

官方下載給出了兩個教程，足夠入門。

另外B站有機構的培訓視頻，相比官方教程，更易理解，但是效率比較低。

1. 項目上傳和下載

電腦與觸摸屏的的交互方式有U盤，USB線，以太網線，后者最為方便，也是下面的交互方式。

原廠的觸摸屏幕默認地址

200.200.200.190

查找和修改IP地址

1.斷電重啟觸摸屏。開機后按住啟動屬性,進入系統設置。

2.點擊進入系統維護。

3.點擊進入設置系統參數

4.點擊設置IP地址

5.開始設置IP

參考：

www.www84811.com/Article/HMI/8672.html

修改電腦ip地址為屏幕子網

電腦和觸摸屏在同一個子網，以太網才能通信。

如果是原廠屏幕，不用考慮這個，但是其他屏幕要重刷，就要考慮項目備份的問題。

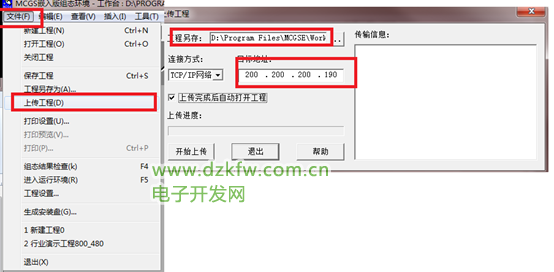

連接網線后，打開軟件，步驟如下，文件-上傳工程-TCP/IP網絡連接-設置IP，如圖操作

• 上傳提示下位機沒有工程原始信息

表示該工程不支持工程上傳，只能重新組態工程。

打開組態軟件-下載程序
