西門子S7-200SMART PLC如何實現星三角降壓啟動多次調用?子程序編寫和調用方法

作者:佚名    文章來源:網絡整理    點擊數:    更新時間:2025/5/4
比如編寫星三角降壓啟動程序想必大家并不陌生,大部分都會編寫,那么如若使用帶參數子程序編寫大家會嗎?并還要多次使用調用,這里就需要涉及到子程序、變量表、以及注意事項這些內容,那么這些內容如何實現呢?接下來就帶大家來實現星三角降壓啟動多次調用。

STEP7-MicroWIN SMART 西門子主程序調用子程序,子程序創建方法
www.www84811.com/Article/plcsoft/9875.html

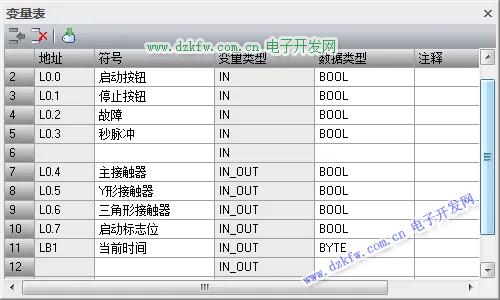

一、填寫子程序變量表

第一步:(把需要的地址變量填寫到子程序變量中)

填寫變量表一些注意事項:

(IN)輸入變量:如若這個變量沒有使用到線圈以及它的線圈常開常閉,就使用輸入變量。


(OUT)輸出變量:如若這個變量只是輸出沒有存在輸出線圈以及它的常開常閉點,并不需要對此多次調用它,就使用輸出變量。


(IN-OUT)輸入輸出:如若上述兩點都需要多次調用與使用線圈或線圈它的常開常閉點,就需要使用輸入輸出變量。






二、子程序編寫程序

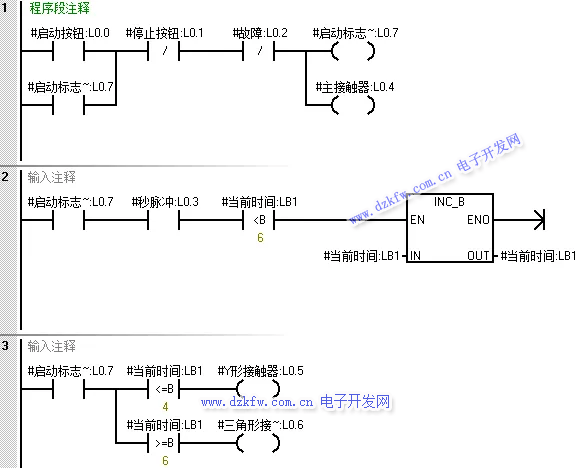

第一步:(編寫星三角啟動與切換程序)

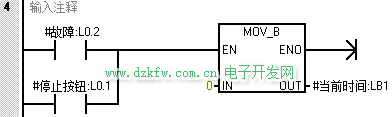

第二步:(編寫故障與停止復位程序)





三、主程序調用子程序

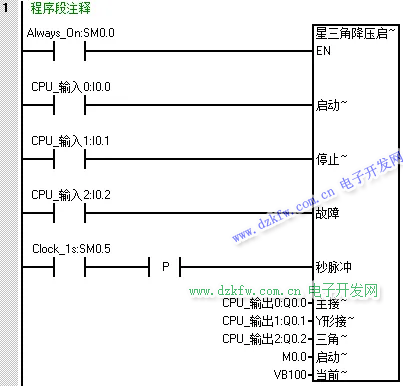

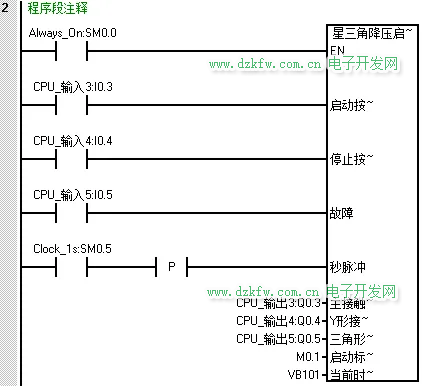

第一步:(使用外部全局變量地址進行填寫)

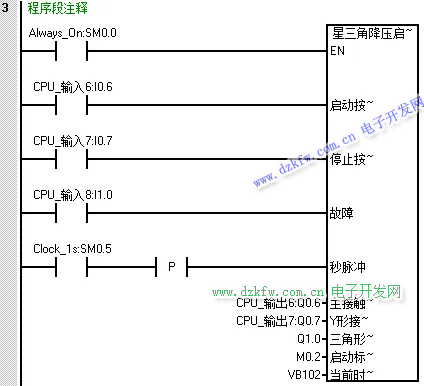

第二步:(調用第二次與第三次)

注意事項:在調用多次時,需要注意外部填寫全局變量地址千萬不能重復使用。







四、下載演示效果

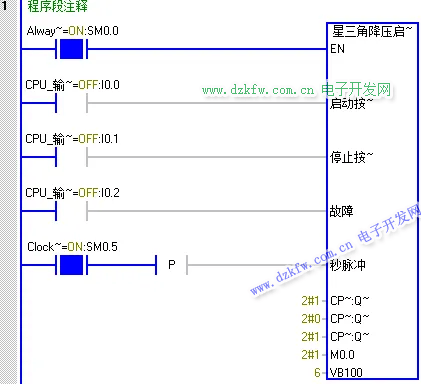

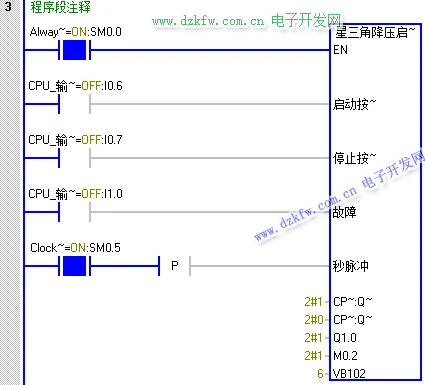

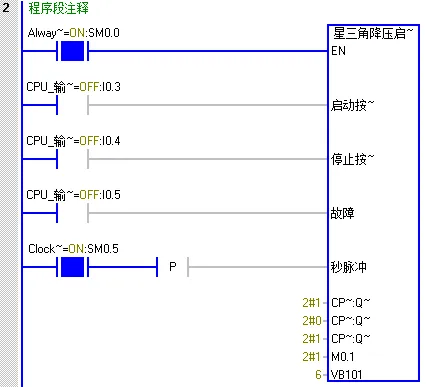

第一步:(調用三次,使用不同的地址進行接通運行,互不影響)







Tags:子程序,200Smart,西門子PLC
