00001至00128是映射至Q0.0 - Q15.7的離散輸出；

10001至10128是映射至I0.0 - I15.7的離散輸入；

30001至30032是映射至AIW0至AIW62的模擬輸入寄存器；

40001至4xxxx是映射至V存儲器的保持寄存器；

所有Modbus地址均以1為基位。

Modbus是一種串行通信協議，是Modicon公司（現在的施耐德電氣 Schneider Electric）于1979年為使用可編程邏輯控制器（PLC）通信而發表。

西門子SMART PLC MODBUS通訊控制英威騰變頻器，通過RS485通訊線進行通訊，以下主要介紹了PLC程序編寫和變頻器功能碼地址的關系。

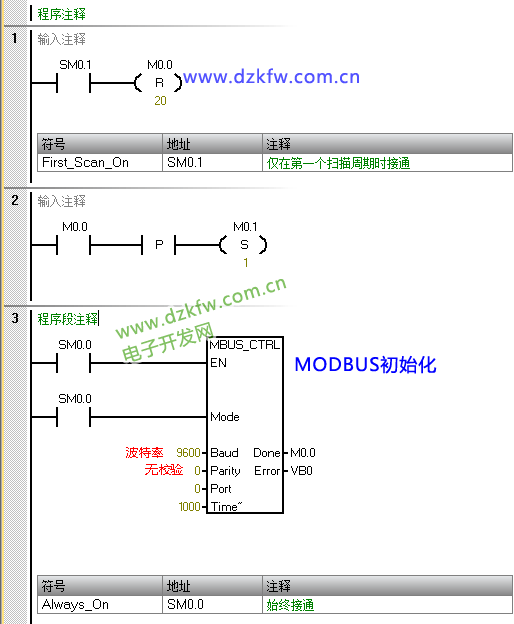

上電的初始化程序和MODBUS初始化程序。西門子plc的PORT 口具體根據實際選擇。

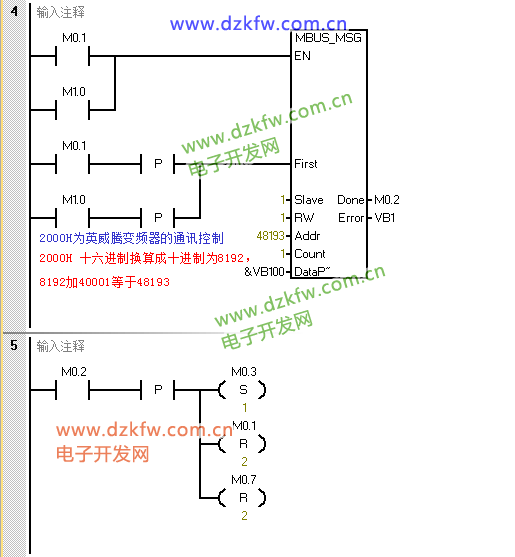

控制變頻器正轉運行，&VB100存儲了變頻器器的控制狀態字

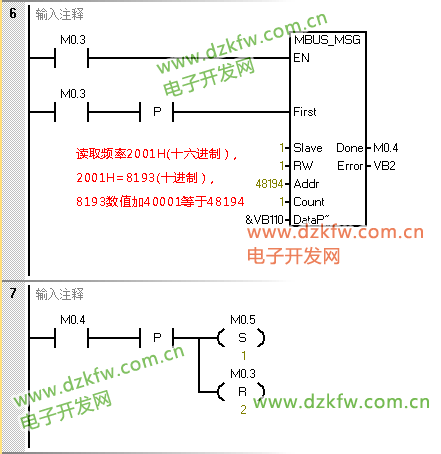

控制變頻器的運行頻率

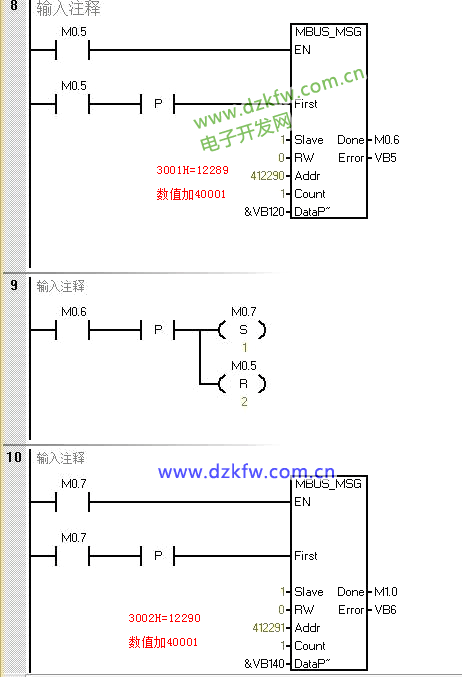

讀取變頻器的設定頻率和母線電壓

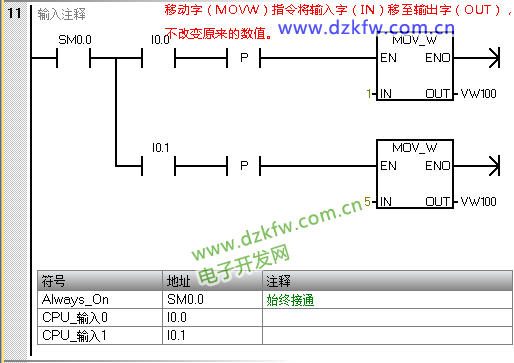

變頻的正轉運行和停止

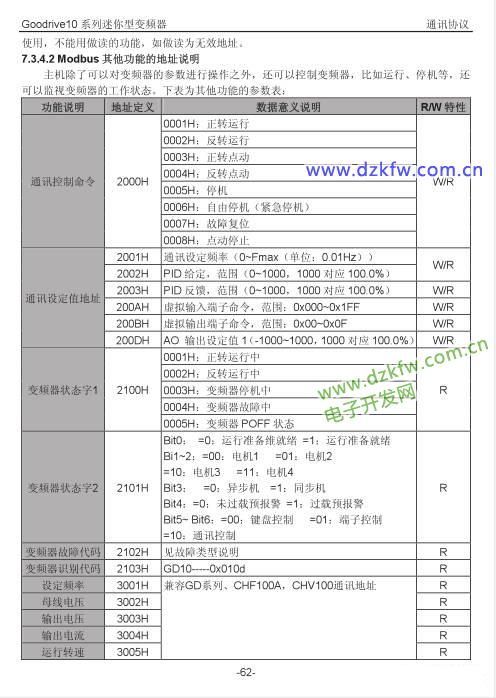

變頻器的通訊參數，變頻器功能碼和地址定義，變頻器狀態字
