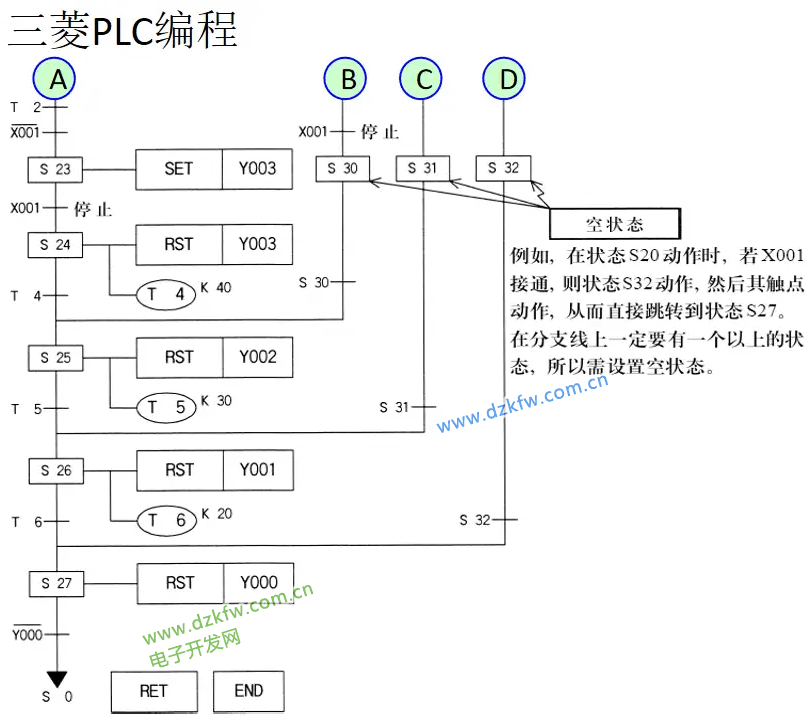

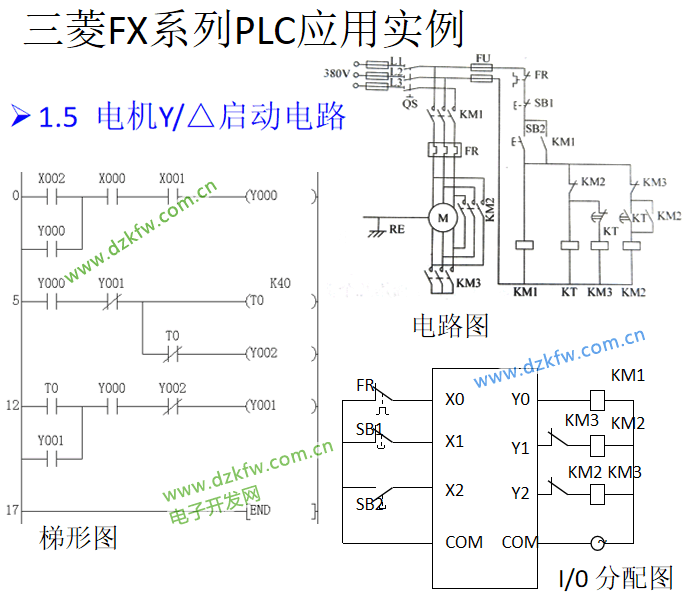

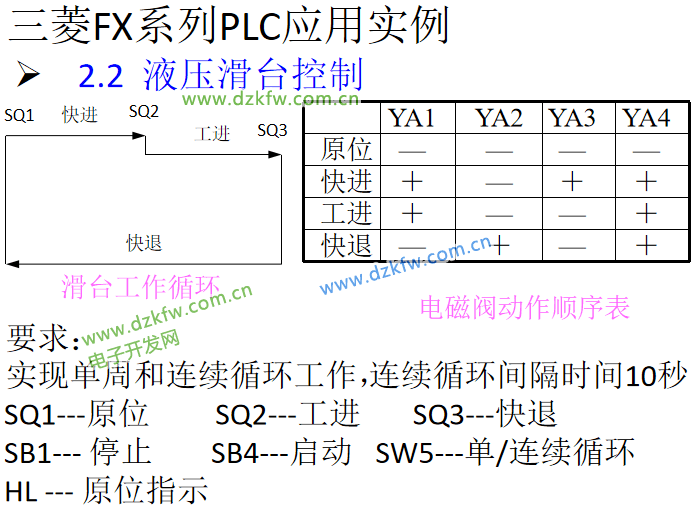

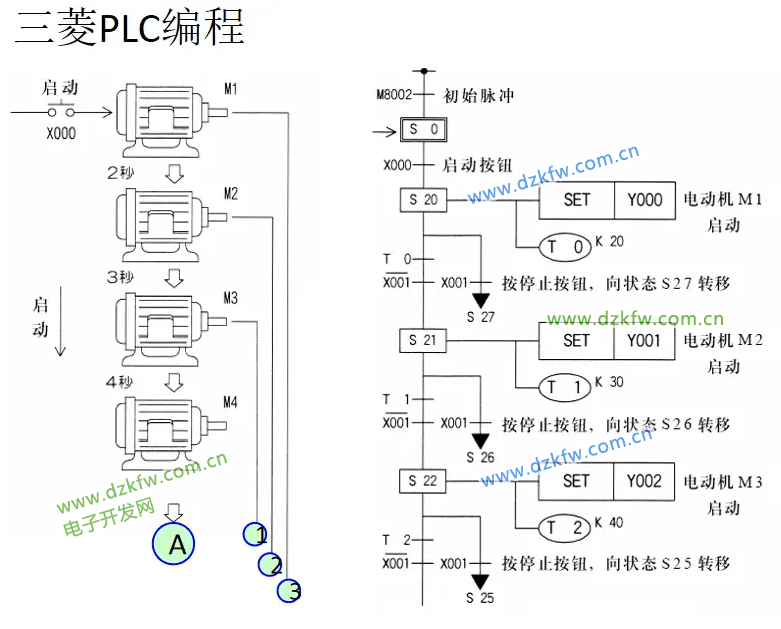

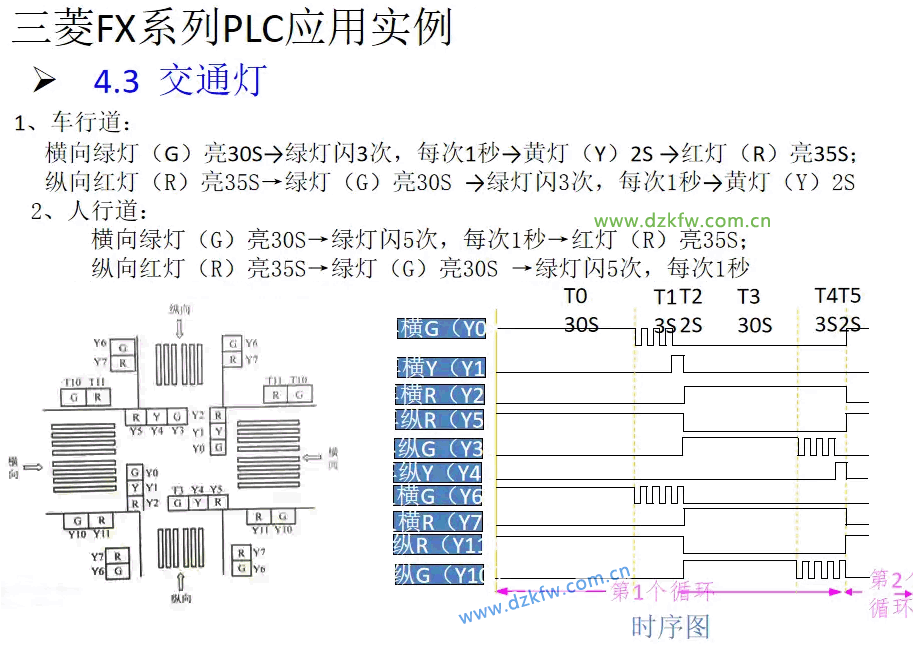

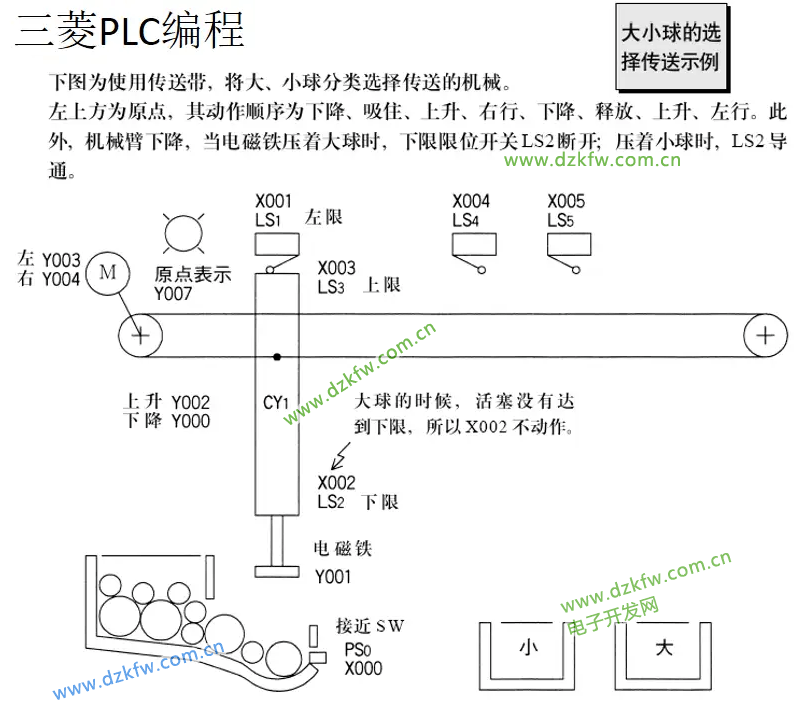

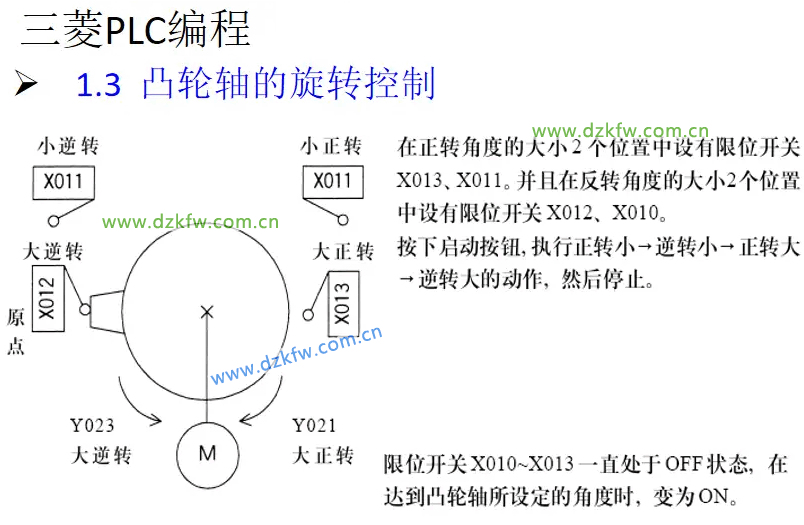

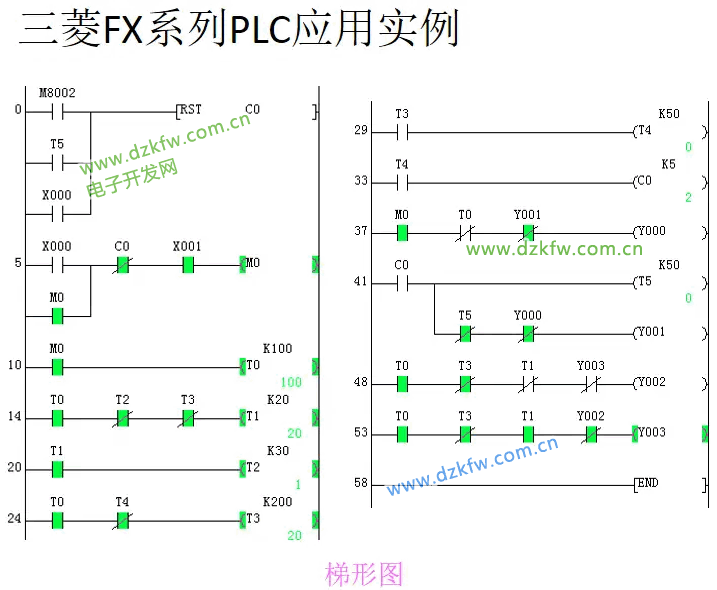

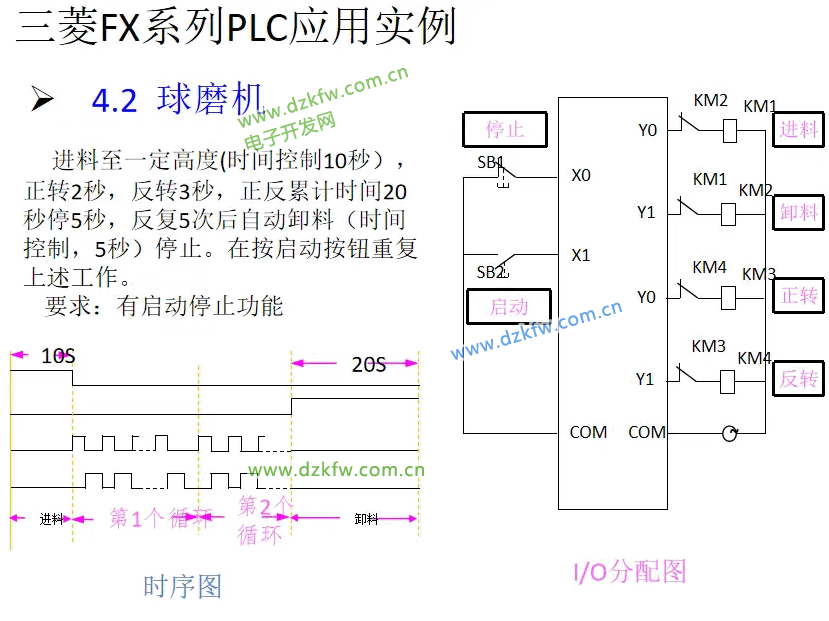

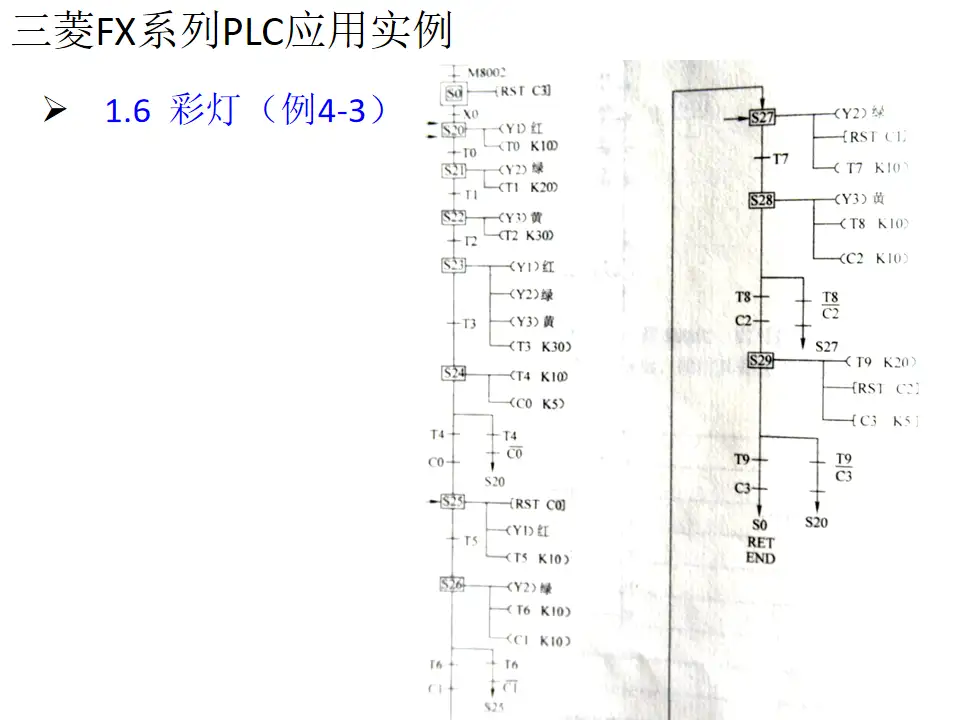

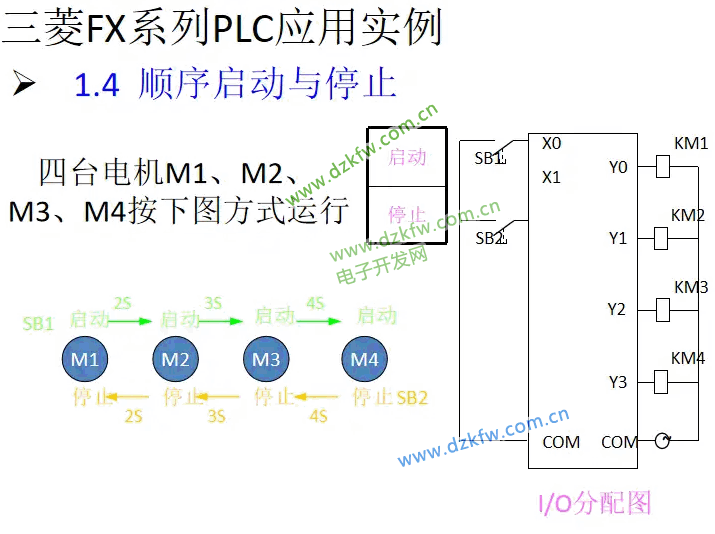

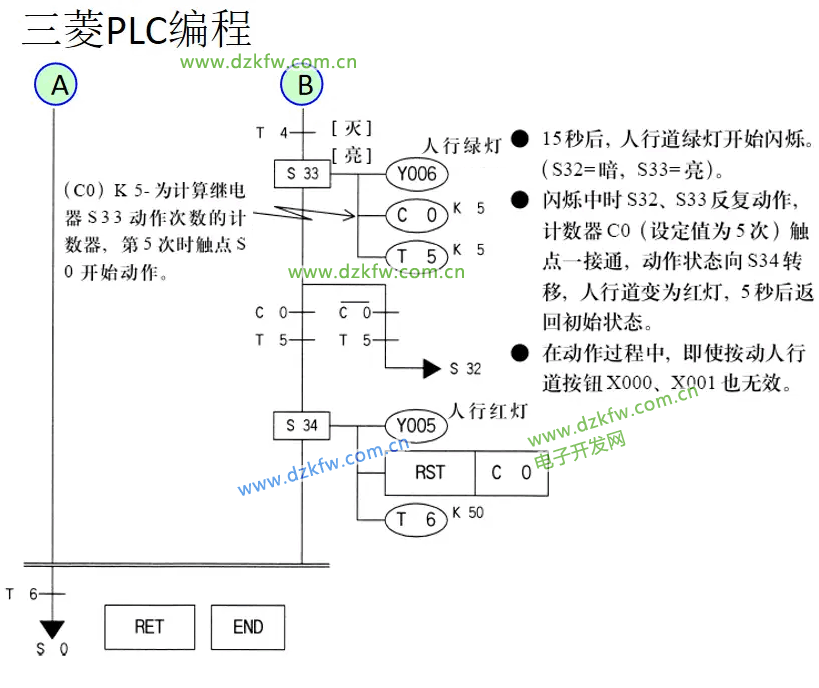

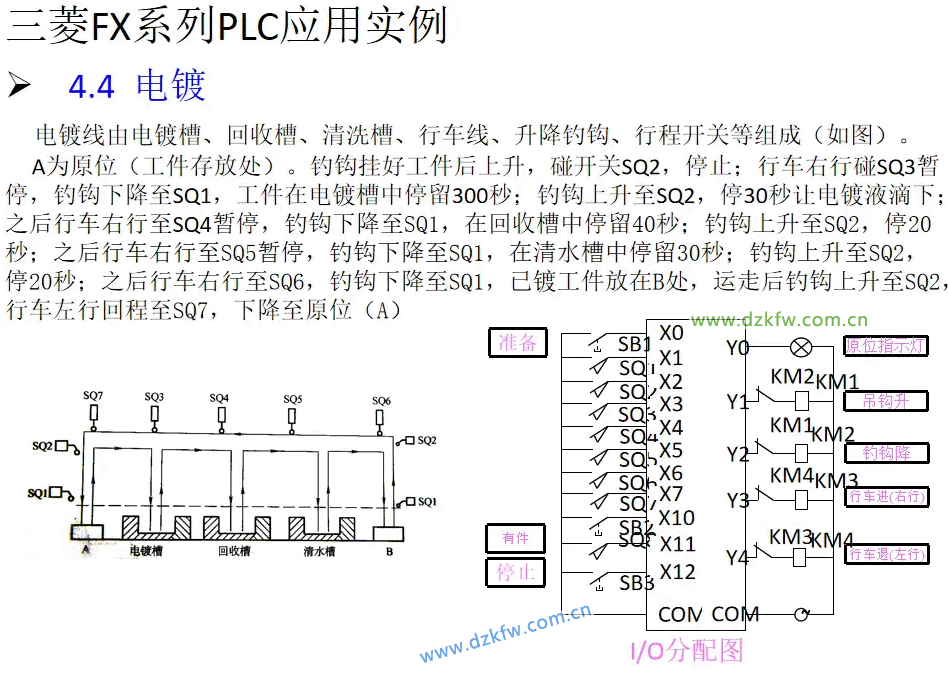

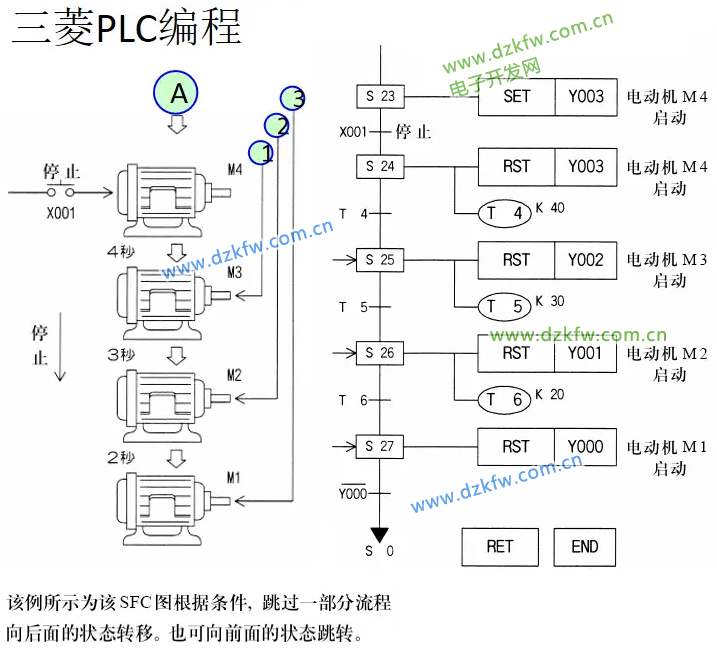

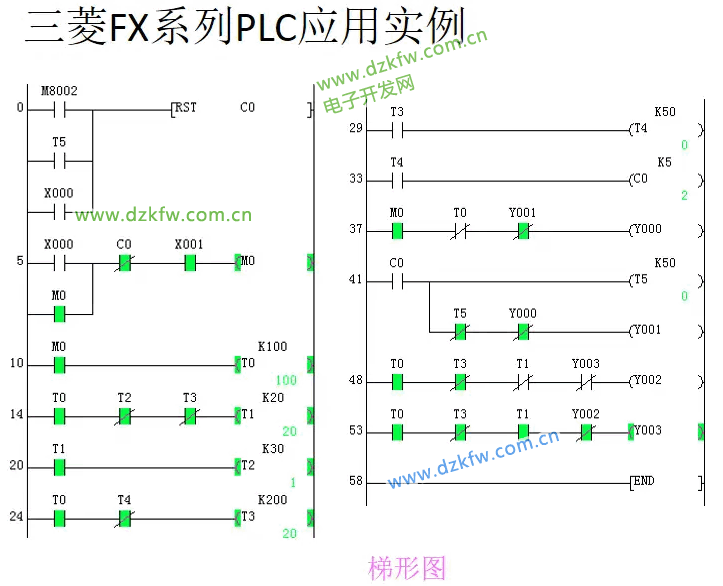

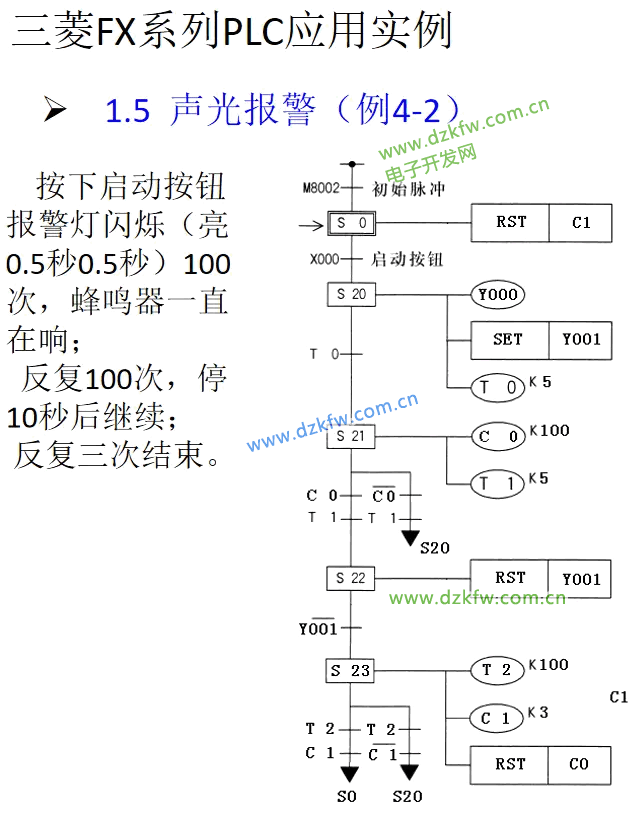

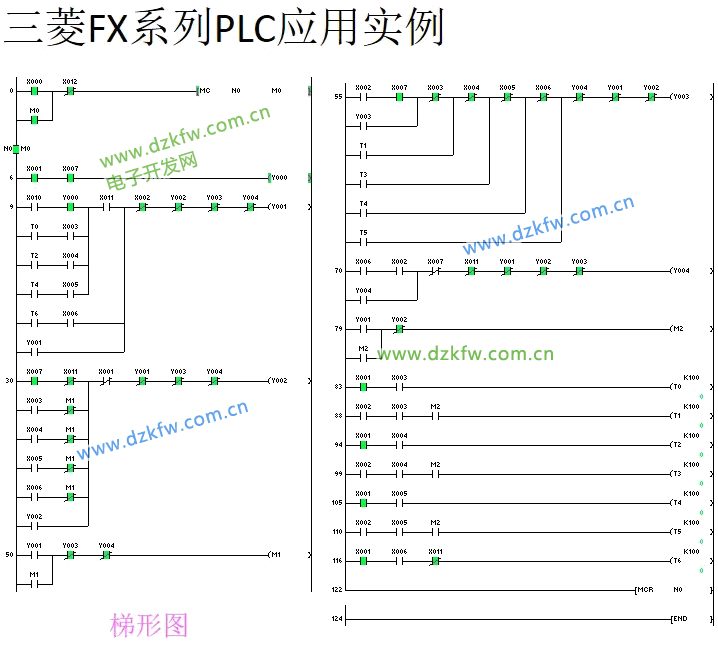

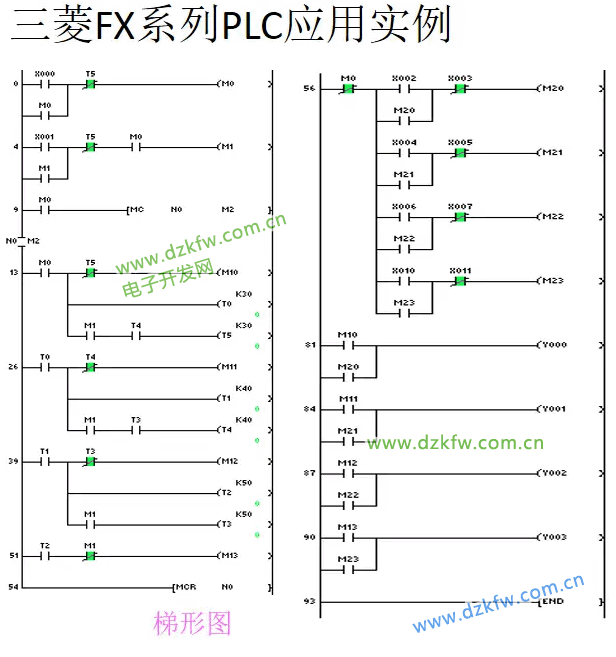

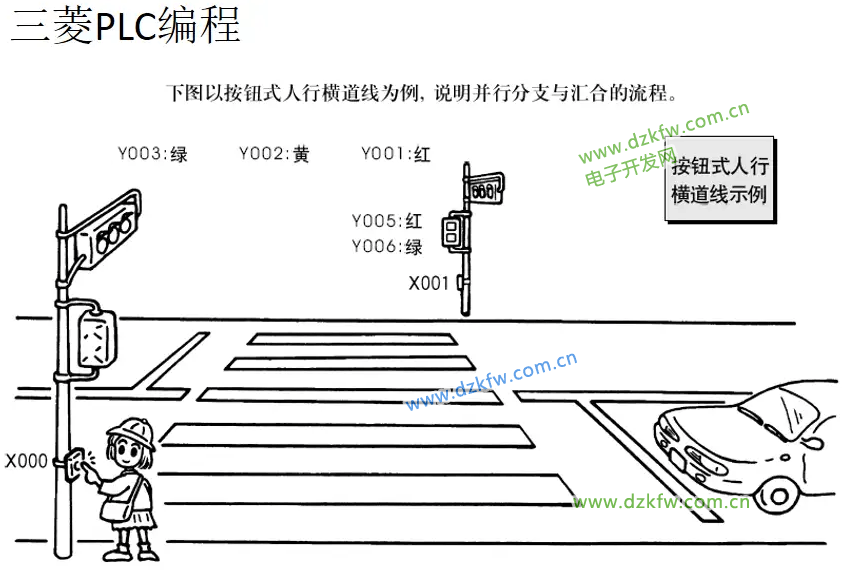

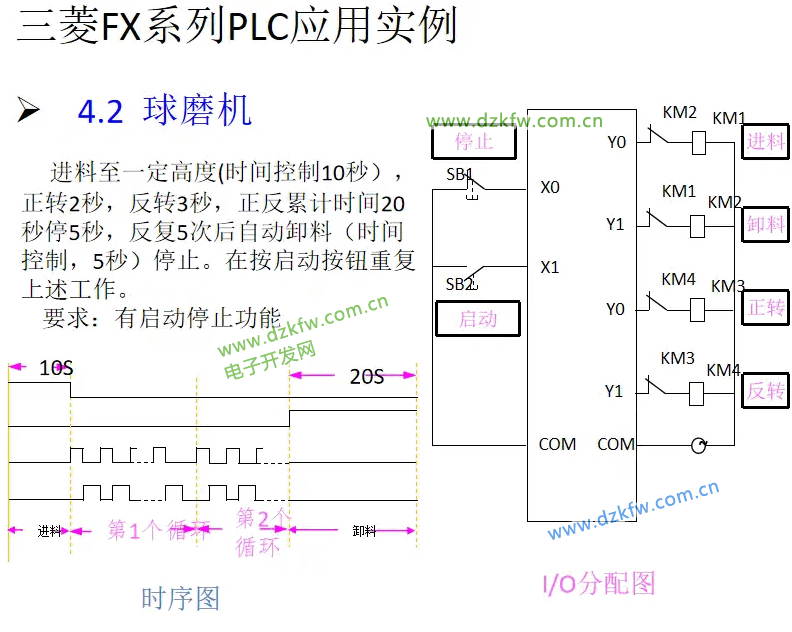

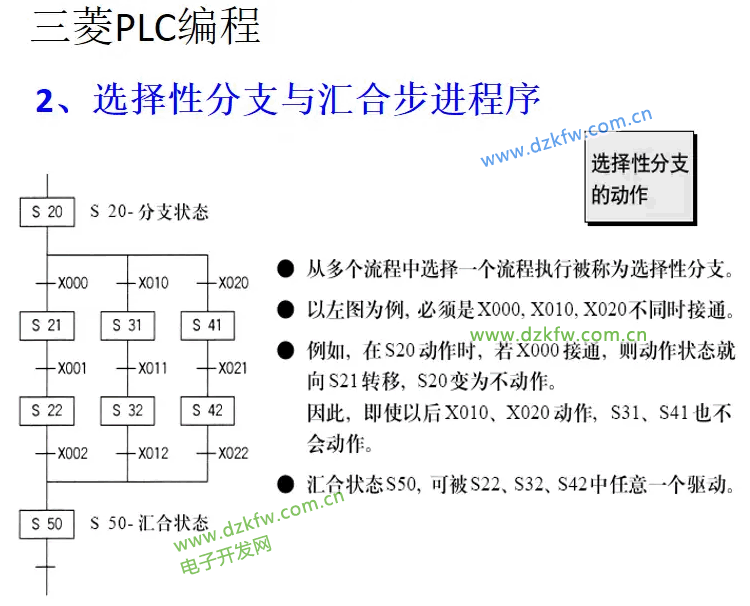

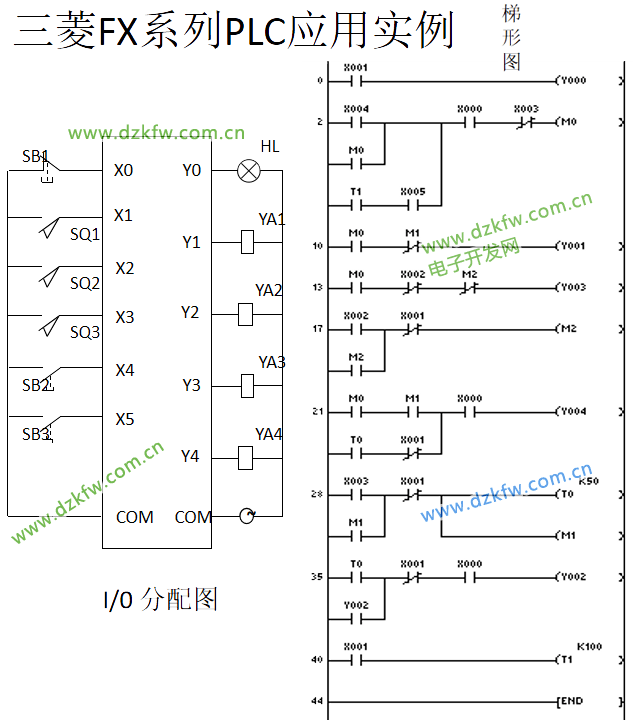

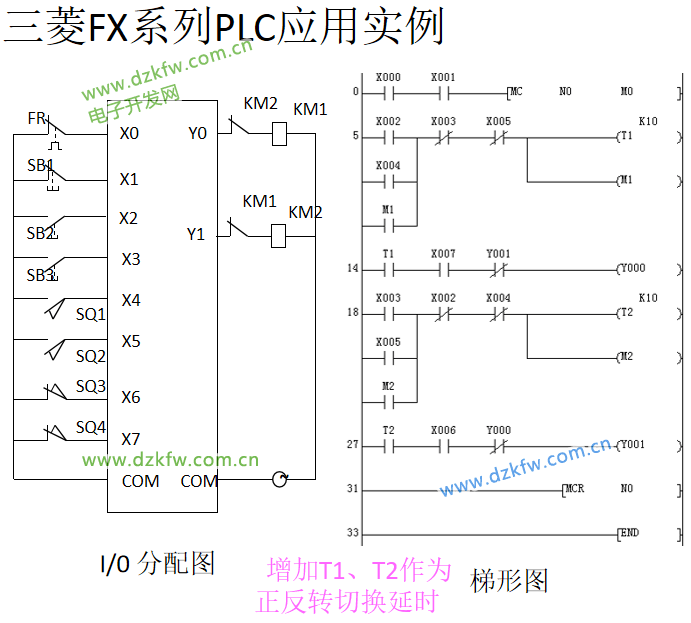

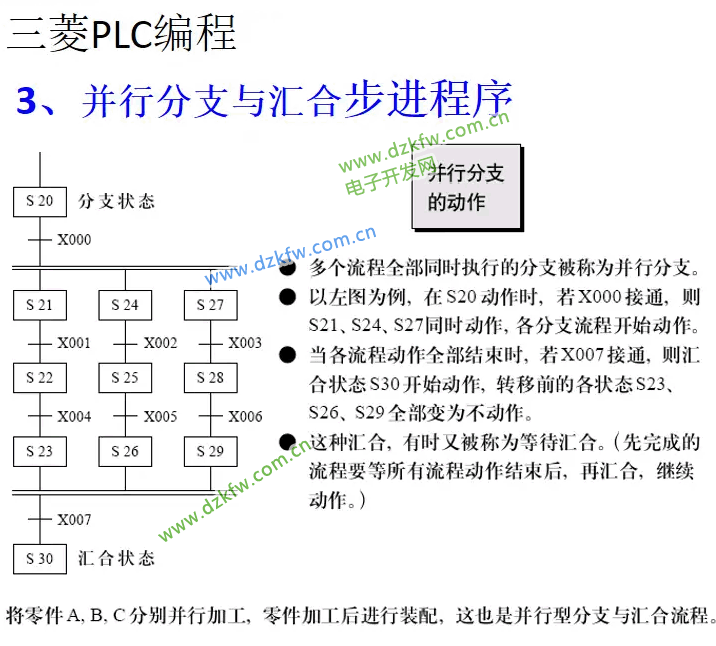

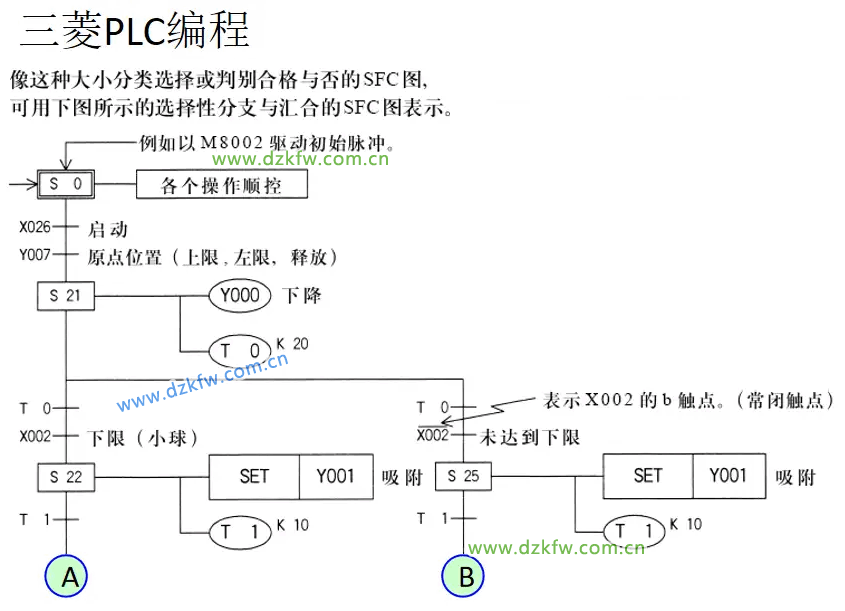

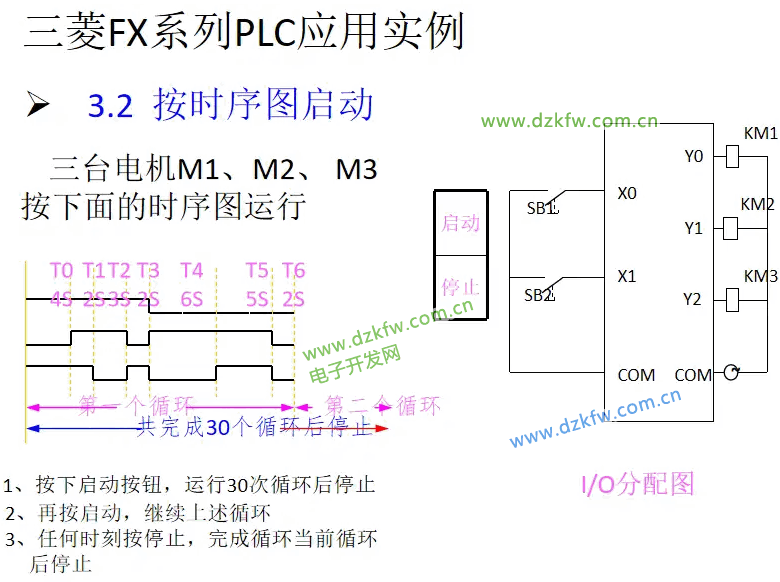

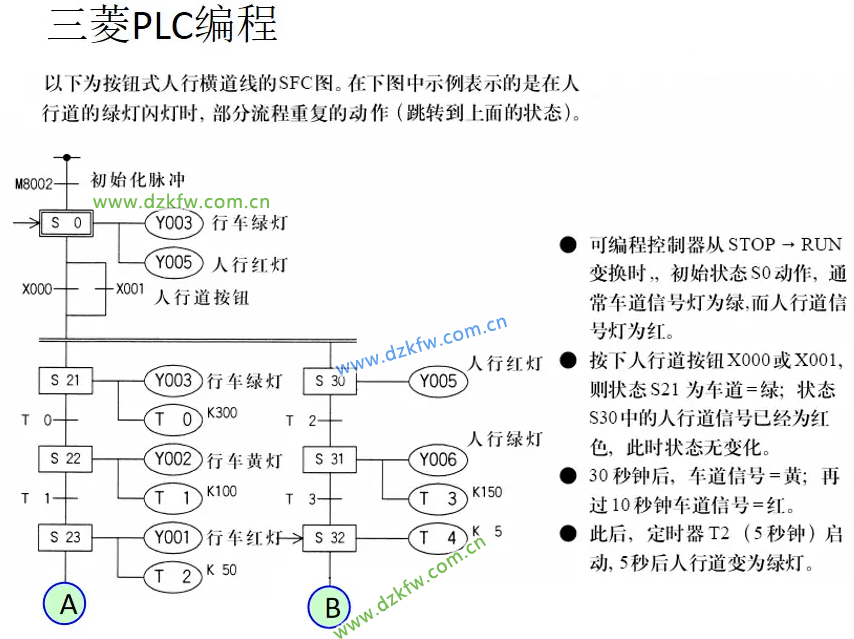

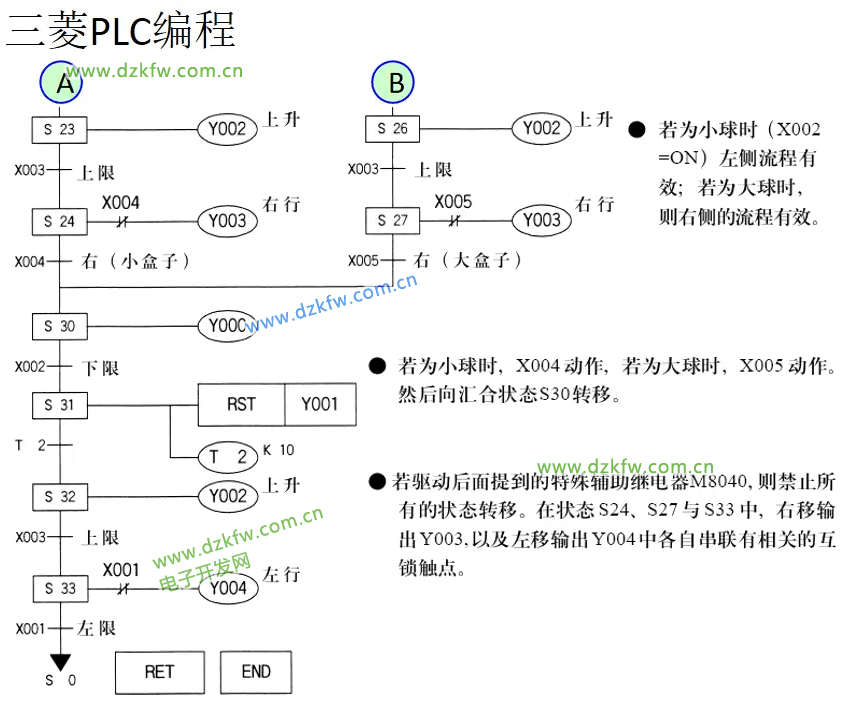

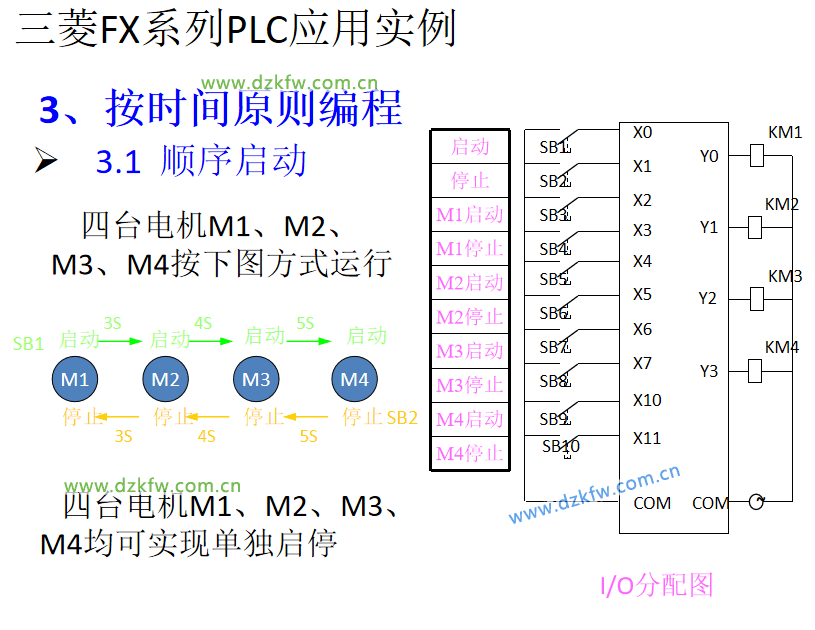

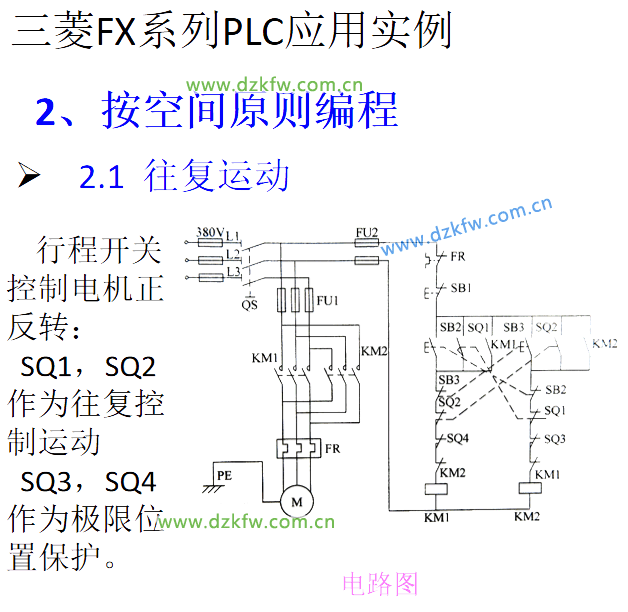

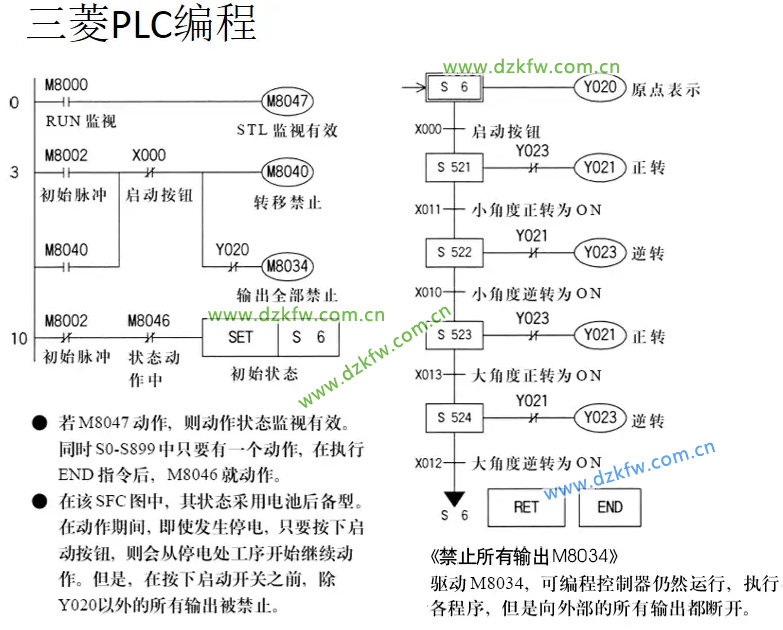

三菱FX系列PLC應用實例

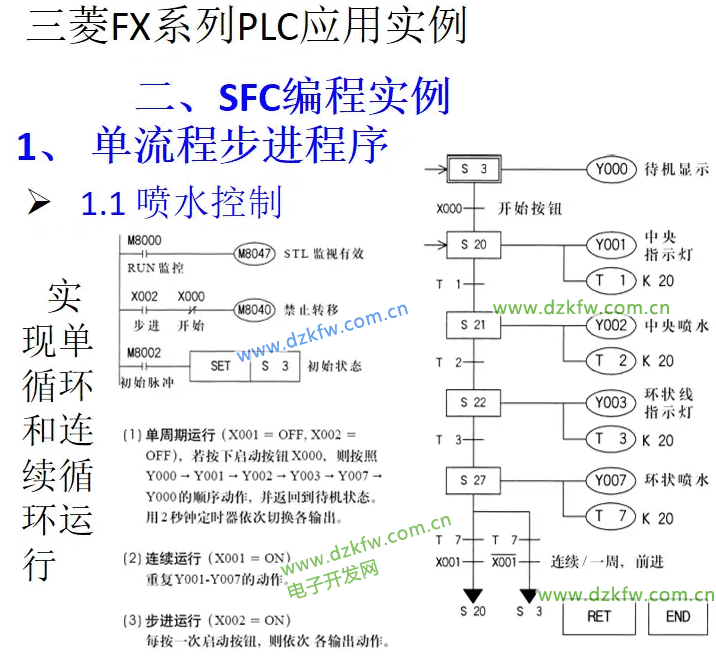

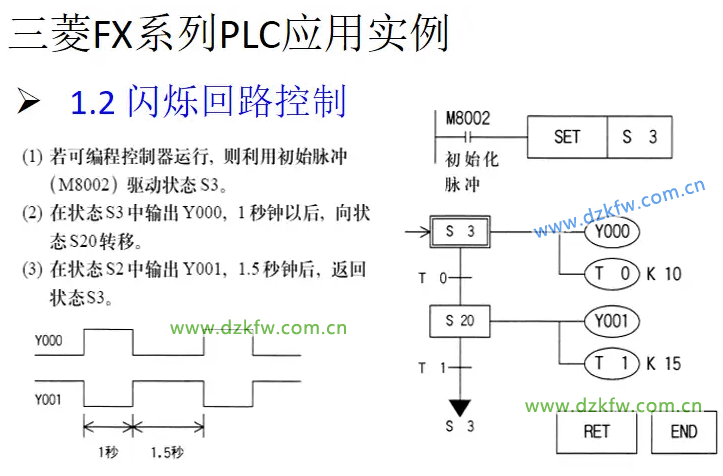

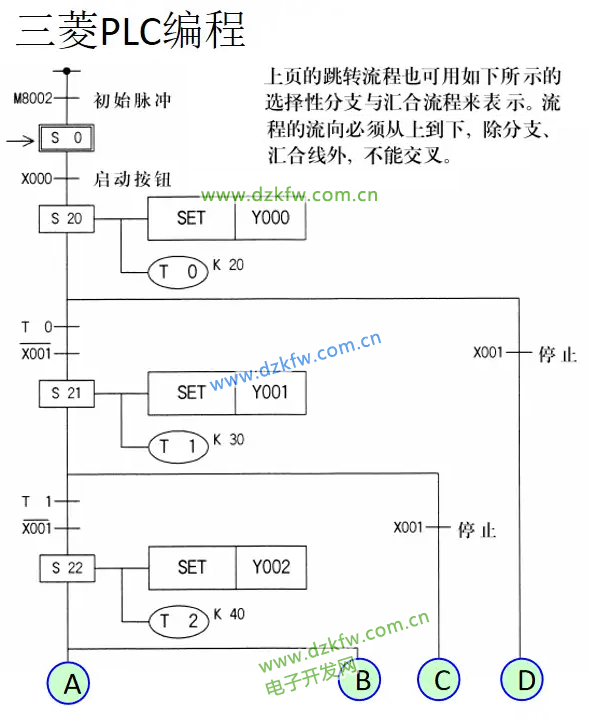

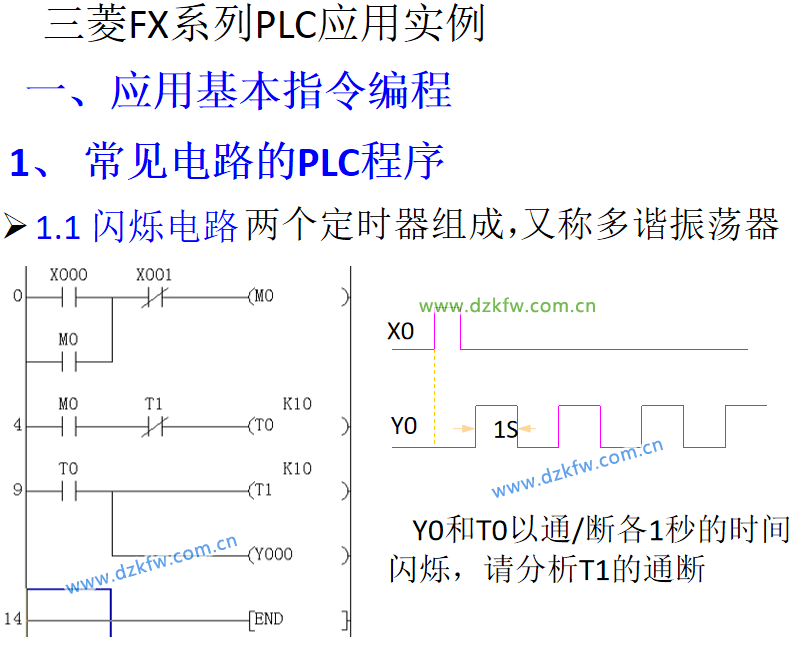

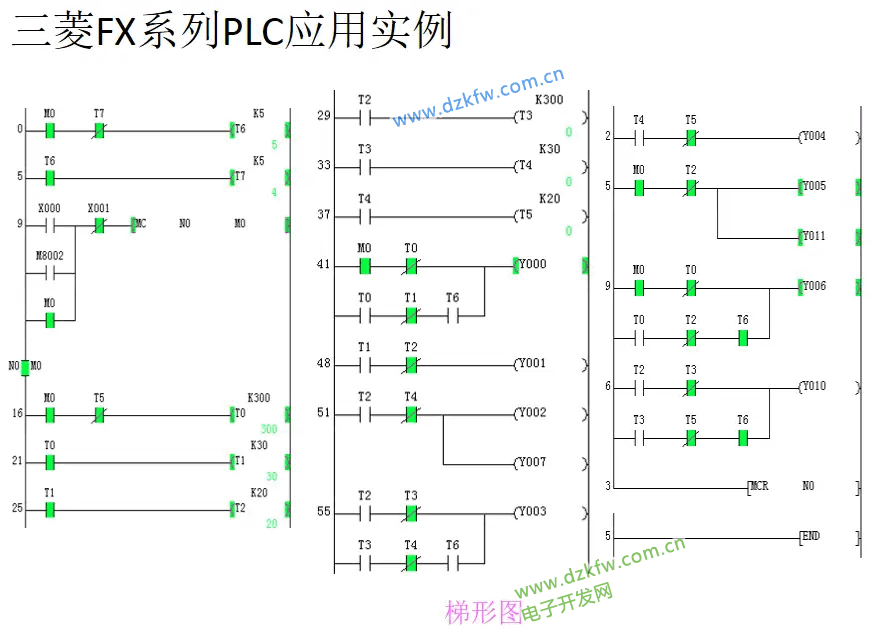

常見電路的PLC程序，兩個定時器組成的，又稱多諧振蕩電路

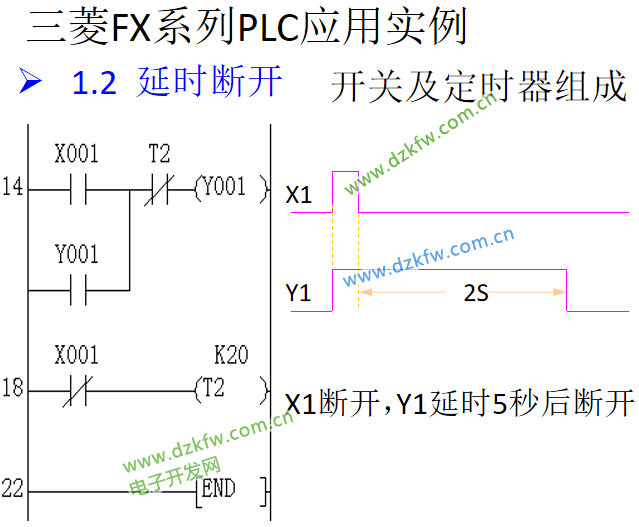

延時斷開，由定時器和開關組成的延時斷開電路，三菱PLC延時斷開梯形圖程序如下

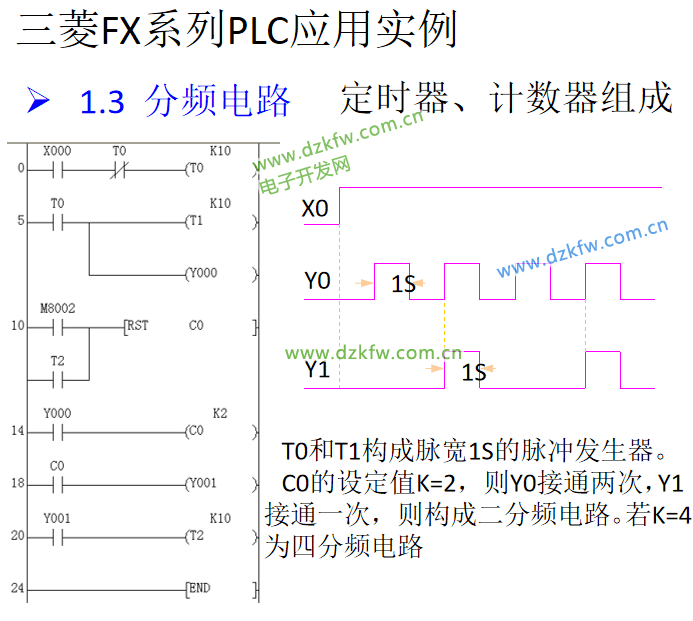

定時器和計數器組成的分頻電路，三菱PLC分頻電路梯形圖程序如下：

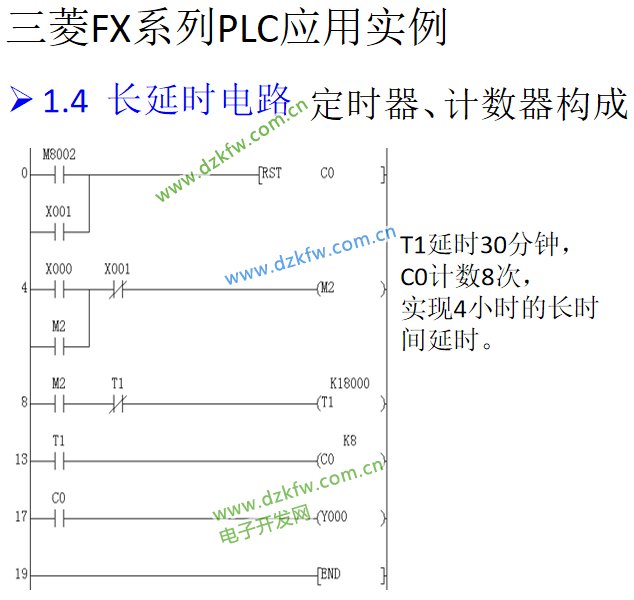

三菱PLC定時器、計數器構成的長延時電路梯形圖程序如下：
