一、接線

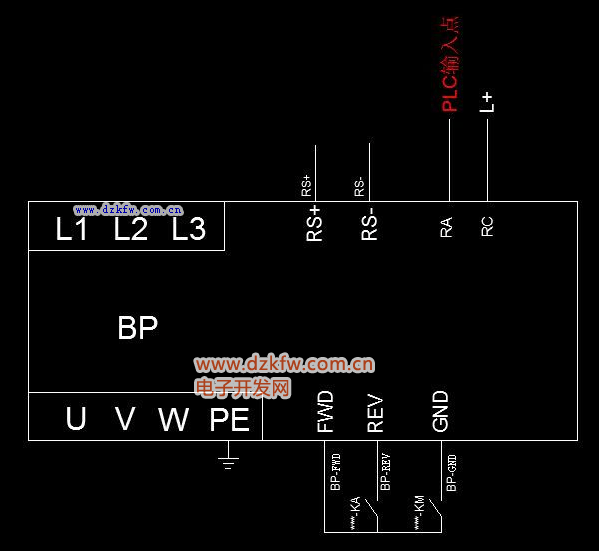

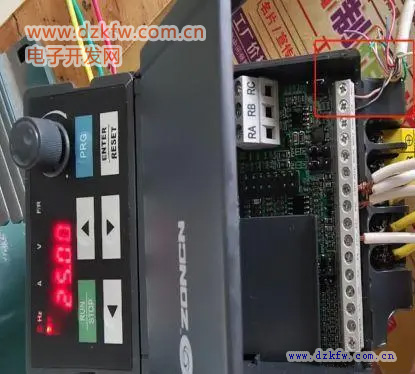

PLC九針口上的3和8接變頻器控制端子上的RS+和RS-。眾辰變頻器

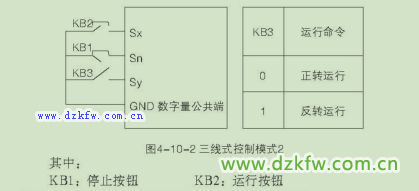

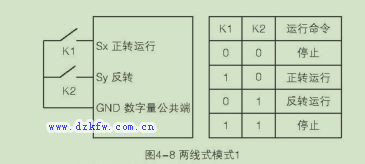

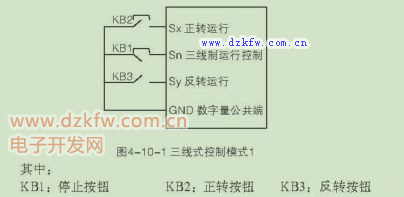

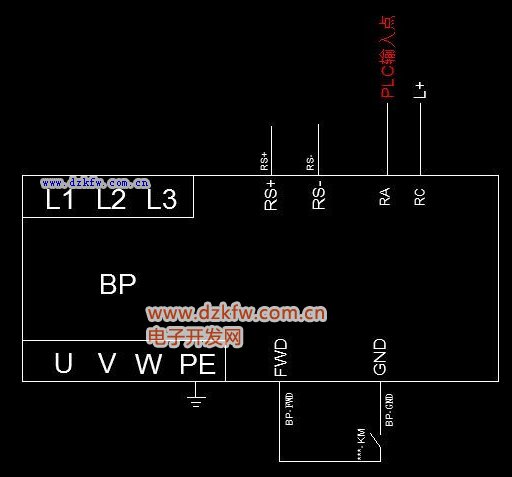

眾辰變頻器端子啟停和端子正反轉接線圖

二、變頻器參數設置

PP.01=01恢復出廠

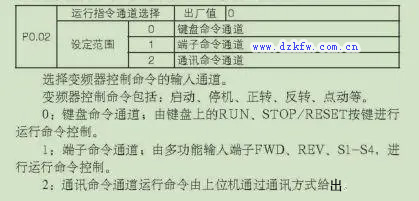

P0.02=1端子啟停或P0.02=2通訊啟停

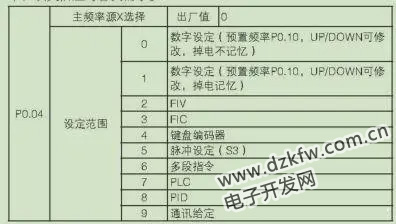

P0.04=9通訊給頻率

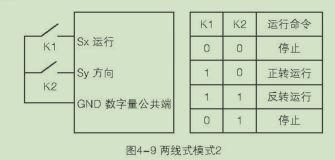

P5.11=1二線制模式；運行/換向（端子啟停）

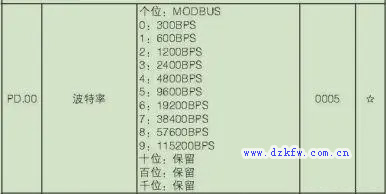

PD.00=5波特率



PD.01=3 無校驗（默認）



PD.02=*站地址

PD.05=1 MODBUS協議



三、變頻器通信地址

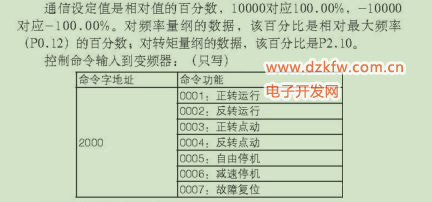

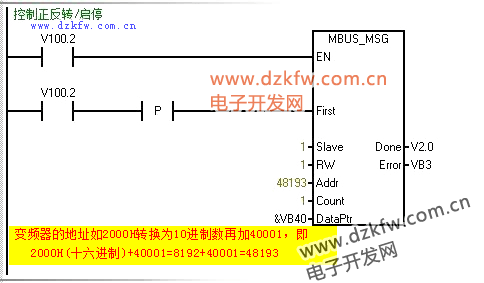

眾辰變頻器如果采用通信控制啟停即P0.02=2時，控制命令：

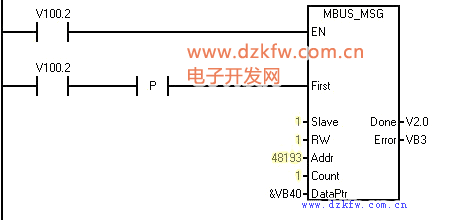

PLC中地址為：變頻器的地址如2000H轉換為10進制數再加40001，即8192(2000H)+40001=48193，所以命令地址為48193。寫入“1”變頻器正轉；寫入“2”變頻器反轉；寫入“5”變頻器自由停機。

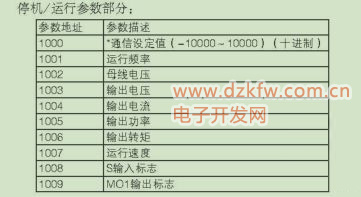

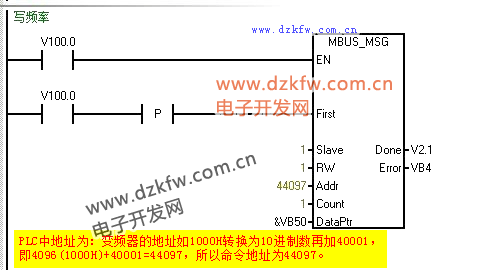

寫入變頻器的頻率：

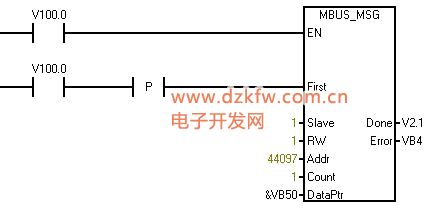

PLC中地址為：變頻器的地址如1000H轉換為10進制數再加40001，即4096(1000H)+40001=44097，所以命令地址為44097。

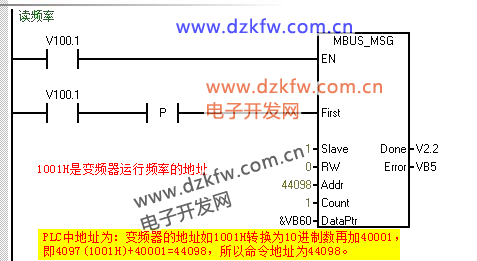

西門子plc通過MODBUS讀變頻器的頻率：

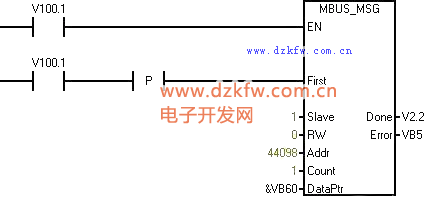

PLC中地址為：變頻器的地址如1001H轉換為10進制數再加40001，即4097(1001H)+40001=44098，所以命令地址為44098。需要注意一點



寫入頻率：50HZ對應10000；

讀取頻率：5000對應50HZ；

反轉時，讀取的頻率是正數，需要乘以-1來顯示；

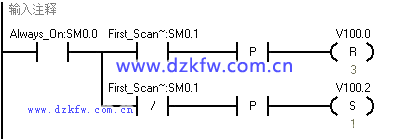

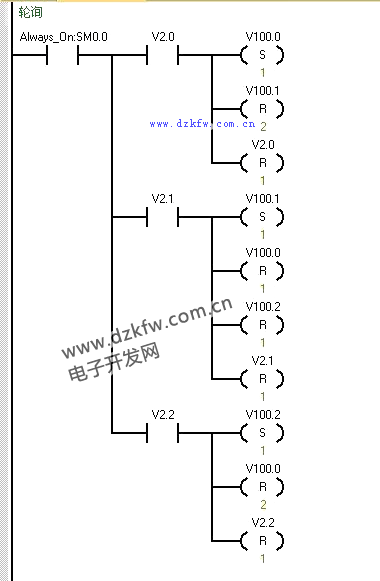

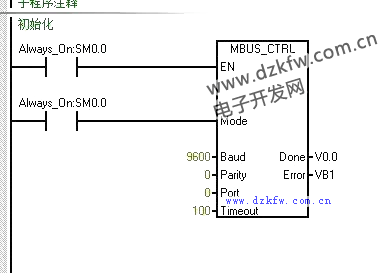

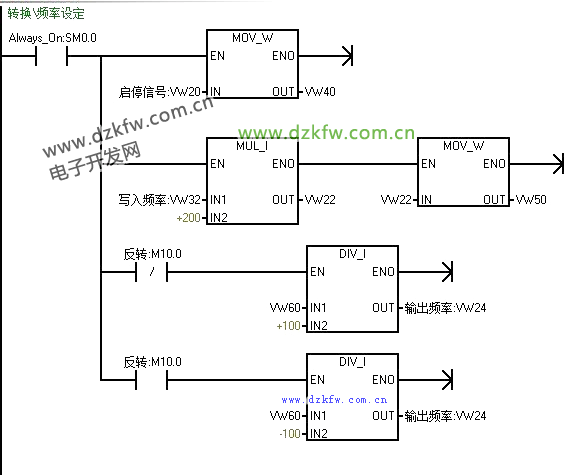

四、編程
