下面我從網上找了兩個實例，先存著，以后新身證實一下。

西門子S7-200系列PLC的PMW方波控制程序舉

在西門子S7-200系列PLC中，CPU-214的輸出端Q0.0和Q0.1能夠輸出方波信號，而且方波信號的周期和脈寬均能獨立調節，其中脈寬指的是在一個周期內，輸出信號處于高電平的時間長度。

下面這個例子說明了脈寬調制(PWM)是如何工作的。輸出端Q0.0輸出方波信號，其脈寬每周期遞增0.5秒，周期固定為5秒，并且脈寬的初始值為0.5秒。當脈寬達到設定的最大值4.5秒，脈寬改為每周期遞減0.5秒，自到脈寬為零為止。以上過程周而復始。

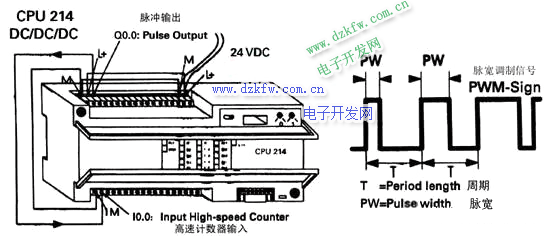

在這個例子中必須把輸出端Q0.0與輸入端10.0連接，這樣程序才能控制PWM。

子程序：

特殊存儲字節SMB67用來初始化輸出端00.0的PWM。這個控制字內含PWM允許位，修改周期和脈寬的允許位，以及時問基數選擇位等。子程序0來調整這個控制字節。通過EN}指令，使所有的中斷成為全局允許，然后通過PLSO指令，使系統接受各設定值，并初始化“PT O/PWM發生器”，從而在輸出端00.0輸出脈寬調制(PWM)信號。

另外，周期5秒是通過將數值500置入特殊存儲字SMW68來實現的，初始脈寬0.5秒則通過將500寫入特殊存儲字SMW70來實現的。

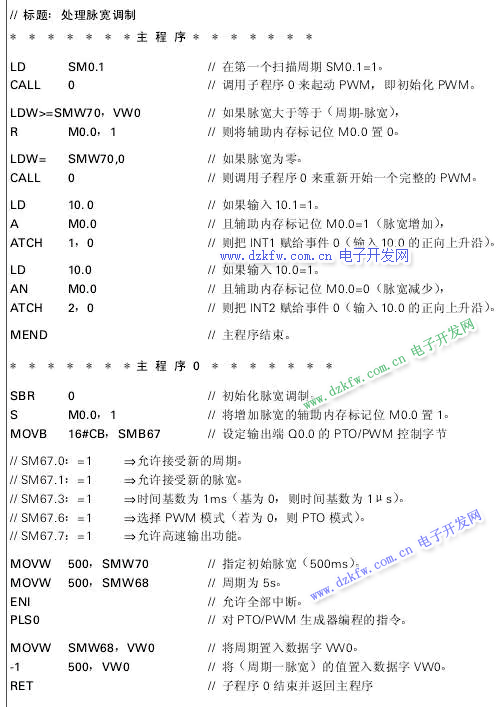

主程序：

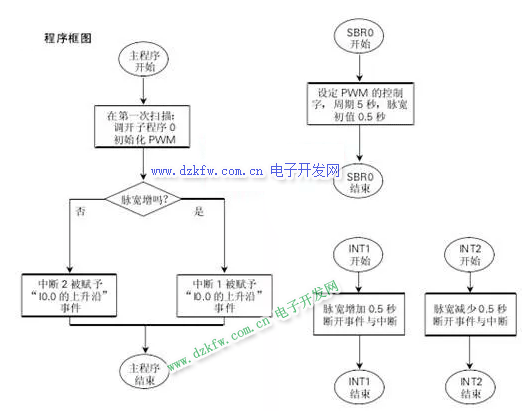

這個初始化過程是在程序的第一個掃描周期通過執行子程序0來實現，第一個掃描周期標志是SM0.1=1。當一個PWM循環結束，即當前脈寬為0秒時，將再一次初始化PWM。

輔助內存標記M 0.0用來表明脈寬是增加，還是減少，初始化時將這個標記設為增加（置1為加，置0為減）。輸出端00.0與輸入端I0.0相連，這樣輸出信號就可送到輸入端I0.0。當第一個方波脈沖輸出時，利用ATC H指令，把中斷程序1(INT1)賦給中斷事件0 (I0.0的上升沿)。

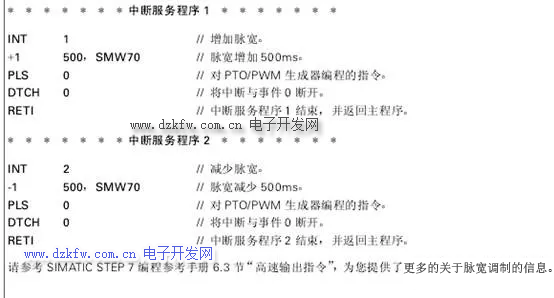

每個周期中斷程序1將當前脈寬增加0.5秒，然后利用D丁C日指令分離中斷INT1，使這個中斷再次被屏蔽。如果在下次增加時，脈寬大于或等于周期，則將輔助內存標記位M 0.0再次置0。這樣就把中斷程序2賦子事件0，并且脈寬也將每次遞減0.5秒。當脈寬值減為零時，將再次執行，初始化程序(子程序0)。

西門子S7-200系列PLC的PTO方波控制程序舉例

1、使用位控向導編程的步驟如下：

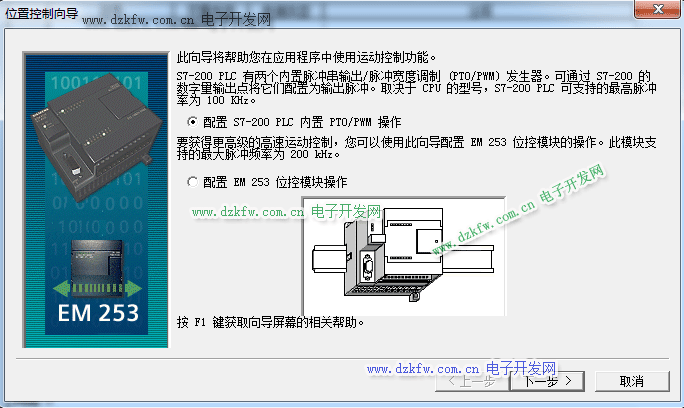

A、 為S7--200 PLC選擇選項組態 置PTO/PWM操作。 在STEP7V4.0軟件命令菜單中選擇工具→位置控制向導并選擇配置S7-200PLC內 置PTO/PWM操作，如圖所示。

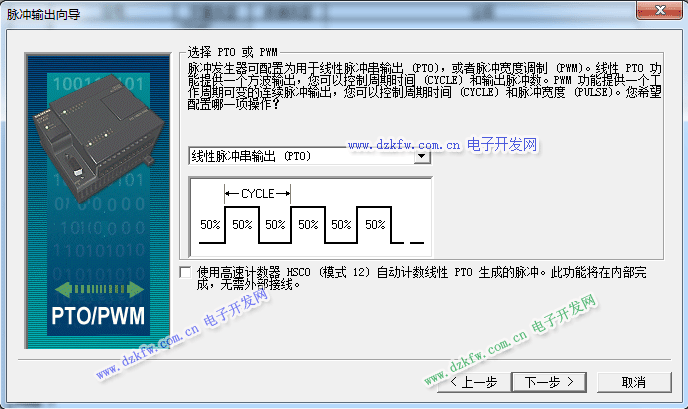

B、單擊“下一步”選擇“Q0.0”，再單擊“下一步”選擇“線性脈沖輸出（PTO）”。

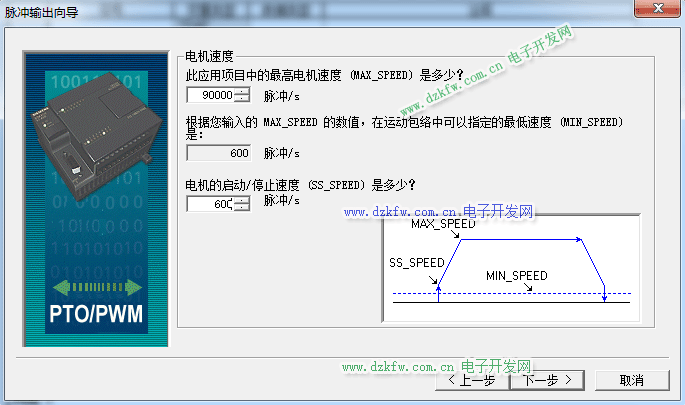

C、單擊“下一步”后，在對應的編輯框中輸入MAX_SPEED 和SS_SPEED 速度值。輸入最高電機速度“90000”，把電機啟動/停止速度設定為“600”。這時，如果單擊MIN_SPEED值對應的灰色框，可以發現，MIN_SPEED值改為600，注意：MIN_SPEED值由計算得出。用戶不能在此域中輸入其他數值。

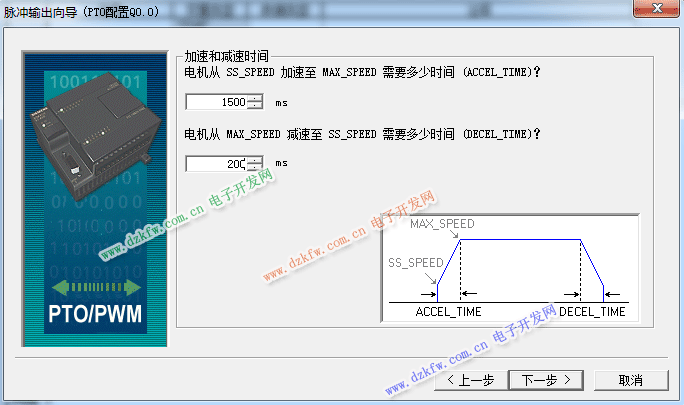

D、單擊“下一步”填寫電機加速時間“1500”和電機減速時間 “200”。

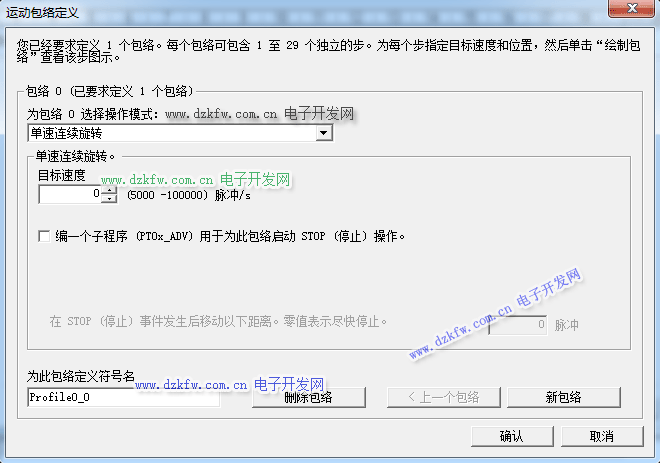

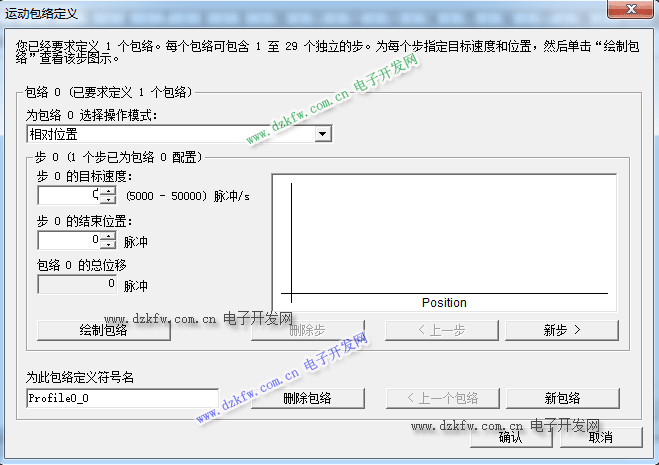

E、接下來一步是配置運動包絡界面。

該界面要求設定操作模式、1個步的目標速度、結束位置等步的指標，以及定義這一包絡的符號名。（從第0個包絡第0步開始）。在操作模式選項中選擇相對位置控制，填寫包絡“0”中數據目標速度“60000”，結束位置“85600”，點擊“繪制包絡”，如圖9所示，注意，這個包絡只有1步。包絡的符號名按默認定義。這樣，第0個包絡的設置，即從供料站→加工站的運動包絡設置就完成了。現在可以設置下一個包絡。

F、運動包絡編寫完成單擊“確認”，向導會要求為運動包絡指定V存儲區地址（建議地址為VB75～VB300），默認這一建議，單擊“下一步”出現下圖，單擊 “完成”。

2、項目組件

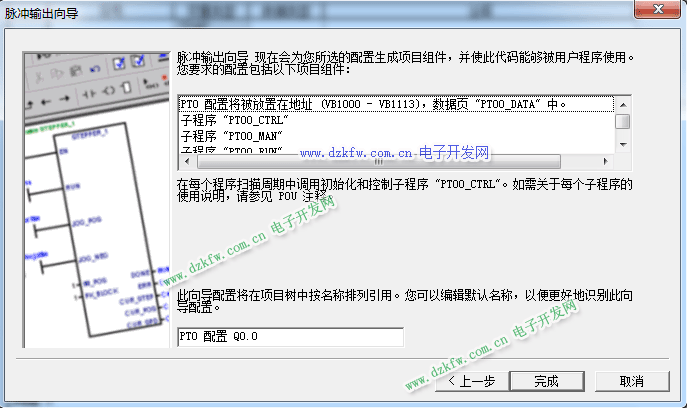

運動包絡組態完成后，向導會為所選的配置生成三個項目組件（子程序），分別是：PTOx_RUN子程序（運行包絡），PTOx_CTRL子程序（控制）和PTOx_MAN子程序（手動模式）子程序。一個由向導產生的子程序就可以在程序中調用了，如圖所示。
