西門子S7-200SMART 高速計數器與普通計數器的區別

普通計數器受PLC掃描的周期影響，高速計數器不受PLC掃描周期的影響。

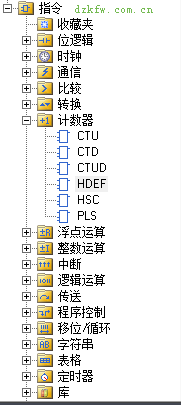

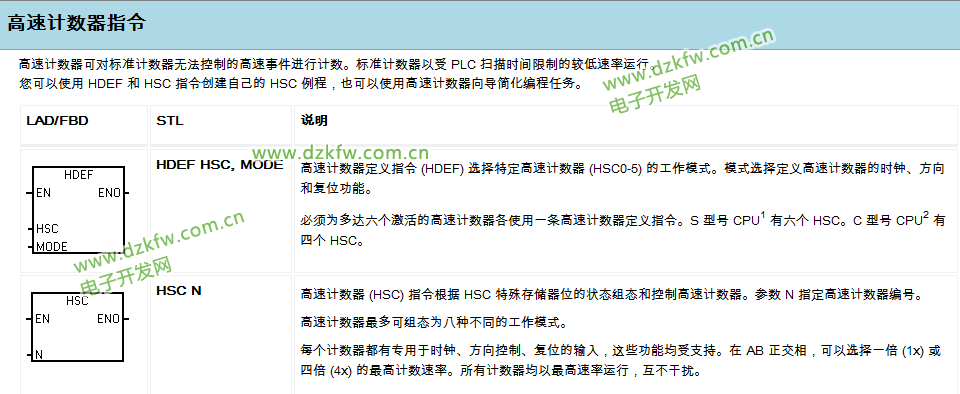

高速計數器指令在指令樹的計數器指令里面，共包含了兩個指令，分別是HSC和HDEF。

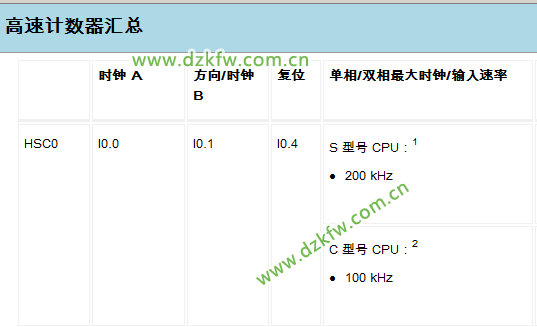

標準型的PLC每秒可接受20萬個脈沖，經濟型的PLC每秒可接收10萬個脈沖。標準型有6個，經濟型有4個。

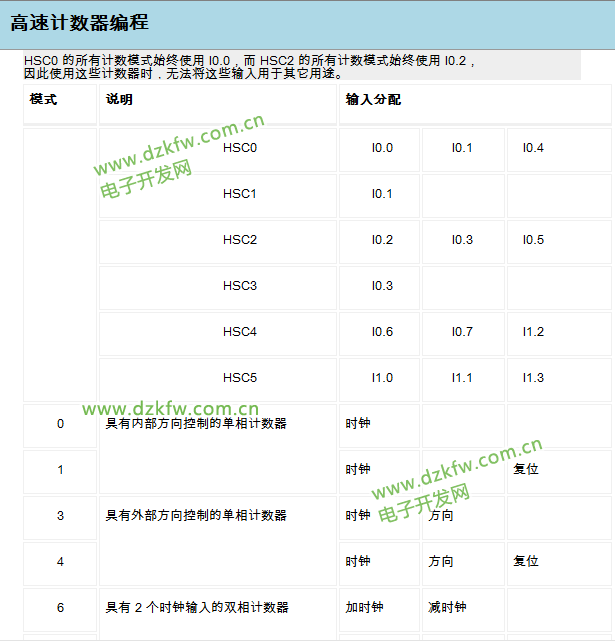

HSC填寫通道，你用了6個計數器通道中哪個通道就填寫哪個通道，MODE填寫8個模式中你用了哪個模式。

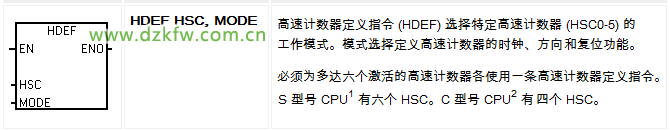

這個指令是你需要用哪個通道就相應的激活哪個通道，只有激活后才能正常使用。

假如我們選擇了0通道，選擇0號模式時，我們的時鐘（脈沖）就接到I0.0。0號模式只用接脈沖即可。

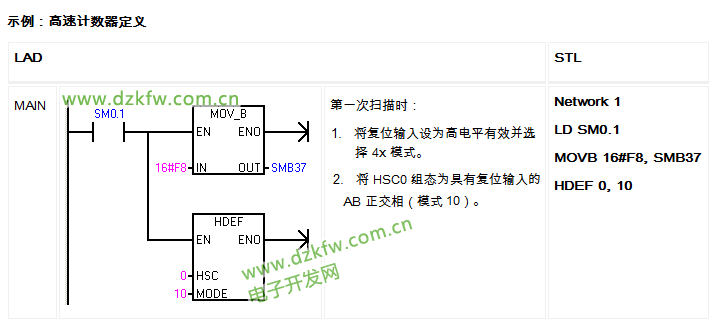

幫助給了一個示例，這個示例為通道0和模式10，就是AB正交相計數器并且接在PLC的I0.0、I0.1、I0.4上，相對應的1通道就不能再用了。4X模式較1X模式更精細。

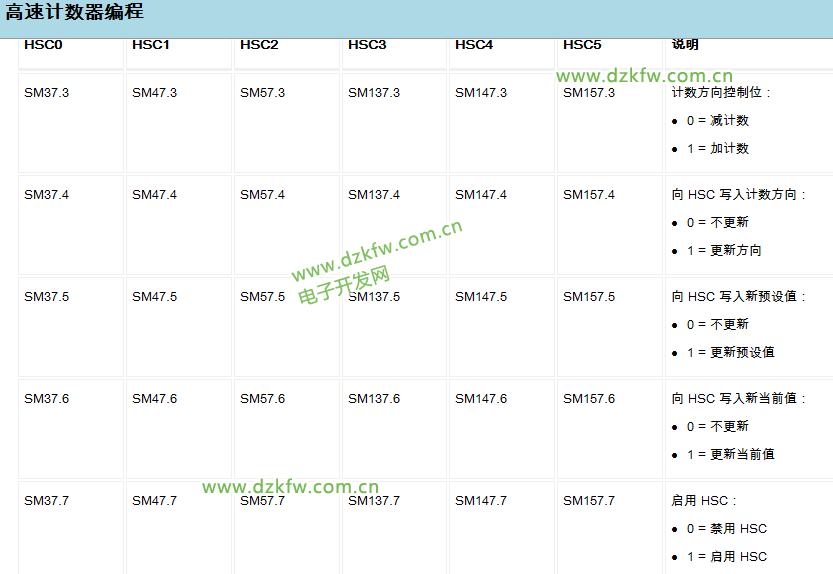

16#F8轉換為2進制就是11111000，那么也就是說SM37.7為1，SM37.6為1，SM37.5為1，SM37.4為1，SM37.3為1，SM37.2為0，SM37.0為0。
