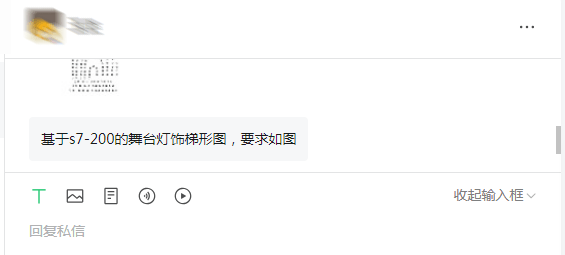

最近收到熱心網友微信公眾號的后臺私信，問了一個問題如下：

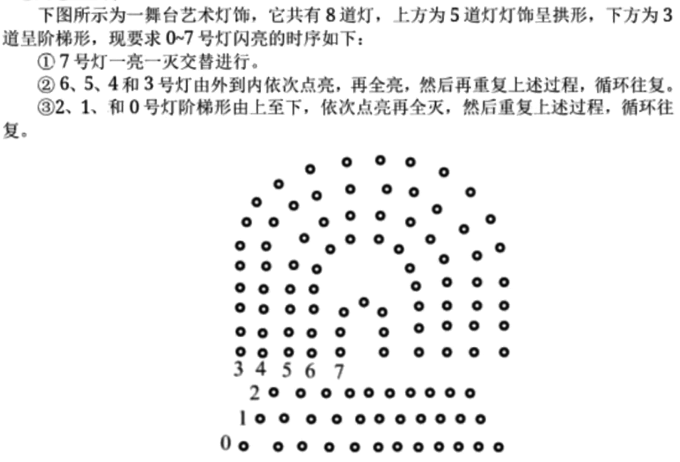

下圖所示為一舞臺藝術燈飾，它共有8道燈，上方為5道燈燈飾呈拱形，下方為3
道呈階梯形，現要求0~7號燈閃亮的時序如下:
①7號燈一亮一滅交替進行。
②6、5、4和3號燈由外到內依次點亮，再全亮，然后再重復上述過程，循環往復。
③2、1、和0號燈階梯形由上至下，依次點亮再全滅，然后重復上述過程，循環往復。

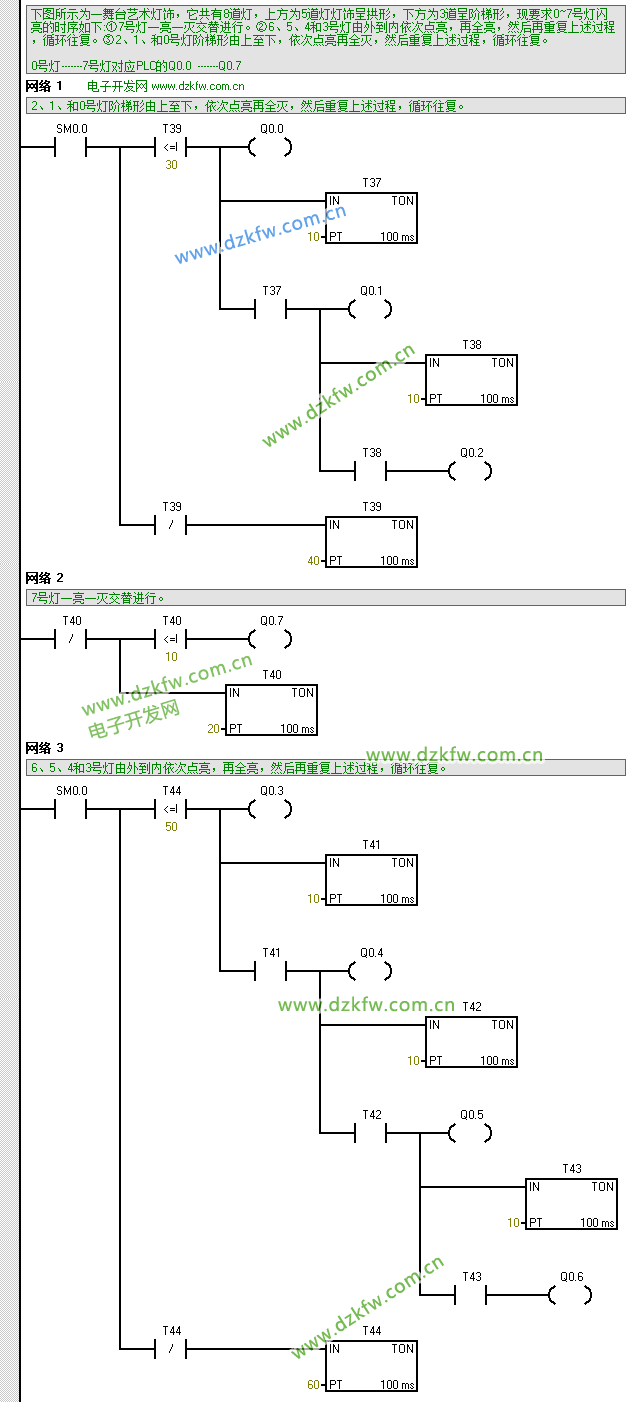

以下是參考的梯形圖示例如下：

利用定時和比較運算實現相應的定時功能，具體閃爍時間可以根據實際需要進行定時調整。

STL語句如下：

// 0號燈-------7號燈對應PLC的Q0.0  -------Q0.7
Network 1 // 電子開發網 www.www84811.com
// 2、1、和0號燈階梯形由上至下，依次點亮再全滅，然后重復上述過程，循環往復。
LD     SM0.0
LPS
AW<=   T39, 30
=      Q0.0
TON    T37, 10
A      T37
=      Q0.1
TON    T38, 10
A      T38
=      Q0.2
LPP
AN     T39
TON    T39, 40

Network 2
// 7號燈一亮一滅交替進行。
LDN    T40
LPS
AW<=   T40, 10
=      Q0.7
LPP
TON    T40, 20

Network 3
// 6、5、4和3號燈由外到內依次點亮，再全亮，然后再重復上述過程，循環往復。
LD     SM0.0
LPS
AW<=   T44, 50
=      Q0.3
TON    T41, 10
A      T41
=      Q0.4
TON    T42, 10
A      T42
=      Q0.5
TON    T43, 10
A      T43
=      Q0.6
LPP
AN     T44
TON    T44, 60

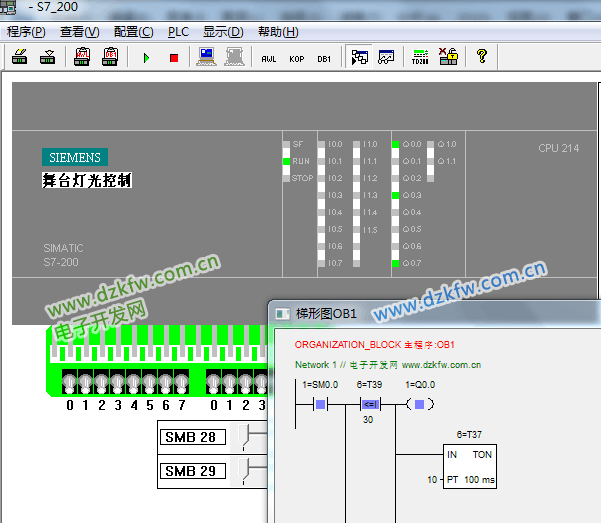

 仿真測試實現效果符合預期：
