以下例程基于西門子S7-200SMART PLC系集位邏輯、計數器、定時器為一體的邏輯思維編程控制小案例！希望能幫助大家在學習PLC的過程中快速的掌握邏輯編程！下面來看實際的控制要求吧！

某家電制造廠有一批洗衣機制造訂單，具體的控制要求如下：

（1）接通電源后，系統進入初始狀態，準備起動；

（2）按下系統啟動按鈕，開始進水，水位到達高水位后停止進水，并開始正轉洗滌；正轉洗滌15S后暫停3S

（3）3S后開始反轉，反轉15S后暫停

（4）暫停3S后若正反洗滌次數未滿10次，則返回繼續正轉洗滌

（5）若正反洗滌次數達到10次，則開始排水。水位降到低水位時，開始脫水并繼續排水

（6）脫水10S后即完成一次大循環，大循環未滿6次，則返回到初始進水的動作；進行下一次大循環。

（7）若完成了6次大循環，則進行洗完報警；報警10S后結束全部過程，自動停機

（8）在洗滌任何階段，按下停止則終止洗滌

好了，看完上訴要求后，腦子里是否馬上就有一定思路了呢？跟著我的思路來一步步完成就好。

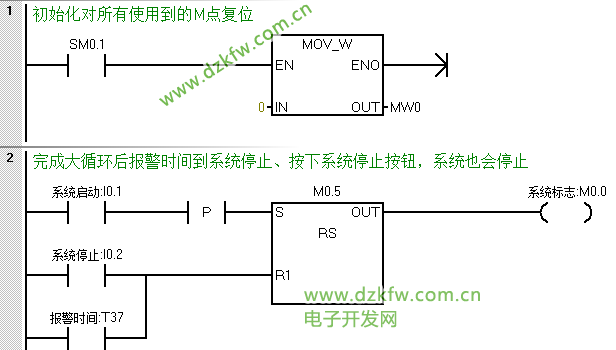

根據控制要求首先我們應該列出控制系統的IO分配表，這塊在這不做過多的介紹，直接講大家關心的程序設計部分，先是要有系統標志位，并在任何時候按下停止及工作完成后系統均要停止，所以我們可以編寫一段起保停的程序（也可使用復位優先指令）。

在編寫這段程序之前，可以使用初始化對其用到的所有中間變量點進行復位，這點我們程序設計時要有個規劃。梯形圖編程的程序如下：

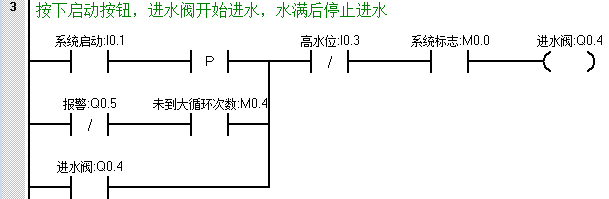

第二步：按下啟動后進水閥需要進水，在達到高水位后，停止進水；并且根據第六點控制要求，在未達到大循環次數時也需要進水，梯形圖程序如下：

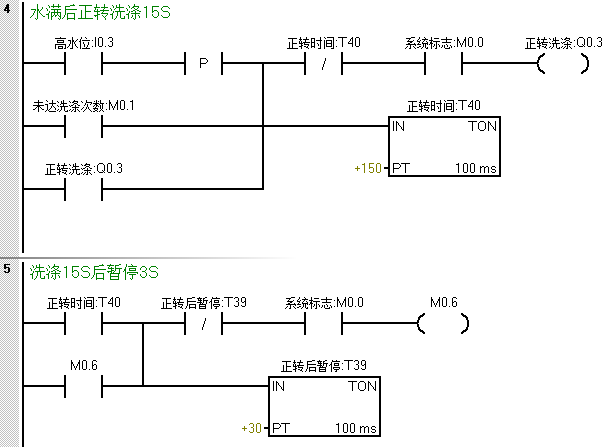

第三步：則是水滿后進行正轉洗滌部分；并且沒達到洗滌次數時，需循環洗滌。

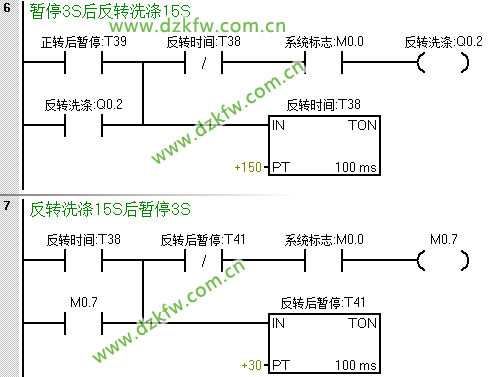

第四步：在正轉到達時間暫停后反轉洗滌

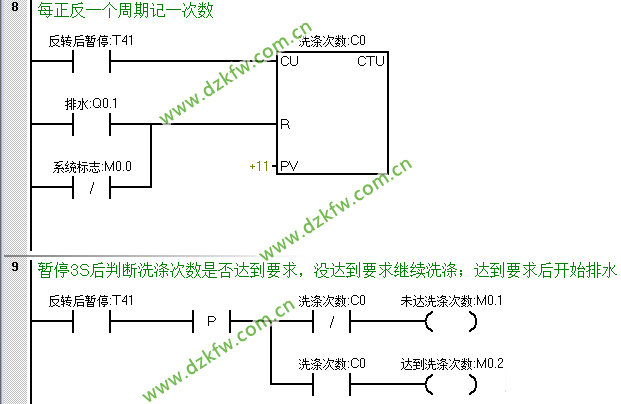

第五步：反轉暫停后完成一個周期進行計數，并判斷是否達到正反洗滌次數，未達到則回到程序段四繼續正轉洗滌，達到則開始排水。

在排水或系統停止后對洗滌次數清零

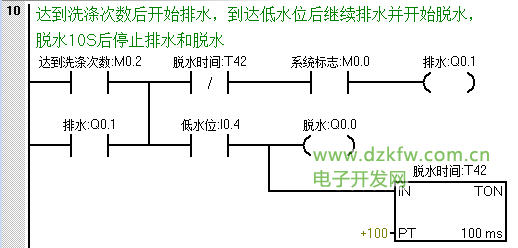

第六步：達到正反洗滌次數后開始排水，當排水到達低限位后繼續排水并開始脫水。

為了防止在未達到大循環次數就直接進水時，在此處增設一個在脫水?dāng)嚅_(kāi)時置位一個中間狀態位來作為進水的一個條件。

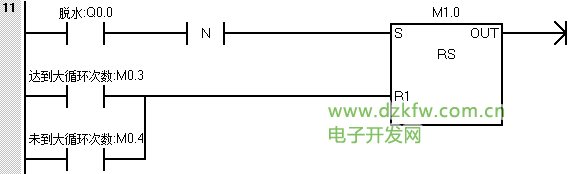

第七步：脫水完成一次記一次數，同樣的當系統停止或周期完成報警時對其進行復位。

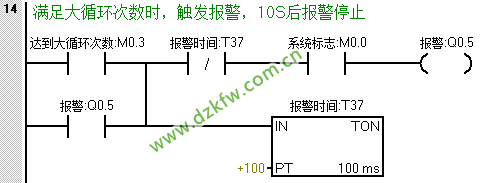

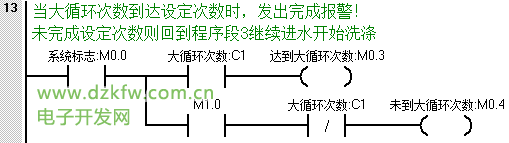

第八步：達到大循環次數后觸發報警，報警完成后系統停止，等待下一輪的工作。
