會員注冊用PLC構成裝配流水線控制系統

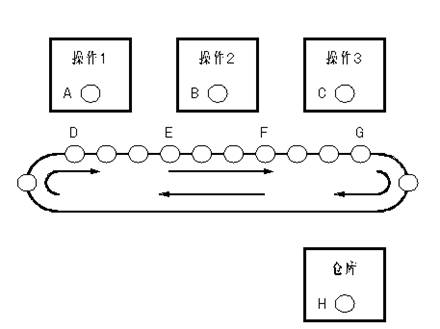

圖1 裝配流水線控制示意圖
二、控制內容
1． 1． 控制要求
起動后，按以下規律顯示：D→E→F→G→A→D→E→F→G→B→D→E→F→G→C→D→E→F→G→H→D→E→F→G→A……循環，D、E、F、G分別是用來傳送的，A是操作1，B是操作2，C是操作3，H是倉庫。
2．I/O分配
輸入 輸出
起動按鈕：I0.0 A：Q0.0 E：Q0.4
復位按鈕：I0.1 B：Q0.1 F：Q0.5
移位按鈕：I0.2 C：Q0.2 G：Q0.6
D：Q0.3 H：Q0.7
2． 按圖所示的梯形圖輸入程序。 循環移位SHRB語句

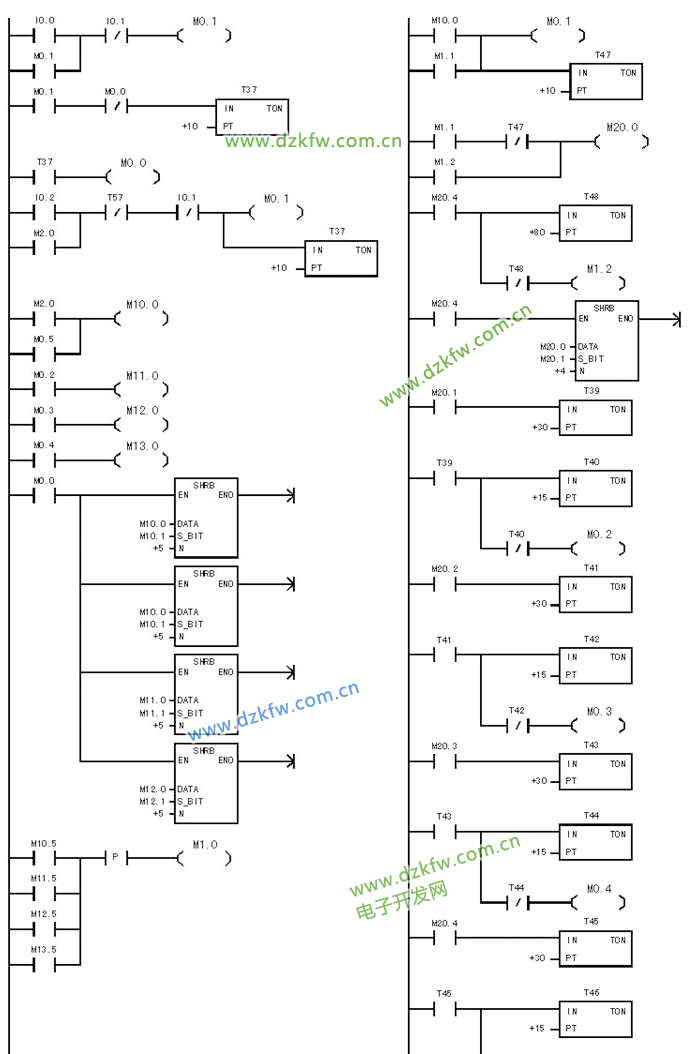

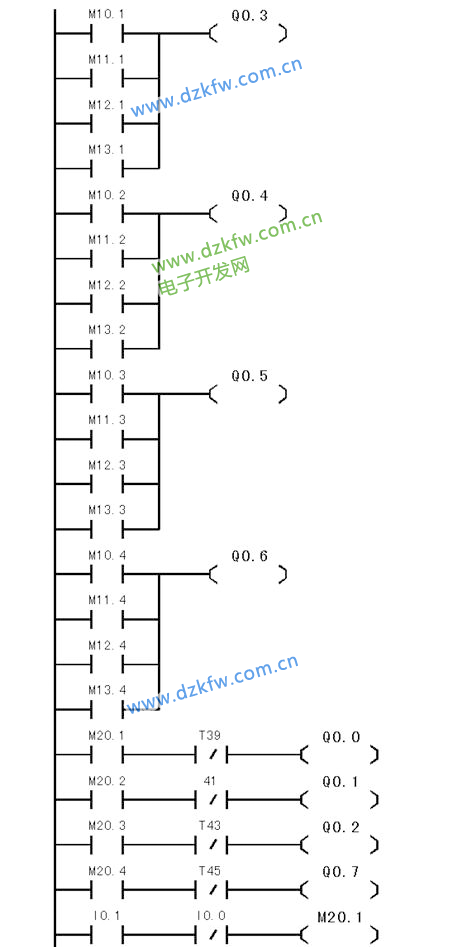

圖2 裝配流水線梯形圖
三、裝配流水線控制語句表
