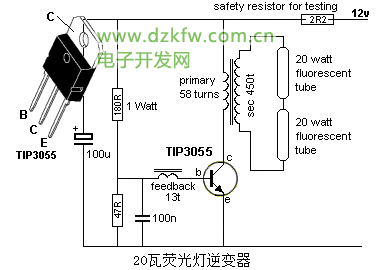

該電路將驅動一個40瓦或兩個20瓦串聯的熒光燈。
變壓器是繞在一個10mm直徑和8cm長的鐵氧體棒上。
導線直徑并不重要，但我們的原型使用0.61毫米和0.28毫米漆包線。
不要取出燈管讓電路空載工作，變壓器所產生的尖峰脈沖會損壞晶體管。
該電路在12V電壓下約1.5安培電流，比使用普通電感鎮流器在市電上工作更高效。

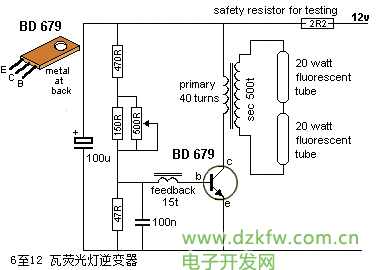

6至12 瓦熒光燈逆變器

電路將驅動一個40瓦或兩個20瓦串聯的熒光燈管，但比上述電路有更小的亮度，并且可以調節。
2×20瓦管=900毫安至1.2A，1個20瓦管＝450毫安到900mA，這取決于電位器調節的大小。
變壓器是繞在一個10mm直徑和8cm長的鐵氧體棒。導線直徑并不重要，我們的原型使用0.28毫米漆包線繞制所有繞組。
不要取出燈管讓電路空載工作，變壓器所產生的尖峰脈沖會損壞晶體管。電位器將調整亮度和不同的電流消耗。
散熱器必須是大于40平方厘米，并使用導熱硅脂。
