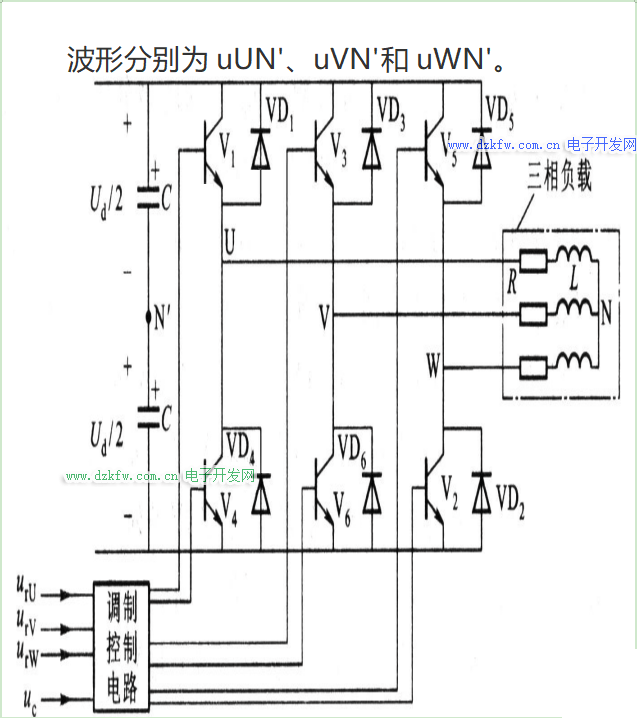

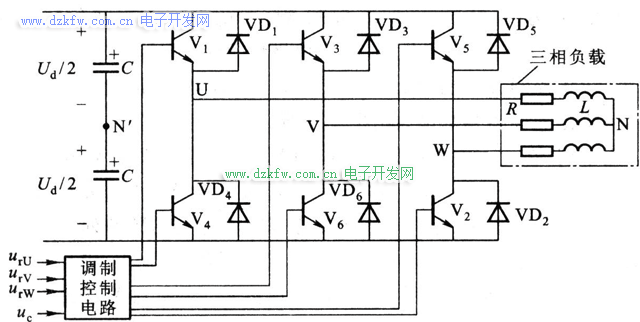

如上圖所示為三相橋式PWM逆變電路，功率開關器件為GTR，負載為電感性。從電路結構上看，三相橋式PWM變頻電路只能選用雙極性控制方式，其工作原理如下：

三相調制信號urU、urV和urW為相位依次相差120°的正弦波，而三相載波信號是公用一個正負方向變化的三角形波uc，如圖6-23所示。U、V和W相自關斷開關器件的控制方法相同，現以U相為例：在urU>uc的各區間，給上橋臂電力晶體管V1以導通驅動信號，而給下橋臂V4以關斷信號，于是U相輸出電壓相對直流電源Ud中性點N’為uUN’ ＝Ud/2。在urU<uc的各區間，給V1以關斷信號，V4為導通信號，輸出電壓uUN’ =-Ud/2。電路中VD1～VD6二極管是為電感性負載換流過程提供續流回路，其它兩相的控制原理與U相相同。三相橋式PWM變頻電路的三相輸出的PWM波形分別為uUN’、uVN’和uWN’。
