萬用表電源大多采用9V疊層干電池供電，這種電池不僅市售價高，而且在一些地區也不易購買到，使用壽命較短。下面介紹一種用一節GNY0.18型7號鎳鎘電池供電的電源，其特點是：延長電池使用時間，可反復充電；不用改動表中電路，也不需另設開關，使用比較方便、經濟。

1．電路工作原理

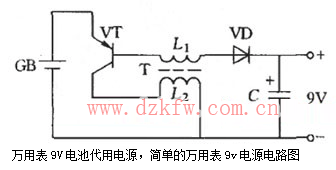

萬用表代用電源的電路，如圖1所示。電路由三極管VT、升壓變壓器T、二極管VD、電容C與電源GB五個元器件組成。三極管VT和升壓變壓器T構成變壓器反饋式振蕩器，當電源輸出端有負載電流通過時，三極管VT就有基極電流通過，電路就振蕩工作；反之，沒有基極電流，電池也不消耗電流，所以此電路不設電源開關。

圖1 電路原理圖

2．元器件選擇及安裝調試

VT：PNP型小功率三極管，如2N3906，β>200。

VD：1N4148型開關二極管。

C：1uF/16V。

T：升壓變壓器，采用Φ10mm磁環作骨架，初級繞組L2用Φ0.15mm漆包線繞16圈，次級繞組L1用Φ0.08mm漆包線繞140圈。繞制前，可以用塑料片或竹片自制一個小梭子。兩端各剪一小叉口，把漆包線繞在梭子上，然后再繞制，如圖2所示。

圖2 升壓變壓器制作圖

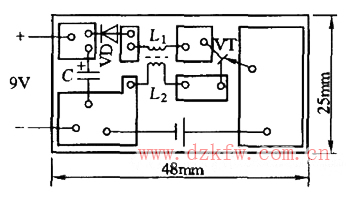

萬用表代用電源的印制電路，如圖3所示。電源的印制電路板可按圖示尺寸用刀刻法制作，不用打孔，全部元器件直接焊接在銅箔面上即可。電池安裝在電路板上，其正、負極處用有彈性的磷銅片做一個卡子，焊在印刷板相應位置上固定。外殼同疊層電池的體積相仿，也可直接安裝在萬用表盒內。

圖3 萬用表代用電源的印制電路

整個電路焊接完畢并檢查無誤后，就可以通電進行調試了。首先在電壓輸出端連接上一只3 kΩ/0.125W電阻，用萬用表直流電壓檔測量電容C兩端的電壓，查看是否在直流9V左右，如輸出電壓較低，可適當調換變壓器L2繞組兩端引線的位置。該電源長期使用性能良好，應注意定期檢查鎳鎘電池的容量，及時補充電能。
