此6v轉12v電路是一個簡單的電路圖，可以提供高達800mA 12V電源。適用于摩托車音響等簡單的電路中。通過修改電路中的一些元件，可以改變不同的輸出電壓。

元件號 參數
R1, R4 2.2K 1/4W 電阻
R2, R3 4.7K 1/4W 電阻
R5 1K 1/4W 電阻
R6 1.5K 1/4W 電阻
R7 33K 1/4W 電阻
R8 10K 1/4W 電阻
C1,C 0.1uF 瓷片電容
C3 470uF 25V 電解
D1 1N914 二極管
D2 1N4004 二極管
D3 12V 400mW 穩壓二極管
Q1,Q2,Q4 BC547 NPN 三極管
Q3 BD679 NPN 三極管
L1 電感
備注：
1、L1電感為直徑為0.5mm漆包線,80匝，外徑40毫米環形磁芯。
2、D3的值不同可以被用來調整從約0.6V至30V的左右不同的輸出電壓。請注意，在高電壓的電路可能電流提供不足。
3、C3可用一個較大的值，以提供更好的濾波。

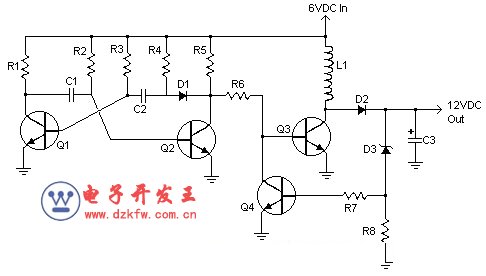

電路圖如下：
