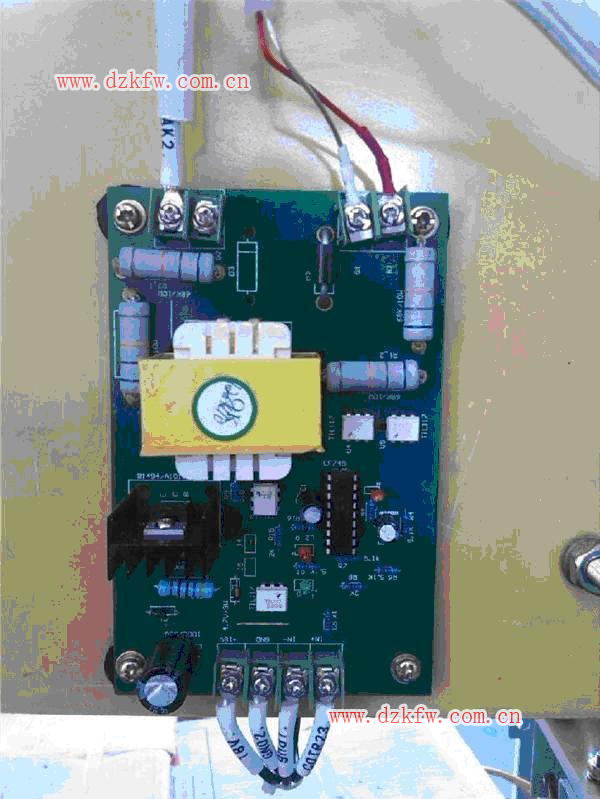

從圖上得知：這是可同時觸發2個可控硅的觸發板。圖中有一脈沖變壓器，其次級有2組線圈，分別接圖中的G1、K1和G2、K2接點。

       對于交流可控整流輸出電路或交流調壓電路，其主回路都含有2只可控硅器件作為正負半周的可控整流器件，由于這二個可控硅的陰極不為同電位，故需用2路獨立的觸發信號，來分別觸發這2只可控硅。圖中的G1、K1與G2、K2即為2路獨立的觸發信號的引線端。其與可控硅連線為：G1與K1接第一個可控硅的柵極與陰極，G2與K2接第二個可控硅的柵極與陰極，請見下圖的可控硅與觸發板的連線：該圖為可控硅交流調壓電路，主回路有2只反并聯可控硅組成，其D1管的柵極接觸發板的G1引線端，D1管的陰極接觸發板的K1引線端，D2管的柵極接觸發板的G2引線端，D2管的陰極接觸發板的K2引線端，D1與D2這二個可控硅是分別工作電源電壓的正負半周：

      正半周（即UA>UB）時，可控硅D1的陽極電位高于其陰極，故G1端輸入正脈沖觸發時，可控硅D1由截止變導通。而可控硅D2此時陽極電位低于其陰極，故G2端雖然也同時輸入觸發正脈沖，可控硅卻不會被觸發而導通。

      負半周時，可控硅D2陽極電位高于其陰極，故G2輸入正脈沖觸發時，D2可控硅由截止變導通。而可控硅D1此時陽極電位低于其陰極，故G1雖然也同時輸入觸發正脈沖，但D1可控硅卻不會被觸發而導通。

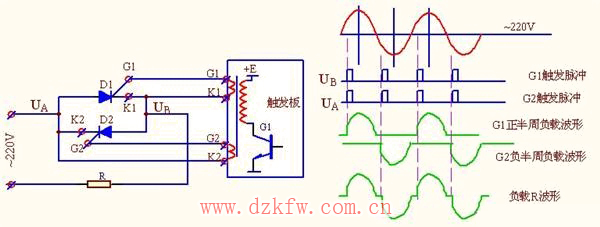

     下面出一個可控硅交流調壓電路，表示與觸發板連接圖：

       交流調壓電路工作原理：在交流正半周時，其UA >UB，及此時D1管的陽極電位高于陰極，而D2管的陽極電位低于陰極，故當觸發板發出觸發脈沖時，雖然G1與G2同時產生正脈沖，只有D1管被觸發而導通，G2管仍截至（見右側的G1正半周負載波形）。在交流負半周時，其UA <UB，及此時D1管的陽極電位低于陰極，而D2管的陽極電位高于陰極，故當觸發板發出觸發脈沖時，雖然G1與G2同時產生正脈沖，只有D2管被觸發而導通，G1管仍截至（見右側的G2正半周負載波形）。而負載電阻的波形為上述正負波形之和（即右側圖最低下圖）。如觸發脈沖的相位后移，會使正負半周的整流波形變小，即R的電壓變小，即改變觸發脈沖的觸發角，可達到改變輸出交流電壓的作用。
