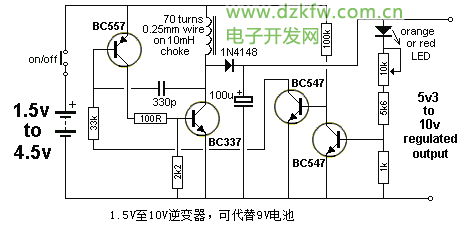

1.5V至10V逆變器

這是個非常巧妙的電路，能將1.5V電壓轉換至10V，以取代那些昂貴的9V電池，并還為微控制器項目提供了一個5V電源。

但是，巧妙的部分是電壓調節部分。輸出端無電流時，整個電路工作電流小于8mA。

接入470R的負載并輸出10v時，輸出電流為20mA，電壓降小于10mV。電位器將調整輸出電壓從5.3V到10V范圍。
