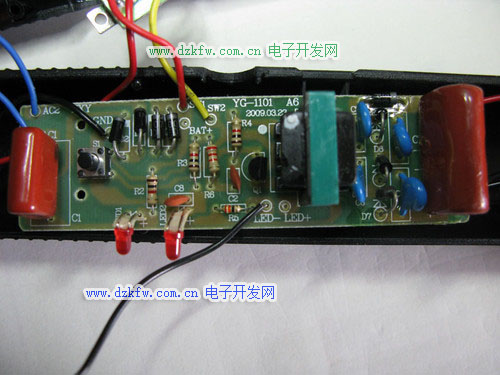

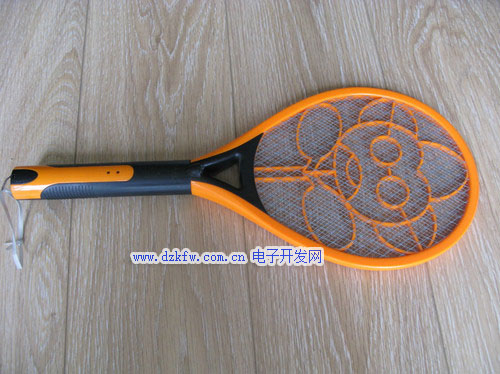

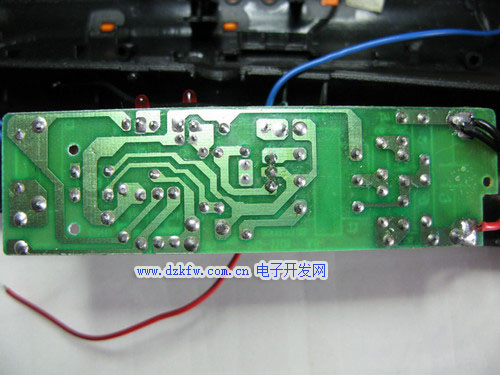

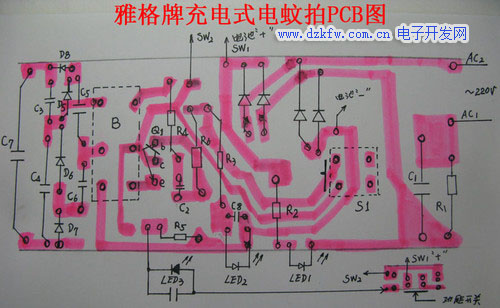

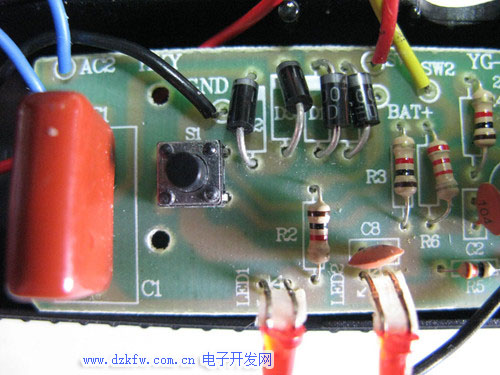

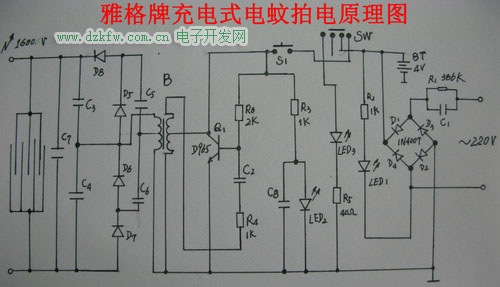

最近，看到來我博客尋覓充電式電蚊拍故障檢修的朋友增多。于是我將電蚊拍再次拆開，按照實物繪制了電蚊拍的印刷電路板圖和電原理圖。以供來尋求資料的朋友使用。由于水平有限，徒手繪制，難免會有錯誤的地方，僅供參考。

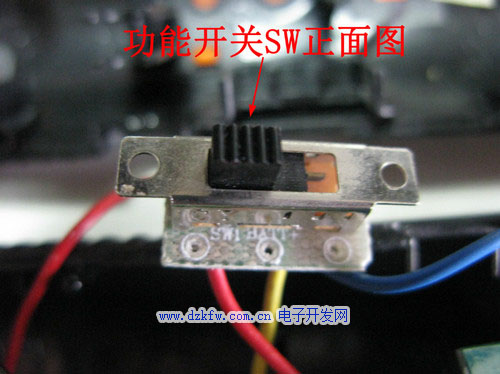

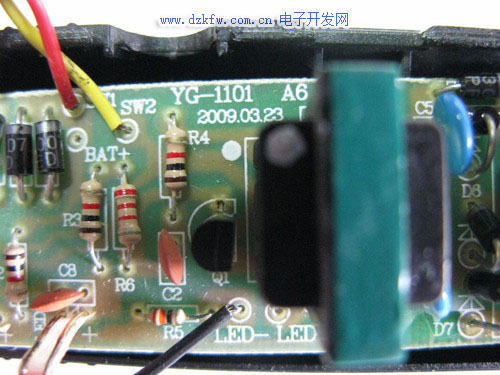

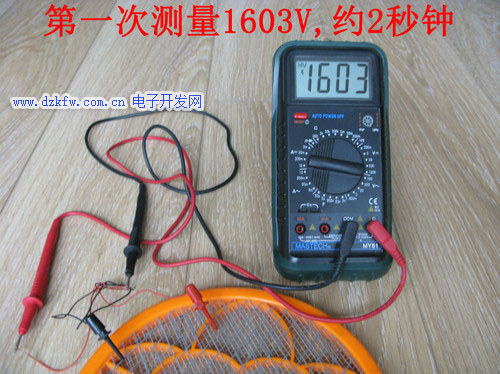

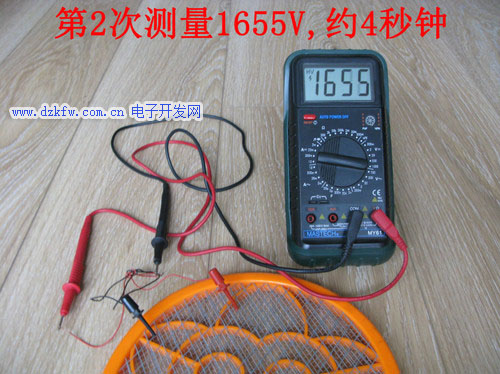

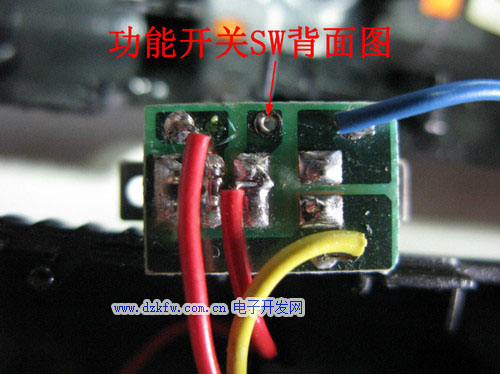

電路工作原理：電蚊拍手柄上有一個功能開關SW，SW開關共有三檔，向上推是第一檔。這時開關接通電池BT正極，電流通過開關經(jīng)LED3、電阻R5構成回路，使照明燈LED3點亮，也可在此狀態(tài)下打蚊子（耗電高）；中間檔是第二檔。當將SW開關放置在中間部位時，是為了給電池BT充電。當電蚊拍電池沒電時，要將手柄下端的單相插頭釋放出來，插到～220V插座上，D1～D4組成的硅整流橋給電池BT充電，LED1被點亮（充電指示）；將SW開關向下拉是第三檔。這是準備進行滅蚊工作。當按下S1微動開關時LED2被點亮（滅蚊電路工作指示），Q1、R6、C2、R4和變壓器B的初級線圈組成的振蕩電路開始工作，并在變壓器的次級線圈感應出電壓，經(jīng)D5～D8和C3～C6組成的倍壓整流電路，將輸出電壓迅速提升至1600V左右以滅殺蚊蠅（新拍應達到1800V以上）。
