有關缺相保護的知識，分享二個簡單的缺相保護電路圖，一個是在電動機單相運轉電路的基礎上，加裝一個中間繼電器來實現缺相保護，另一個是電動機缺相自動保護電路，下面具體來看下。

缺相保護電路圖

1、缺相保護電路一

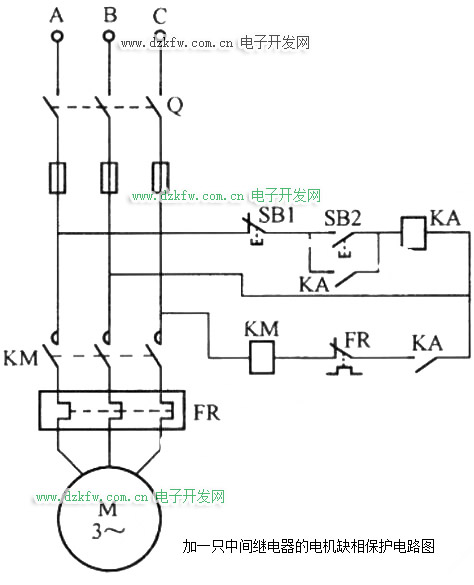

該電路是在電動機單向運轉電路的基礎上，加裝一只中間繼電器來實現缺相保護的電路。

其運行原理如下：

起動時按下起動按鈕SB2，中間繼電器KA得電吸合并自鎖，另一個常開觸點閉合，使接觸器KM得電吸合，電動機起動運轉。停止時按下按鈕SB1，KA斷電釋放，KM斷電釋放，電動機停轉。

當A相電源斷，KA不能得電；當B相斷時，按下SB2時，因中間繼電器串聯在接觸器線圈上的常開觸點未閉合，使KA和KM不能得電；當C相斷時，接觸器KM不能得電。

因此，任何一相斷相，電動機都無法起動，從而實現了缺相保護的目的。

2、缺相保護電路二

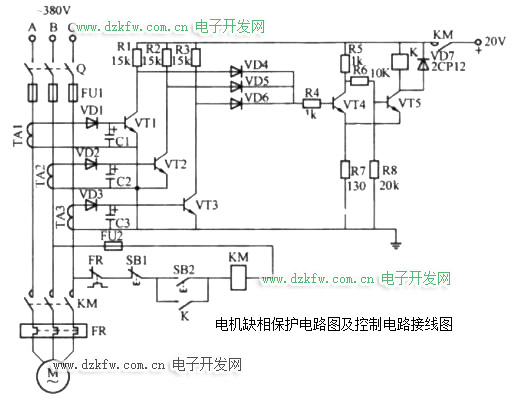

一種電動機缺相自動保護電路，本電路利用三相電動機缺相時，三相電流不平衡的特點，采用三只電流互感器檢測三相電流是否平衡。當不平衡時發出信號，使接觸器斷電，及時切斷電動機電源，從而保護電動機不因缺相而燒壞。

在上圖中，按下起動按鈕SB2，接觸器KM得電吸合，主觸點接通電動機電源，電動機起動，同時KM的輔助觸點接通保護電路電源。如果三相電流平衡，三只互感器感應電壓經二極管VD1~VD3整流，使三極管VT1~VT3導通，VT4截止，VT5導通，繼電器K得電，其常開觸點閉合，KM繼續得電，電動機保持正常運轉。

當電動機起動或運轉時一相斷相，導致VT1~VT3之一截止，使VT4導通，VT5截止，K失電，KM斷電，電動機停轉，以避免電動機缺相運轉而燒壞。圖中VT1~VT4可用3DG6型，VT5用3DG12型，K為JR-4型。
