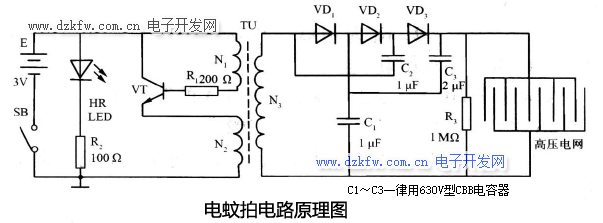

電蚊拍電路原理圖

該電路主要由高頻振蕩電路、三倍壓整流電路和高壓電網三部分組成。

當按下電源開關SB時，由三極管VT和高頻變壓器TU構成的高頻振蕩器通電工作，把3 V直流電變成18 kHz左右的高頻交流電，經TU升壓到約600 V，再經二極管VD2～VD4、電容C1～C3的三倍壓整流升高到1500 V左右，加到蚊拍的金屬網上。當蚊蠅觸及金屬網絲時，造成電網短路，蚊蠅即會被強大的電流擊暈、擊斃。

電路中，紅色發光二極管HR和限流電阻R，構成指示燈電路，用來指示電路通斷狀態及顯示電池電能的耗損情況。

元器件選擇

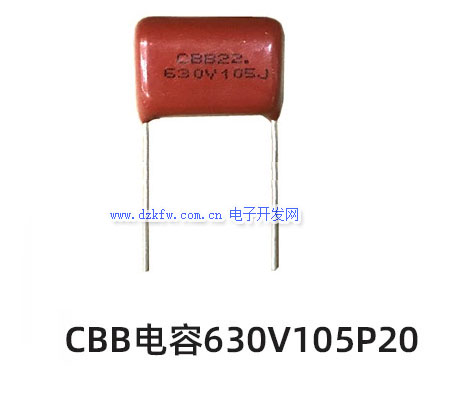

晶體管VT選用2N5609型硅NPN中功率三極管，亦可用8050、9013型等常用三極管代替。VD1用φ3mm紅色發光二極管，VD2～VD4用1N4007型硅整流二極管。 R1～R3均用RTX-1/8W型碳膜電阻器。C1～C3一律用630V型CBB電容器，SB用6mm×6mm立式微型輕觸開關。G用5號干電池兩節串聯（配塑料電池架）而成，電壓3V。 高頻變壓器T須自制：選用2E19型鐵氧體磁芯及配套塑料骨架，L1用φ0.22mm漆包線繞22匝，L2用同號線繞8匝，L3用φ0.08mm漆包線繞1400匝左右。注意圖中黑點為同名端，頭尾順序繞，繞組間墊一、二層薄絕緣紙。
