OP07構成的高穩定熱電偶測溫放大電路

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-02-01

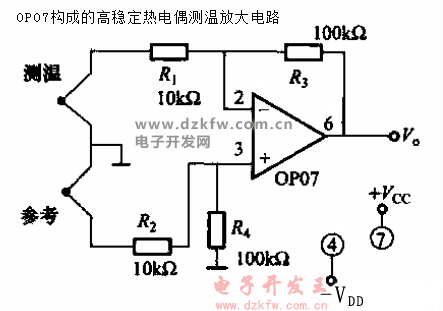

OP07構成的高穩定熱電偶測溫放大電路如圖所示

OP07構成的高穩定熱電偶測溫放大電路

OP07為低漂移(最大電壓漂移25 vV、最大溫漂0.6pcV/C)、低噪聲(最大0. 6v咋一P)、超穩定性(最大0.6pLV門C.月)、寬電源電壓范圍( t3~±18V)的高性能運算放大器。

由于R3/Rl=R4/R2,因此,OP07構成差分放大器,測溫部分為“測溫”熱電偶和“參考”熱電偶,后者置于環境中,前者置于被測物體上,“測溫”熱電偶上的溫度變化轉換為熱電勢,經放大后輸出電壓。
