LM324系列器件帶有真差動輸入的四運算放大器，具有真正的差分輸入。與單電源應用場合的標準運算放大器相比，它們有一些顯著優點。該四放大器可以工作在低到3.0伏或者高到32伏的電源下，靜態電流為MC1741的靜態電流的五分之一。共模輸入范圍包括負電源，因而消除了在許多應用場合中采用外部偏置元件的必要性。本文為大家?guī)��?lái)多個lm324典型應用電路圖。

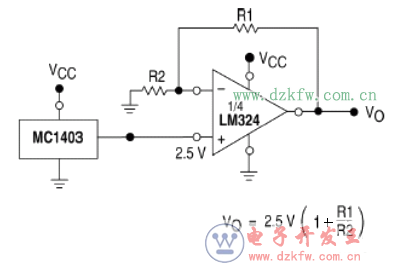

1、lm324電壓參考電路圖

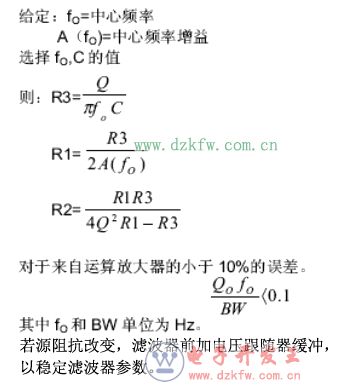

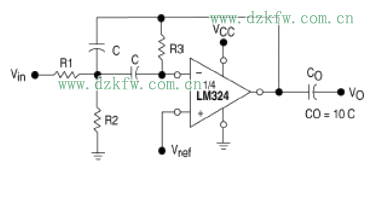

2、多路反饋帶通濾波器電路圖

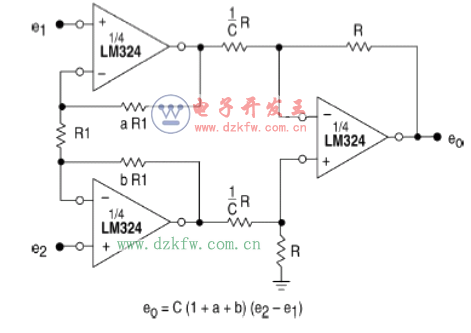

3、LM324高阻抗差動放大器電路圖

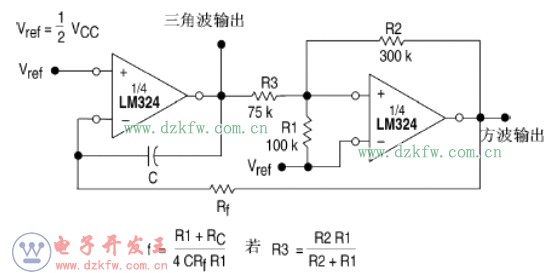

4、LM324函數發生器電路圖

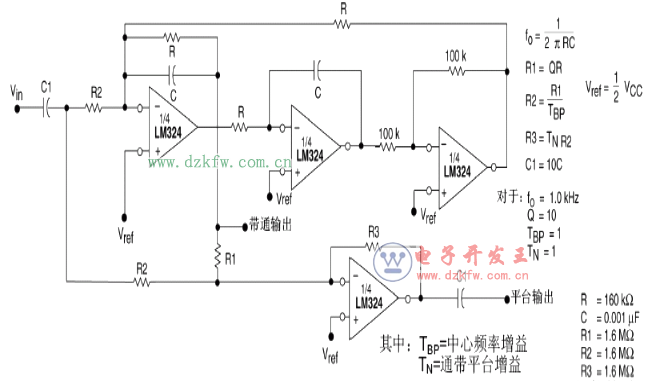

5、LM324雙四級濾波器

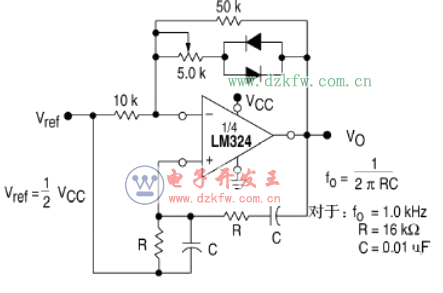

6、LM324維思電橋振蕩器電路圖

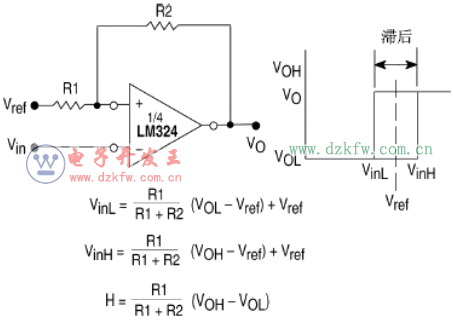

7、LM324滯后比較器電路圖

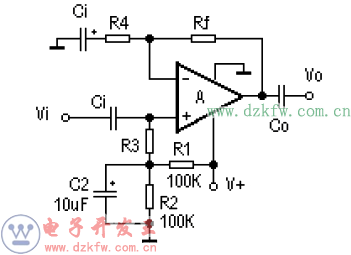

8、反相交流放大器

9、交流信號三分配放大器

10、有源帶通濾波器

11、單穩態觸發器
