分析多級放大電路的基本方法是：化多級電路為單級，然后再逐級求解。化解多級電路時要注意，后一級電路的輸入電阻作為前一級電路的負載電阻；或者，將前一級輸出電阻作為后一級電路的信號源內阻。

一、電壓放大倍數

式中Au1、Au2…Aun ：多級放大電路各級的電壓放大倍數。

Au（dB）= Au1（dB）+ Au2（dB）+ …+ Aun（dB） GS0228

二、輸入電阻和偷出電阻

多級放大電路的輸入電阻就是第一級放大電路的輸入電阻，其輸出電阻就是最后一級放大電路的輸出電阻。有時第一級的輸入電阻也可能與第二級電路有關，最后一級的輸出電阻也可能與前一級電路有關，這就取決于具體電路結構。

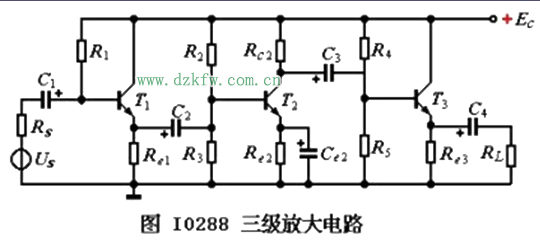

例題 三級放大電路如圖Z0225所示。計算該電路的Au 、ri 、ro 。

解：（1）電壓放大倍數

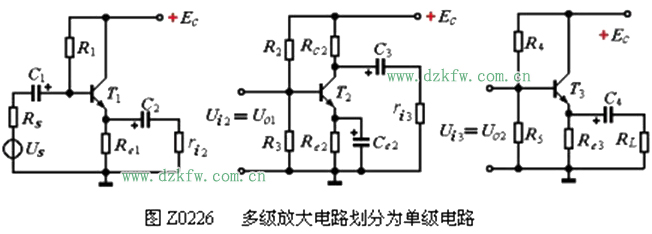

按前述分析方法將三級放大電路劃分為3個單級放大電路，如圖Z0226所示。

由上圖可見，第一級電路和第三級電路為共集電極放大電路，其電壓放大倍數為：Au1＝Au3≈1，第二級電路為共射極放大電路，它的電壓放大倍數為

Au2 = - β（RC2∥ri3）/rbe2

總電壓放大倍數為： Au＝Au1·Au2·Au3≈

（2）輸入電阻

第一級電路為射極輸出器，它的輸入電阻為： 故：

（3）輸出電阻

第三級電路為射極輸出放大電路則：

由上例可以看出，分析多級放大電路的關鍵在于正確地劃分出各單級放大電路。
