音頻前置放大器的設計與制作,NE5532 PRE-AMPLIFIER

關鍵字：NE5532，前置放大器電路圖

作者：毛瑞麗

前置放大器要的主要技術指標如下。
　　電壓放大倍數：10倍：
　　通頻帶：50Hz～20kHz。
　　本項目學習中應掌握的知識點。三極管放大原理，共射、共集、共基放大電路的性能特點，共射放大電路簡單分析和計算，多級放大器的特點及應用。集成運放原理及應用等。

　　1．電路設計
　　本項目設計和制作的是一個雙聲道擴音機的前置放大部分。每個聲道包括前置放大器和音量調節電路兩部分。前置放大器由集成運放實現，音量控制用雙聯電位器實現。

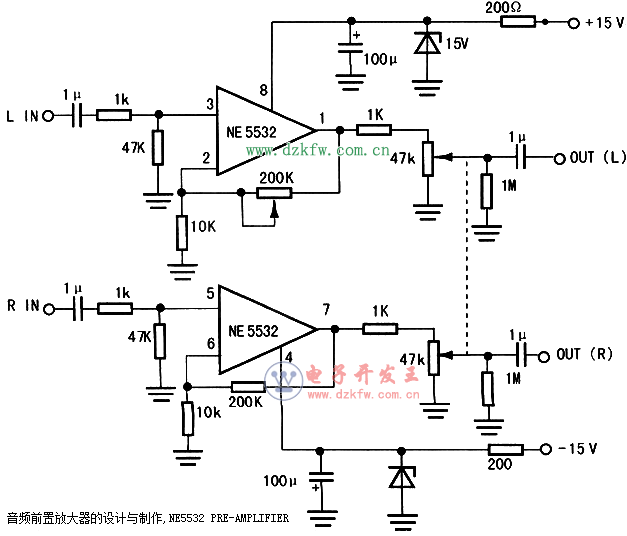

　　電路如下圖所示。集成運放用NE5532。
　　NE5532是雙運放，屬于高性能低噪聲運放，它具有較好的噪聲性能、優良的輸出驅動能力及相當高的小信號與電源帶寬。
    電路為兩個同相輸入放大電路，通過分析可知電路的電壓放大倍數約為11倍，分別對應兩個聲道。圖中200k電位器的作用是保證兩個聲道增益相同；雙聯電位器的作用是同時調節兩個聲道輸出電壓的大小，即兩個聲道音量的大��；穩壓管的作用是保證電源供給的電壓為士15V；電源上電容的作用是消除紋波和高頻噪聲的影響，防止自激；輸入、輸出端的電容是起到隔直流的作用。

　　2．電路制作焊接電路時注意：
　　(1)雙聯電位器不要固定在電路板上，應在組裝時固定在外殼上，作為調節音量的旋鈕。
　　(2)為保證兩個聲道的平衡，可將其中一個放大器的反饋電阻用200kΩ電位器代替，通過調節電位器的阻值保證兩個放大器增益相等。
　　3．電路調試方法
　　(1)兩個通道輸入端輸入相同的交流小信號(Ui=10mV，f=1kHz)測量兩個輸出端電壓，觀察輸出電壓變化范圍；(2)調節200kΩ電位器，使兩個輸出端輸出電壓相等。
　　(3)改變輸入信號頻率，記錄輸出電壓幅度。找到輸出電壓為最大電壓的0_7倍時的頻率值，畫出幅頻特性曲線。
　　4．調試過程
　　中容易出現的問題及解決方法
　　(1)無輸出電壓：電源是否接通；穩壓管是否接反或型號不對；輸入端是否有信號。
　　(2)放大倍數不對：反饋電阻和反相端電阻阻值是否有誤。
