會員注冊| 三極管放大電路（一）靜態工作點的分析計算 | ||||||||||||||||||||||||
 |
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
| 根據電路可以得到 | ||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||
 |
||||||||||||||||||||||||
| （二）性能指標的分析計算 | ||||||||||||||||||||||||
| 1.電壓放大倍數 | ||||||||||||||||||||||||
| 根據微變等效電路可得 | ||||||||||||||||||||||||
 |
||||||||||||||||||||||||
 |
||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||
 |
||||||||||||||||||||||||
| 所以 | ||||||||||||||||||||||||
| 結論：共集電極放大電路的電壓放大倍數是小于并近似等于1的，而且輸出信號電壓△Uo與輸入信號電壓△UI同相。 | ||||||||||||||||||||||||
| 2.輸入電阻Ri和輸出電阻Ro | ||||||||||||||||||||||||||||
| （1）輸入電阻Ri | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
| 根據圖示電路可得 | ||||||||||||||||||||||||||||
| （2）輸出電阻Ro | ||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||
| ==> | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
| 在大多數情況下都有 | ||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
| 3.電流放大倍數 | ||||||||||||||||||||||||||||
|
| ||||||||||||||||||||||||||||
| 根據微變等效電路可得 |  |
|||||||||||||||||||||||||||
| 4.跟隨范圍 | ||||||||||||||||||||||||||||
| 共集電極放大電路的動態范圍稱為跟隨范圍。 不失真的集-射極電壓的信號分量的最大幅值為 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||
| 因此跟隨范圍 | ||||||||||||||||||||||||||||
| 共集電極放大電路具有如下的的特點： | ||||||||||||||||||||||||||||
| 1. 電壓放大倍數小于1，輸出信號電壓△UO與輸入信號電壓△Ui同相。 2. 電流放大倍數可大于1，具有電流放大和功率放大的能力。 3. 輸入電阻大，向信號源取的電流小。輸出電阻小，帶負載能力強。 | ||||||||||||||||||||||||||||
| 例： |  |
||||||||||||||
| 在圖中所示的射極跟隨器中，已知晶體管的 | |||||||||||||||
| 求（1）計算Aus ，Ri和Ro （2）若負載RL開路，再計算Aus |
|||||||||||||||

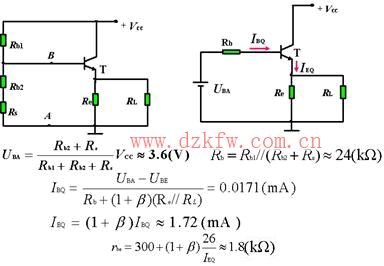

| 解： | （1）畫出電路的直流通路，應用戴維南定理得到化簡的等效直流通路 | ||||||||||||||
 |
|||||||||||||||

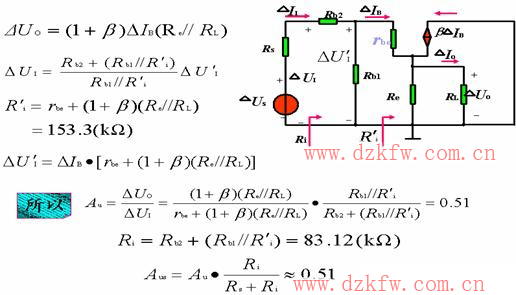

| 畫出電路的微變等效電路 | |||||||||||||||
|
| |||||||||||||||
 |
|||||||||||||||
 |
|||||||||||||||

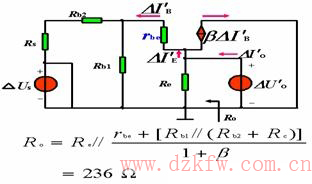

| 畫出Ro的等效電路 | |||||||||||||||
