FET差分式放大電路的特點

輸入阻抗高，輸入偏置電流很小。

JFET構成的差分式放大電路：輸入電阻可達10¹²W，輸入偏置電流約為100pA數量級；

MOSFET差分式放大電路：輸入電阻則可達10¹⁵W，輸入偏置電流在10pA以下。

FET差分式放大電路的分析

FET差分式放大電路的電路結構、工作原理和分析方法與BJT差分式放大電路基本相同，并具有相同的電路特點，只不過是用FET的小信號模型來分析計算而已。

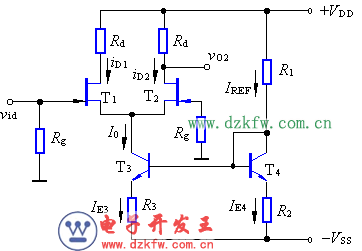

圖1所示為帶恒流源的JFET差分式放大電路。其中JFET T₁、T₂是差分對管，BJT T₃、T₄及R₁、R₂、R₃組成恒流源電路，用于抑制共模信號。電路的動態指標計算類似于場效應管單極共源放大電路。由于該電路是單入-單出差分式放大電路，所以，其差模電壓增益為

式中g_m為T₁、T₂的互導。

輸入電阻的計算與BJT構成的差分放大電路有所差別。由于場效應管的輸入電阻很大，柵極電流可忽略不計。同時，該電路的柵極有R_g電阻接地。所以，差模輸入電阻為

R_id»R_g
