多級阻容耦合放大電路

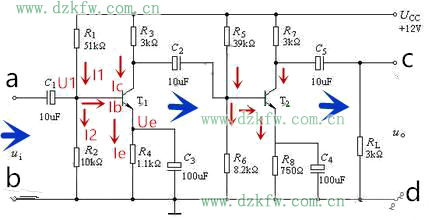

這是一個二級阻容耦合放大電路，前后兩級電路形式一致。
1.電路由兩級放大電路組成，即以T1、T2兩個三極管為中心的基本放大電路；
2.耦合方式為阻容耦合，由電解電容器C1、C2、C5作為耦合電容，用來隔斷各級的直流偏置并傳遞信號；根據容抗Xc=1/2πfc，頻率、電容越大容抗越小，因此這種電路的高頻特性好，當頻率低至一定值時，信號幾乎通不過；另外為了降低容抗，選用容量較大的電解電容器作為耦合電容。需要指出的是并不是頻率越大越好，這種電路的晶體管的頻率特性決定了其實用范圍，也即通頻帶，在此范圍之外，電壓放大倍數均會降低。阻容耦合是三大耦合方式之一，各有特點。
3.若第一級的電壓放大倍數為A1，第二級的電壓放大倍數為A2，則整個電路的放大倍數A=A1.A2；
4.分析晶體管放大電路，首先分析其直流通道，上圖T1的直流電流方向就是紅色箭頭方向；
5.每級電路均屬于分壓式電流負反饋偏置電路，電路特點，由電阻R1、R2組成分壓電路，分壓就是這個意思；發射極電阻R4，電流I2遠大于Ib,這樣電壓U1基本不變，當溫度升高，Ib增加，Ie增加，Ue增加，Ub-Ue減小，Ube減小，Ib減小，靜態工作點又恢復到升溫之前；達到了穩定靜態工作點的目的，負反饋的意思就是反饋信號削弱了輸入信號。這種電路在實踐中應用非常廣泛；
6.每級屬于共射放大電路，這種電路的特點是電壓放大倍數大、電流放大倍數大，輸入電阻低、輸出電阻高，輸入信號與輸出信號反相；
7.C3、C4為旁路電容，就是讓交流信號順利通過，而不產生負反饋，如果沒有旁路電容，則不僅對直流產生反饋對交流信號也產生負反饋，導致信號放大倍數降低；一般旁路電容的容量較大，選擇電解電容器。
