電路功能介紹

當按鍵S1按下時，揚聲器開始發聲，延遲一段時間后，揚聲器發聲停止。

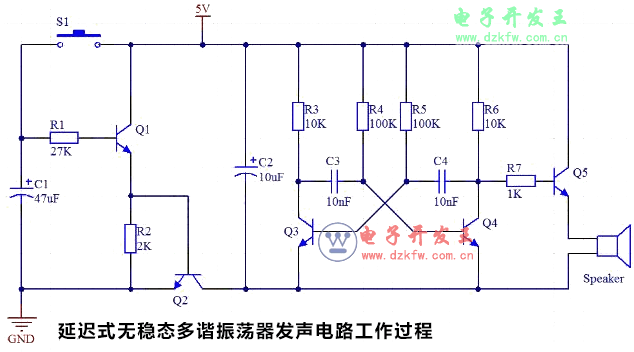

本電路可分為三個部分：

1、三極管Q1，Q2以及外圍電阻電容組成的延遲開關電路，如下圖中的紅色區域；

2、三極管Q3，Q4以及外圍電阻電容組成的無穩態多諧振蕩器電路，如下圖中的綠色區域；

3、三極管Q5，揚聲器組成的發聲電路。

電路工作過程

1、電路通電后，未按下按鍵S1時，電解電容C1上無電荷，所以三極管Q1的基極電壓為0V，所以三極管Q1截止，Q2也截止。Q2截止后，無穩態多諧振蕩器與發聲電路沒有電流回路，所以此時揚聲器是不發聲的。

2、按下按鍵S1時，電解電容C1開始充電，同時三極管Q1的基極電壓開始升高，當基極電壓上升到1.4V時，三極管Q1開始導通，同時三極管Q2的基極有電流流過，三極管Q2也開始導通。

3、Q2開始導通后，無穩態多諧振蕩器就開始工作，三極管Q4輸出振蕩頻率的方波音頻信號，通過電阻R7送至功率放大管Q5驅動揚聲器開始發聲。

4、按鍵松開后，電解電容C1通過電阻R1開始慢慢放電，放電過程中，揚聲器還能保持發聲。當放電到無法使三極管Q1導通時，三極管Q2也會截止，同時無穩態多諧振蕩器電路和發聲電路的電流回路也被截止，所以揚聲器停止發聲。

注意事項

1、三極管Q2起到一個開關作用，導通時，無穩態電路才有電流通過GND流回電源，否則整個工作回路被切斷。

2、揚聲器發聲的頻率由無穩態多諧振蕩器電路決定，關于無穩態多諧振蕩器工作過程的詳細講解可參考前面的相關實例。
