RC振蕩電路，采用RC選頻網絡構成，適用于低頻振蕩，一般用于產生1Hz~1MHz（fo=1/2πRC）的低頻信號。對于RC振蕩電路來說，增大電阻R即可降低振蕩頻率，而增大電阻是無需增加成本的;而對于LC振蕩電路來說，一般產生的正弦波頻率較高，若要產生頻率較低的正弦振蕩，勢必要求振蕩回路要有較大的電感和電容，這樣不但元件體積大、笨重、安裝不便，而且制造困難、成本高。因此，200kHz以下的正弦振蕩電路，一般采用振蕩頻率較低的RC振蕩電路。

　　電路特點

　　對于RC振蕩電路來說，增大電阻R即可降低振蕩頻率，而增大電阻是無需增加成本的。常用LC振蕩電路產生的正弦波頻率較高，若要產生頻率較低的正弦振蕩，勢必要求振蕩回路要有較大的電感和電容，這樣不但元件體積大、笨重、安裝不便，而且制造困難、成本高。因此，200kHz以下的正弦振蕩電路，一般采用振蕩頻率較低的RC振蕩電路。

　　常用類型

　　RC移相式振蕩器

　　具有電路簡單，經濟方便等優點，但選頻作用較差，振幅不夠穩定，頻率調節不便，因此一般用于頻率固定、穩定性要求不高的場合。其振蕩頻率為：fo=1/（2πRC）

　　RC橋式振蕩器

　　將RC串并聯選頻網絡和放大器結合起來即可構成RC振蕩電路，放大器件可采用集成運算放大器。

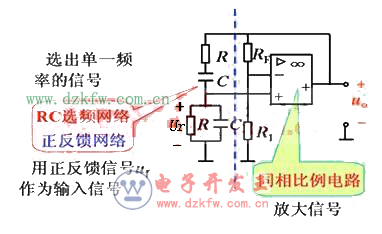

　　如圖所示，RC串并聯選頻網絡接在運算放大器的輸出端和同相輸入端之間，構成正反饋，Rf、R1接在運算放大器的輸出端和反相輸入端之間，構成負反饋。正反饋電路和負反饋電路構成一文氏電橋電路（如圖右所示），運算放大器的輸入端和輸出端分別跨接在電橋的對角線上，所以，把這種振蕩電路稱為RC橋式振蕩電路。

　　（如圖）振蕩信號由同相端輸入，故構成同相放大器，輸出電壓Uo與輸入電壓Ui同相，其閉環電壓放大倍數等于Au=Uo/Ui=1+（Rf/R1）。而RC串并聯選頻網絡在ω=ωo=1/RC時，F(xiàn)u=1/3，εf=0°，所以，只要|Au|=1+（Rf/R1）》3，即Rf》2R1，振蕩電路就能滿足自激振蕩的振幅和相位起振條件，產生自激振蕩，振蕩頻率fo=1/2πRC

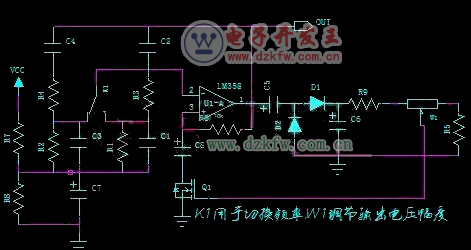

　　采用雙聯可調電位器或雙聯可調電容器即可方便地調節振蕩頻率。在常用的RC振蕩電路中，一般采用切換高穩定度的電容來進行頻段的轉換（頻率粗調），再采用雙聯可變電位器進行頻率的細調。

　　選頻特性

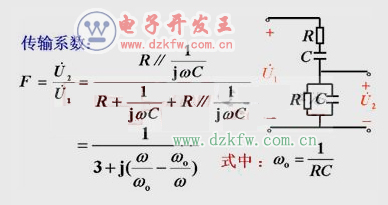

　　RC振蕩電路的電路結構如下圖所示：

　　分析下圖中公式可知：僅當 w = w0時，達最大值， 且 u2 與 u1 同相 ，即網絡具有選頻特性，fo決定于RC。

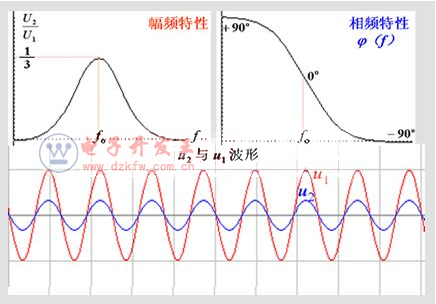

　　RC振蕩電路的選頻特性如下圖所示：

　　RC振蕩電路工作原理

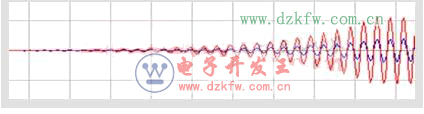

　　1、起振過程

　　2、穩定振蕩

　　3、振蕩頻率

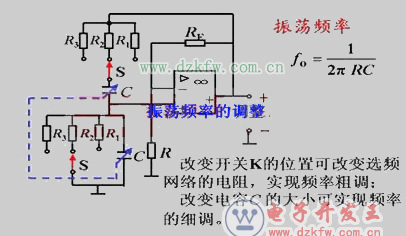

　　振蕩頻率由相位平衡條件決定。 jA= 0，僅在 f 0處 jF = 0 滿足相位平衡條件，所以振蕩頻率f 0= 1 /2πRC。 可通過改變開關的位置來改變選頻網絡的電阻，實現頻率粗調;通過改變電容C的大小實現頻率的細調。

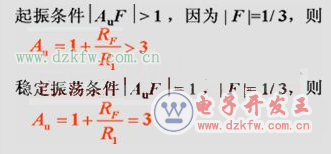

　　4、起振及穩定振蕩的條件

　　考慮到起振條件AuF 》 1， 一般應選取 RF略大2R1。如果這個比值取得過大，會引起振蕩波形嚴重失真。

　　由運放構成的RC串并聯正弦波振蕩電路不是靠運放內部的晶體管進入非線性區穩幅，而是通過在外部引入負反饋來達到穩幅的目的。
