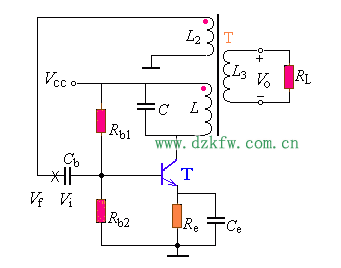

| 圖1 變壓器反饋LC振蕩電路 | 圖2 同名端的極性 |
變壓器反饋LC振蕩電路的振蕩頻率與并聯LC諧振電路相同，為
變壓器反饋LC振蕩電路
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-11-26
變壓器反饋 LC 振蕩電路如圖1所示。LC 并聯諧振電路作為三極管的負載，反饋線圈Ｌ2與電感線圈Ｌ相耦合，將反饋信號送入三極管的輸入回路。交換反饋線圈的兩個線頭，可改變反饋的極性。調整反饋線圈的匝數可以改變反饋信號的強度，以使正反饋的幅度條件得以滿足。有關同名端的極性請參閱圖2。
變壓器反饋LC振蕩電路的振蕩頻率與并聯LC諧振電路相同，為
變壓器反饋LC振蕩電路的振蕩頻率與并聯LC諧振電路相同，為
Tags：變壓器反饋,LC振蕩電路,振蕩電路
