晶體振蕩器是指從一塊石英晶體上按一定方位角切下薄片（簡稱為晶片），石英晶體諧振器，簡稱為石英晶體或晶體、晶振；而在封裝內部添加IC組成振蕩電路的晶體元件稱為晶體振蕩器。其產品一般用金屬外殼封裝，也有用玻璃殼、陶瓷或塑料封裝的。

　　 （一）

　　如圖所示是由A1的三個門、四個電阻、調諧電容和一塊晶體所構成簡單的晶體振蕩器電路。 晶體振蕩電路 　　在圖中，其中A1和晶體諧振子SJT及電容組成4069kHz的方波信號。將開關置1點，送至A2，經A2的二分頻后，獲得2048kHz振蕩信號；將開關置于3點，送至A3，經A3的二分頻后，獲得128kHz振蕩信號。調諧電容C1和C2，可使頻率準確的調諧在中心頻率上。　　由晶體SJT連接在A1的輸入和輸出端之間，用以提供反饋回路，在晶體的基頻上

　　在圖中，其中A1和晶體諧振子SJT及電容組成4069kHz的方波信號。將開關置1點，送至A2，經A2的二分頻后，獲得2048kHz振蕩信號；將開關置于3點，送至A3，經A3的二分頻后，獲得128kHz振蕩信號。調諧電容C1和C2，可使頻率準確的調諧在中心頻率上。

　　由晶體SJT連接在A1的輸入和輸出端之間，用以提供反饋回路，在晶體的基頻上產生振蕩。

　　簡單的晶體振蕩器電路圖大全（二）

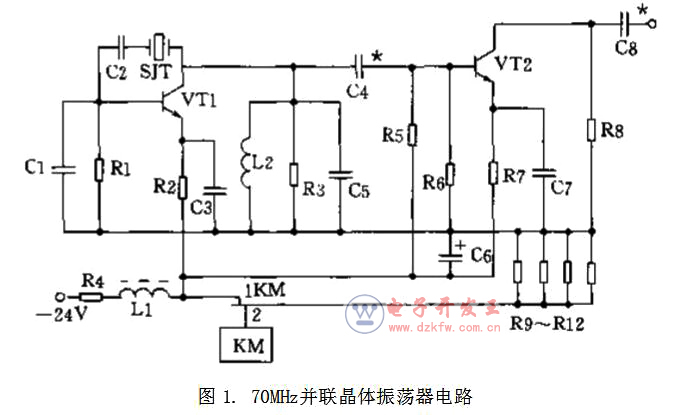

　　極管TV2進行信號放大，經電容C8耦合輸出。其中，電阻RI、R2和電阻R5、R6、R7是三極管VT1和VT2的直流偏置元件。L2是高頻扼流線圈，給振蕩管VT1的集電極電流提供一個直流通路。C2為隔直電容。C3、C7是交流旁路電容，使VT1的發射極處于交流零電位，但直流電位不為零。電感L1，電容C6，電阻R3為改善電源濾波電路，其作用是減少紋波電壓以振高直流分量。略調電容C4、C8，可以改變耦合信號的大小。

　　1.元器件選擇

　　電容C1為20p，C2為100p，C3、C7為820p，C4為56p，C5、C8為47p，C6為47u/50V。電感L1為22uH（色碼電感），L2為0.3uH。電阻R1為1.6kΩ，R2為1kΩ，R3為750Ω，R4為180Ω、1W，R5為1.3kΩ，R6為3kΩ，R7為360Ω，R8為470Ω，R9—R12為300Ω、2W。三極管VT1、VT2選3DG82B，65≤β≤115。晶體SJT用JA9B型－70MHz。繼電器KM為JUC-1M。

　　2.使用時應注意

　　（1）在應用石英晶體時，有一個必須注意的實際問題，這就是晶體本身的

　　激勵功率。激勵功率較大時，輸出功率也大，這時，晶體三極管引入的噪聲影響不大。但是，晶體激勵功率過大會使晶體長期穩定性（老化特性）變壞。晶體激勵功率小時，長期穩定性較好，但是使用低噪聲晶體三極管較佳。

　　（2）由于晶體頻率受溫度影響很大，為保證對晶體頻率穩定度的要求，必

　　須注意晶體恒溫。即將晶體放在恒溫槽內，由恒溫控制電路來保證恒溫槽內的溫度使其維持在晶體的拐點溫度。因此，為使振蕩頻率和震蕩幅度穩定，將晶體SJT和VT1、VT2放入恒溫箱內。恒溫箱是用R9－R12四只2W金屬膜電阻加熱，一只小型密封溫度繼電器KM作溫度控制元件。箱內溫度在+55℃（所用晶體的拐點溫度一般在+60±5℃）。為減小恒溫箱的體積，其電路中的元器件盡可能選其體積越小越好。如箱內溫度高于+55℃時，KM－1.2觸點斷開；如≤+55℃時，KM－1.2觸點閉合，以保證箱內溫度溫定在+55℃。

　　簡單的晶體振蕩器電路圖大全（三）

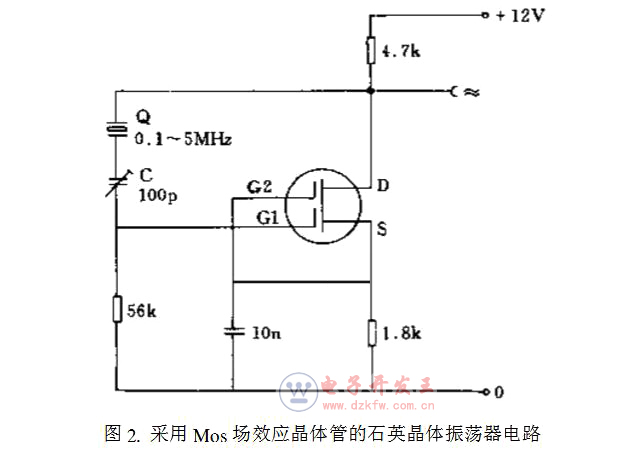

　　該電路振蕩頻率范圍為100kHz－5MHz。工作特性由源極電阻確定。利用微調電容可以調節頻率。輸出電阻較高，后接一個源極跟隨器作隔離器則可以客服這一缺點。

　　簡單的晶體振蕩器電路圖大全（四）

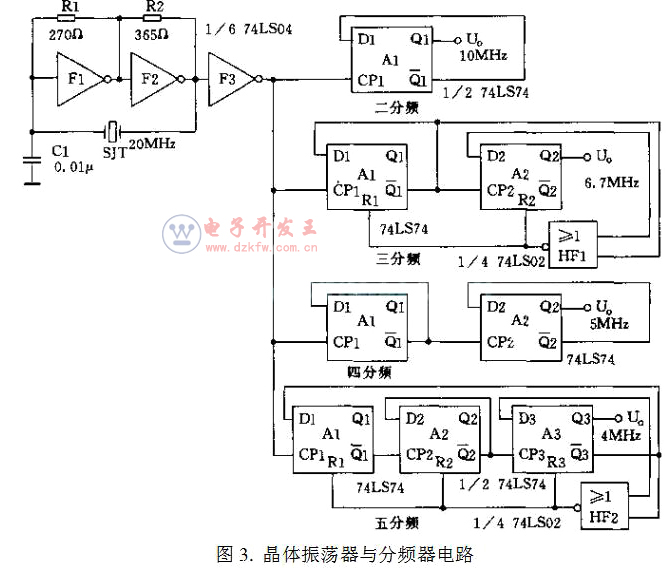

　　這個簡單又廉價的晶體振蕩器由74LS04的兩個門及外圍元件組成，電路如圖3所示：

　　電阻R1和R2將兩個反相器F1、F2偏置在線性范圍內，并由晶體SJT提供反饋回路，其在晶體的基頻上產生20MHz振蕩頻率，然后由反相器F3送至由74LS74構成的D型觸發器進行分頻。若要進行二分頻或四分頻、八分頻等，則需遵循2n分頻規律（n為級數）。n=1，則21=2分頻，即將20MHz經A1＝分頻電路后，Q1輸出10MHz；若四分頻，n=2，則22=4分頻， 即將20MHz經A1、A2四分頻電路后，Q2輸出5MHz；若進行三分頻，當f第三個脈沖過后，Q1=1，Q2=1，這時Q1¯=0， Q2¯=0，或非門HF1輸出為1，至R端復位，將Q1、Q2復位為00，結果經A1、A2三分頻后，Q2輸出約6.7MHz；若需五分頻，當計數為5時，Q1Q2Q3=101，即Q1¯=0， Q3¯=0， 或非門HF2輸出為1， 將Q1、Q2、Q3復位為000，結果Q3輸出4MHz頻率。

　　明確輸出狀態由D決定，而輸出狀態的翻轉則由CP來控制這一點，則可產生多種適合自己需要的頻率。

　　簡單的晶體振蕩器電路圖大全（五）

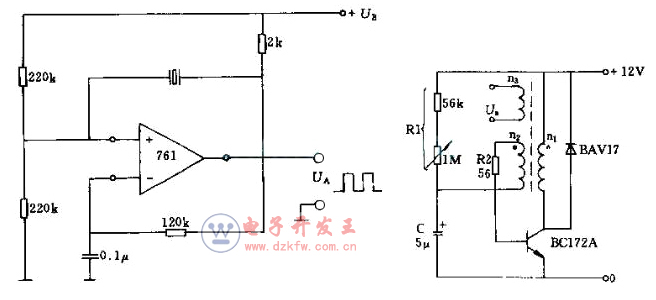

　　采用運算放大器的晶體振蕩器電路。此電路采用761運算放大器，輸出脈沖頻率可達10MHz。2kΩ電阻用來作運算放大器輸出級集電極開路的負載。

　　簡單的晶體振蕩器電路圖大全（六）

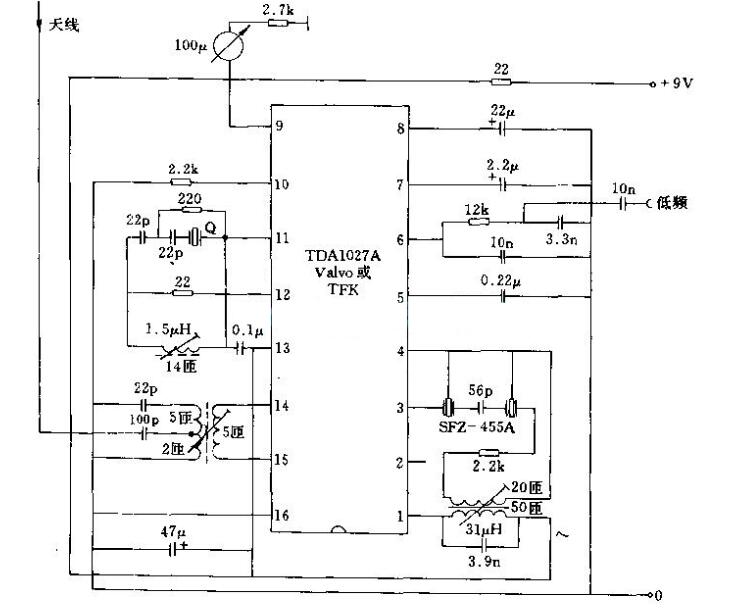

　　帶石英晶體振蕩器的無線電收音機電路。該電路頻率可致27MHz。中頻為455kHz。為了增大接受功率，這里采用了場效應晶體管前置級。

　　簡單的晶體振蕩器電路圖大全（七）

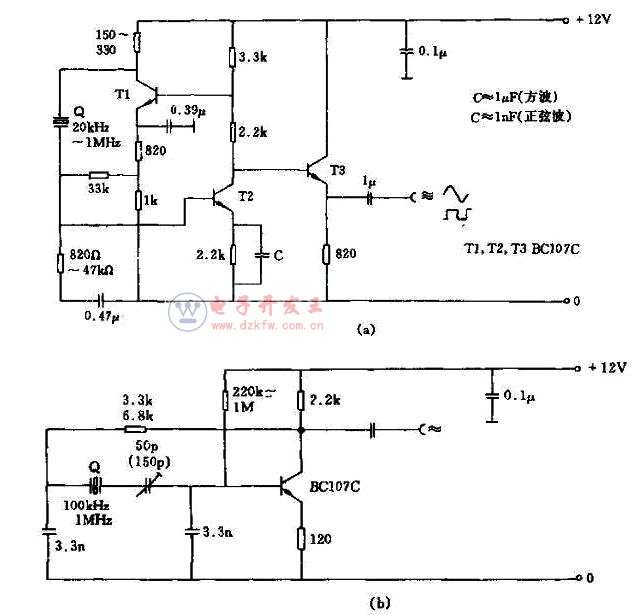

　　頻率至2MHz的石英晶體振蕩器電路

　　圖和示出兩個2MHz振蕩器基本電路。根據電路結構，通過試驗調整可以確定出其最佳工作點。

　　簡單的晶體振蕩器電路圖大全（八）

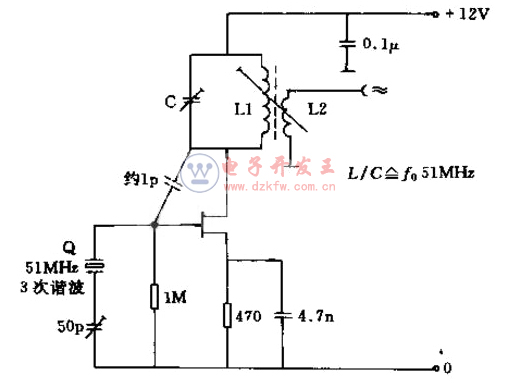

　　場效應晶體瞥石英晶體振蕩器電路

　　該振蕩器以51MHz（17MHz 3次諧波）晶體工作。根據結構的不同，漏—門極間電容可選取0.5—1.8pF。L2匝數約為L1的20%。通過470Ω源極電阻可以改變振蕩特性。

　　簡單的晶體振蕩器電路圖大全（九）

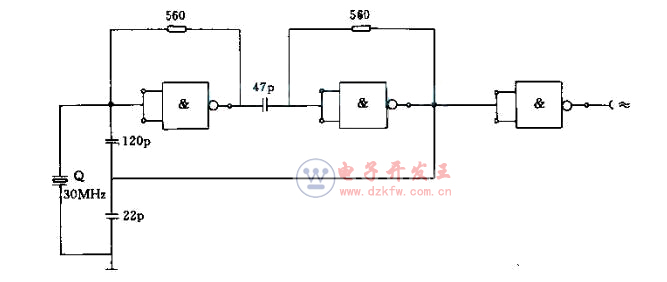

　　采用“與非”門的30MHs石英晶體振蕩器電路

　　該電路由TTL集成電路（745000）構成。利用石英晶體頻率的3次諧波工作。振蕩性能靠精確選擇47pF電容（10—100pF）來保證。輸出電壓約3.5V（峰—峰值）。

　　簡單的晶體振蕩器電路圖大全（十）

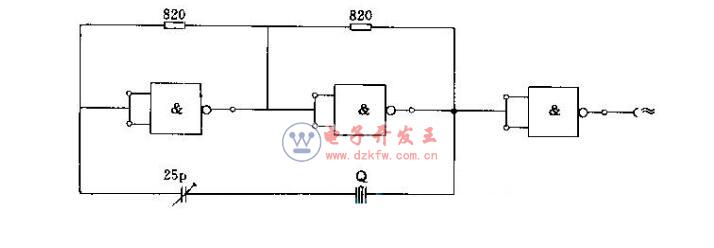

　　采用“與非”門的石英晶體振蕩器電路

　　該電路采用兩個7400TTL“與非”門，振蕩頻率可達10MHz。兩個820Ω電阻必須根據所選取的振蕩頻率精心調整確定。
