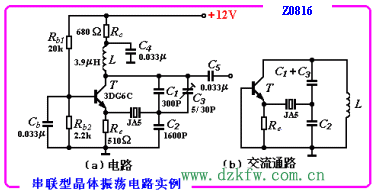

串聯型晶體振蕩電路如圖Z0816（a）所示，圖為它的交流等效電路，由圖可知，該電路與電容三點式振蕩電路十分相似。不同的只是反饋信號不是直接接到晶體管的輸入端， 而是經過石英晶體接到晶體管的發射極與基極之間，從而實現正反饋。當調諧振蕩回路，使其振蕩頻率等于石英晶體諧振器的串聯諧振頻率fS時晶體的阻抗最小，且為純電阻，這時正反饋最強，相移為零，故滿足自激振蕩條件。對于fS以外的其它頻率，晶體的阻抗增大，相移也不為零，不滿足自激振蕩條件，因此振蕩頻率等于晶體的串聯諧振頻率fS。
    由于晶體的固有頻率與溫度有關，所以在特定的場合下，將采用溫度補償電路或?qū)⑹�英晶體置于恒溫槽中，以達到更高頻率穩定度的要求。
