LF353運放構成振蕩電路,LF353 Oscillation circuit

關鍵字：LF353,方波振蕩器電路，帶通濾波器，反相放大器

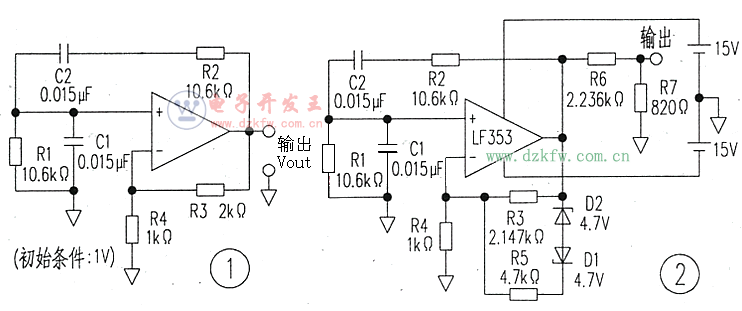

振蕩電路如圖1所示．由帶通濾波器和反相放大器組成。由R2、C2、R1、C1組成的帶通濾波器構成放大器的正反饋電路。

    當設定R1=R2=R．C1=C2=C時．在頻率為fo時帶通濾波器的相位為零。因此．當把運算放大器的反饋電阻R3和R4設定為R3=2R4時．同相放大器的增益為3倍，在fo處的環路增益正好為1倍，電路產生振蕩，并正好能維持振蕩。

    振蕩頻率可用fo=1／2πRC進行計算．方法如下：

    1.給定振蕩頻率fo和電阻R的值，計算電容器C的值。

    例如設fo=1000Hz，R=10kΩ，則可以求得C=0.0159μF。

    2．給定振蕩頻率fo和電容C的值，計算電阻R的值。

    由于0.0159μF不是電容器的標稱值．必須用幾個電容器經串并聯組合后才能實現，在制作電路時不但成本高，操作起來也很麻煩。因此可以先確定電容量，再求電阻阻值。例如此時將電容量設定為C=0.0159μF，即R=1／2πfoC=10.6kΩ。

    對于該振蕩電路來說即使環路增益只比1倍稍稍小一點點，電路也不會振蕩。所以在設計實際的電路時為了能確保振蕩．將R3和R4設定為R3=2.2 R4的關系。此時可以確保振蕩．但又帶來振蕩會隨時間不斷增加，最后導致波形頂部被限幅的問題。為此需在反饋電路中接入穩壓二極管對振幅的增加進行限制。

    圖2是輸出電壓為2Vrms，振蕩頻率為1kHz的振蕩電路的例子。電路的輸出阻抗為600Ω。負反饋量減小放大器的環路增益。振蕩電路的諧波失真率約為0.5％，開機后振幅會不斷增大，約需5ms才會穩定下來。

  這種振蕩電路存在振幅會因R1和R2的誤差或者C1和C2的誤差而變化，這是這種振蕩電路的不足之處。例如在圖3的電路中若R=2.2kΩ，將C2從0.015μF變?yōu)?.016μF，振蕩電路的振幅會以7Vrms變成9.3Vms．

  這種振蕩電路可振蕩的頻率范圍很寬．可以從數赫茲到數百赫茲。
