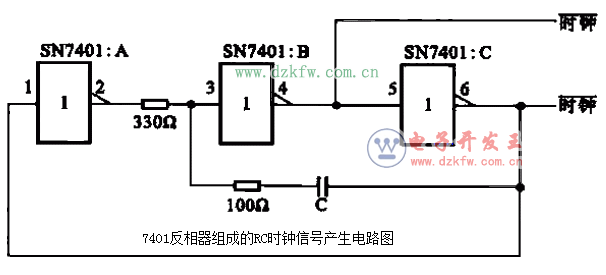

會員注冊上圖所示為RC時鐘信號產生電路，它適用于大多數TTL系統。該電路只需要一塊6反相器集成電路SN7401中的3個反相器。時鐘頻率取決于RC的值，其中C的電容量：C為200 pF時，頻率為5 MHz；C為1 600 pF時，頻率為1 MHz。
7401反相器組成的RC時鐘信號產生電路圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-12-10
Tags：rc,振蕩電路,時鐘信號
